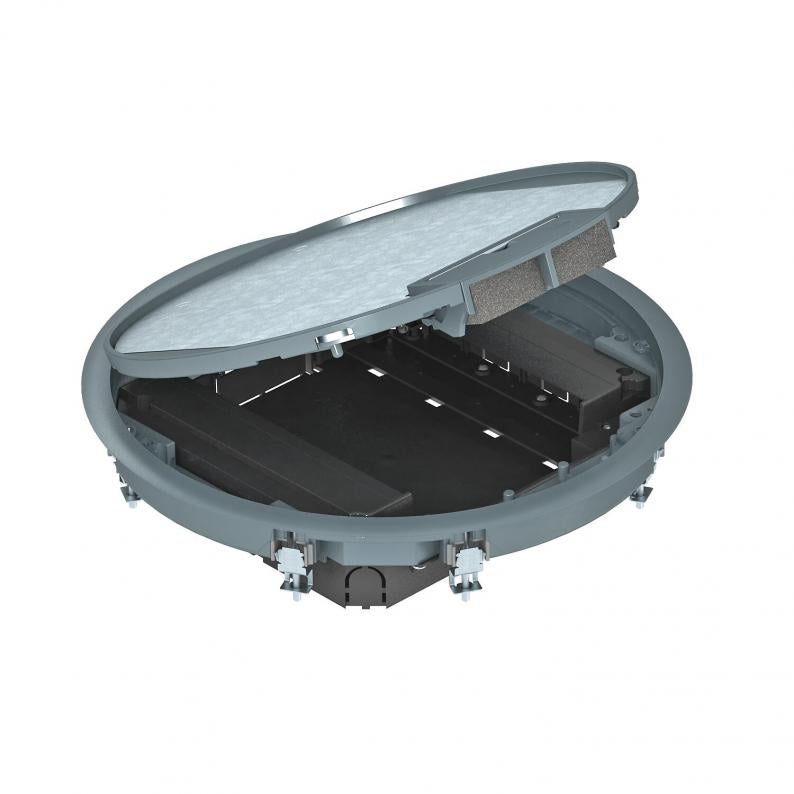

Tampa de encastramento redonda para altura do pavimento 55 mm
Tipo GESR9 55U V 7011
Ref. 7405047
EAN 4012195674450
Ref. / Tipo
Espessura do revestimento do pavimento
Cor
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa de encastramento GESR9 com uma altura de instalação fixa de 55 mm em interiores. Com dois suportes de aparelhos para montagem vertical de aparelhos Modul 45 e quatro fixadores para alívio de tensão. Para a montagem de aparelhagem Modul 45 são necessárias dois suportes de aparelhos.
A instalação de conectores de dados é feita com, no máximo, dois espelhos para conectores MPMT45 opcionais.
A tampa de encastramento está equipada com esquadros de fixação universais.
A instalação de conectores de dados é feita com, no máximo, dois espelhos para conectores MPMT45 opcionais.
A tampa de encastramento está equipada com esquadros de fixação universais.
Dados técnicos

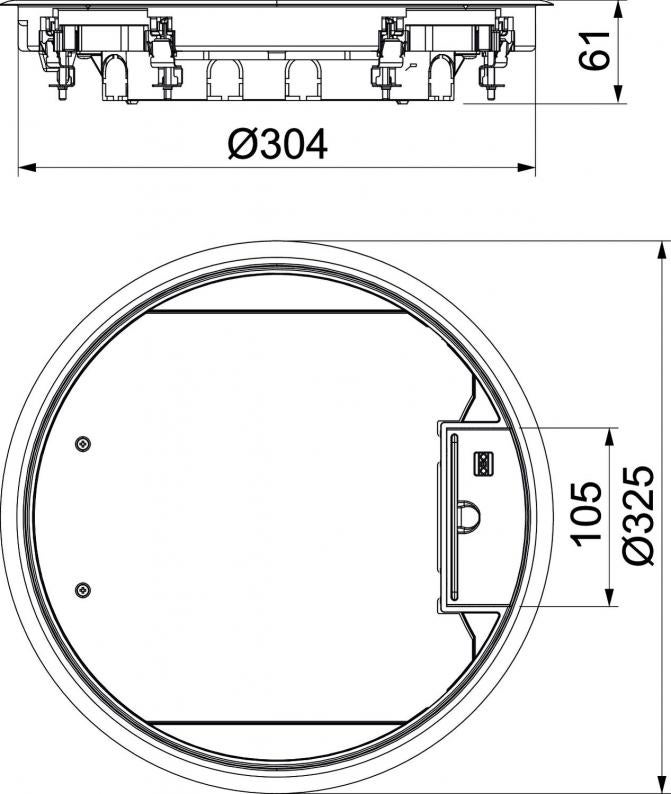

Dimensões
| Comprimento | 325 mm |
|---|---|
| Largura | 325 mm |
| Altura | 61 mm |
Dados técnicos
| Altura do pavimento mín. | 55 mm |
|---|---|
| Altura mín. do pavimento | 58 mm |
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | sim |
| Número dos aparelhos a instalar | 8 |
| Possibilidade de montagem de vedante | não |
| Diâmetro de instalação | 304 |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 58 mm |
| Diâmetro exterior | 325 mm |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | não |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | R9 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | redondo |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 10 mm |
| Intervalo de aperto D máx. | 28 mm |
| Dimensão | Ø325x61 |
| Material | Poliamida |
| Cor | cinzento; RAL 7011 |
| Série do produto | GES |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 7,7669 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 7,7669 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
MT45V 4
7408670
unid. de venda menor: 5 Unidade
5Unidade
Unidade
MT45V 3
7408672
unid. de venda menor: 5 Unidade
5Unidade
Unidade
MT45V 3+1
7408680
unid. de venda menor: 5 Unidade
5Unidade
Unidade
MT45V 2+2
7408682
unid. de venda menor: 5 Unidade
5Unidade
Unidade
MT45V TW
7408693
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MT45V 3 3WS V
7408697
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7408670
Espelho para quatro aparelhos simples Modul 45®Tipo
MT45V 4
unid. de venda menor: 5 Unidade
5Unidade
Unidade
Ref. 7408672
Espelho para três aparelhos simples Modul 45®Tipo
MT45V 3
unid. de venda menor: 5 Unidade
5Unidade
Unidade
Tipo
MT45V 3+1
unid. de venda menor: 5 Unidade
5Unidade
Unidade
