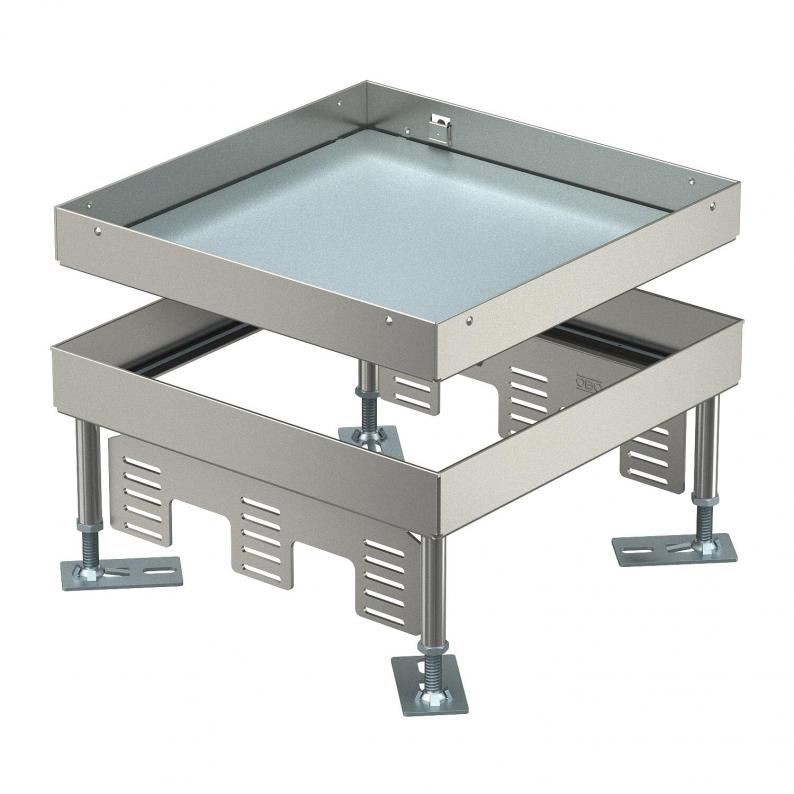

Tampa nivelável cega, RKN, aço inoxidável
Tipo RKN3 9 VS 25
Ref. 7408974
EAN 4012197278168
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa quadrada nivelável "cega" para a criação de uma abertura de inspeção de tamanho nominal 9. Montagem em sistemas de calhas, chãos falsos, em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5.
Dados técnicos
Dimensões
| Comprimento | 243 mm |
|---|---|
| Largura | 243 mm |
| Altura | 110 mm |
| Medida h | 110 mm |
Dados técnicos
| Altura mín. do pavimento | 110 mm |
|---|---|
| Altura máx. do pavimento | 155 mm |
| Espessura do revestimento do pavimento | 25 mm |
| Amplitude de nivelamento mín. | 110 mm |
| Amplitude de nivelamento máx. | 155 mm |
| Número dos aparelhos a instalar | 0 |
| Separável | não |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Número de suportes de aparelhos | 3 |
| Profundidade de instalação | 110 mm |
| Versão da saída de cabos | Sem saída de cabo |
| Número de saídas de cabos | 0 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP00 |
| Grau de proteção (IP), em não utilização | IP55 |
| Número de suportes universais | 3 x UT4 |
| Secção do pavimento/abertura de montagem | 244x244 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 243x243x105 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | RKN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 21,5016 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 21,5016 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 7400513
Aro de redução 350 tamanho 9Tipo
DUG 350-3 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Versão da saída de cabos
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKN3 9 VS 20
105
150
20
Sem saída de cabo
9
105
7408970
RKN3 9 VS 25
110
155
25
Sem saída de cabo
9
110
7408974
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKN3 9 VS 20
Ref.
7408970
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
20
Versão da saída de cabos
Sem saída de cabo
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
105
RKN3 9 VS 25
Ref.
7408974
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
25
Versão da saída de cabos
Sem saída de cabo
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
110
