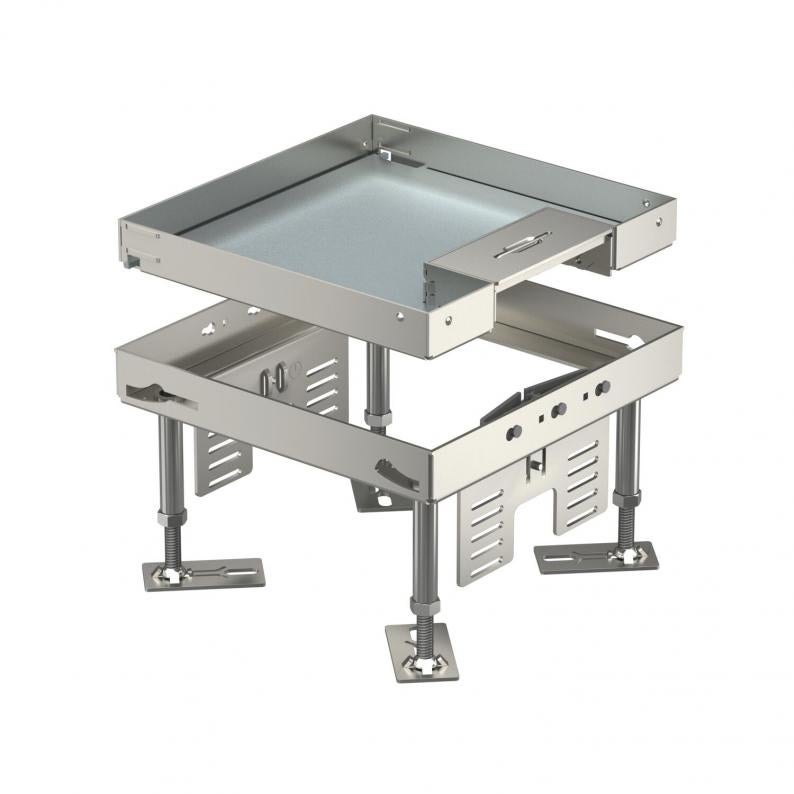

Tampa nivelável com saída de cabos, RKSN, aço inoxidável
Tipo RKSN2 4 VS 20
Ref. 7409208
EAN 4012195867128
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa nivelável do tamanho nominal 4 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Dados técnicos
Dimensões
| Comprimento | 199 mm |
|---|---|
| Largura | 199 mm |
| Medida h | 105 mm |
Dados técnicos
| Altura mín. do pavimento | 105 mm |
|---|---|
| Altura máx. do pavimento | 150 mm |
| Espessura do revestimento do pavimento | 20 mm |
| Amplitude de nivelamento mín. | 105 mm |
| Amplitude de nivelamento máx. | 150 mm |
| Número dos aparelhos a instalar | 6 |
| Separável | não |
| Comprimento de instalação | 201 mm |
| Largura de instalação | 201 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 2 |
| Profundidade de instalação | 105 mm |
| Versão da saída de cabos | Saída de cabos oscilável |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 4 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 200x200mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | RKSN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 14,9012 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 14,9012 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
UT3 45 3
7408723
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 2
7407836
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7400505
Aro de redução 350 tamanho 4Tipo
DUG 350-3 4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (1)
Declarações (3)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKSN2 4 VS 20
105
150
20
4
105
7409208
RKSN2 4 VS 25
110
155
25
4
110
7409210
