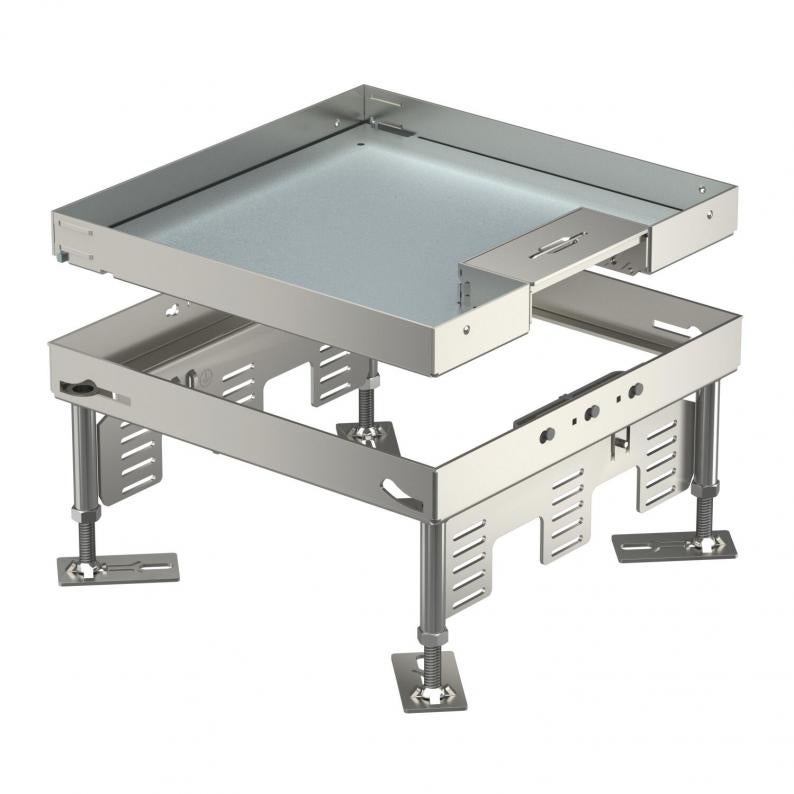

Tampa nivelável com saída de cabos, RKSN, aço inoxidável

Tampa nivelável com saída de cabos, RKSN, aço inoxidável

Tipo RKSN2 9 VS 20
Ref. 7409218
EAN 4012195867227
Mostrar todas as versões
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h

unid. de venda menor: 1 Unidade

Unidade

Descrição

Caixa nivelável do tamanho nominal 9 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®.
Tampa quadrada nivelável, 3 compartimentos, com saída de cabo de tamanho nominal 8 para instalação de aparelhagens. Caixa adequada para utilização em sistemas de calhas, pavimentos elevados e falsos em pavimentos interiores de limpeza a seco. Apenas adequada para pavimentos lisos. Podem ser instaladas 3 placas de suporte APMT5.


  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Pegada de CO₂ (PCF)
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento243 mm
Largura243 mm
Medida h105 mm

Dados técnicos

Altura mín. do pavimento105 mm
Altura máx. do pavimento150 mm
Espessura do revestimento do pavimento20 mm
Amplitude de nivelamento mín.105 mm
Amplitude de nivelamento máx.150 mm
Número dos aparelhos a instalar12
Separávelnão
Comprimento de instalação244 mm
Largura de instalação244 mm
Apropriado para instalação de pavimento côncavosim
Apropriado para instalação em chão falsosim
Tratamento do pavimentoseco
Número de suportes de aparelhos3
Profundidade de instalação105 mm
Versão da saída de cabosSaída de cabos oscilável
Número de saídas de cabos1
Suporte para instalação de suportes de aparelhos.sim
Grau de proteção código IKIK10
Tipo de sistema de instalaçãoUT4
Modelo para cargas pesadasnão
Tamanho nominal para unidades de montagem de aparelhos9
PermissõesVDE
Tamanho nominal350 mm
Grau de proteção (IP), em utilizaçãoIP20
Grau de proteção (IP), em não utilizaçãoIP40
Carga vertical, pequena áreaaté 3.000 N
Carga vertical, grande áreaaté 5.000 N
Versãoquadrada
Conformidade com ROHSIsento
Dimensão243x243mm
MaterialAço inoxidável, livre de ferrugem 1.4301
Série do produtoRKSN

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Pegada de CO2 (GWP) do berço ao portão20,7553 kg CO2e / 1 Peça
CO₂ Footprint (GWP)20,7553 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Acessórios

Acessórios do sistema
Tipo
RK NEV2 110

unid. de venda menor: 1 CJ

CJ

Tipo
SRS 4

unid. de venda menor: 4 Unidade

Unidade

Tipo
DUG 350-3 9

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (2)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (2)

Versões

Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKSN2 9 VS 20
Ref.
7409218
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
20
Versão da saída de cabos
Saída de cabos oscilável
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
105
RKSN2 9 VS 25
Ref.
7409220
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
25
Versão da saída de cabos
Saída de cabos oscilável
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
110
