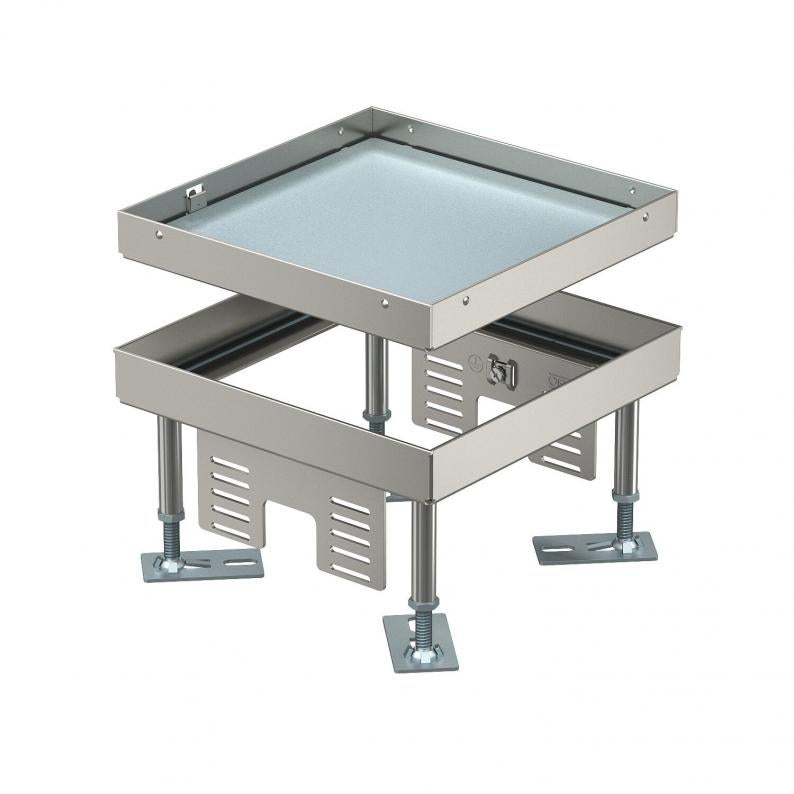

Tampa nivelável grandes cargas, cega, RKNSL, tamanho 4, inox
Tipo RKN3 4 V SL1 15
Ref. 7408920
EAN 4012197278236
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa quadrada nivelável "cega", grandes cargas, para a criação de uma abertura de inspeção de tamanho nominal 4. Instalação em sistemas de calhas, chão falso em pavimentos tratados a seco ou a húmido em interiores. Classe de carga 1 a 10 kN. Apenas adequada para pavimentos lisos.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5.
Dados técnicos
Dimensões
| Comprimento | 199 mm |
|---|---|
| Largura | 199 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Dados técnicos
| Altura mín. do pavimento | 105 mm |
|---|---|
| Altura máx. do pavimento | 150 mm |
| Espessura do revestimento do pavimento | 15 mm |
| Amplitude de nivelamento mín. | 105 mm |
| Amplitude de nivelamento máx. | 150 mm |
| Número dos aparelhos a instalar | 0 |
| Separável | não |
| Comprimento de instalação | 201 mm |
| Largura de instalação | 201 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Profundidade de instalação | 105 mm |
| Versão da saída de cabos | Sem saída de cabo |
| Número de saídas de cabos | 0 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Classe grandes cargas | 10 kN (OBO SL1) |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | sim |
| Tamanho nominal para unidades de montagem de aparelhos | 4 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP00 |
| Grau de proteção (IP), em não utilização | IP55 |
| Número de suportes universais | 2 x UT3 |
| Secção do pavimento/abertura de montagem | 201x201 |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 199x199x100 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | RKN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 16,2608 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 16,2608 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
SK RK4
7404380
unid. de venda menor: 1 Unidade
1Unidade
Unidade
DUG 350 4SL
7401408
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
SK RK4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Grau de proteção (IP), em não utilização
Ref.
RKN3 4 V SL1 15
105
150
15
4
105
IP55
7408920
RKN3 4 V SL1 20
110
155
20
4
110
IP55
7408922
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKN3 4 V SL1 15
Ref.
7408920
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
15
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
105
Grau de proteção (IP), em não utilização
IP55
RKN3 4 V SL1 20
Ref.
7408922
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
110
Grau de proteção (IP), em não utilização
IP55
