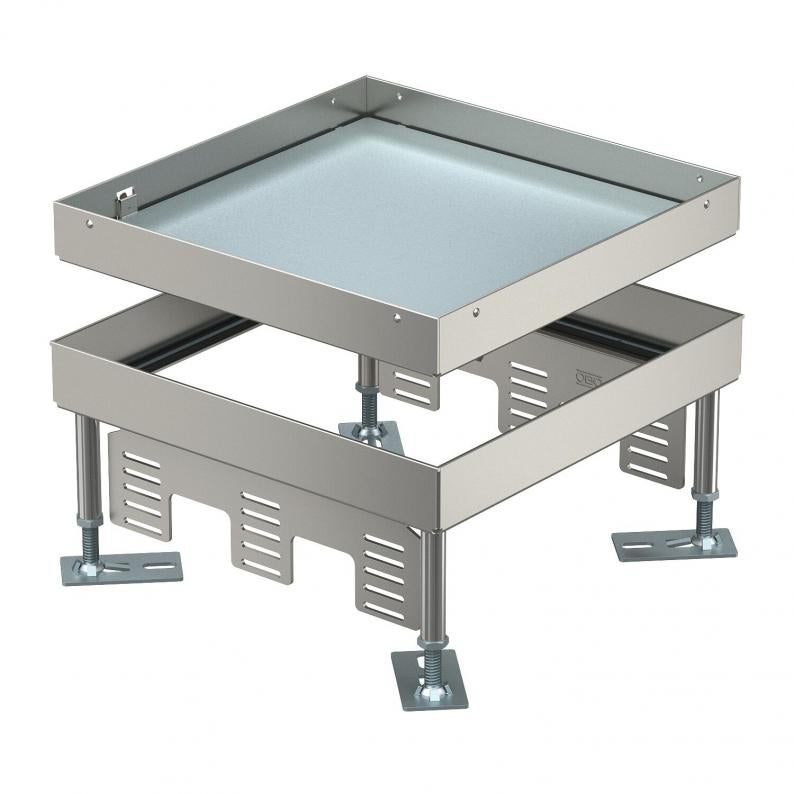

Tampa nivelável grandes cargas, cega, RKNSL, tamanho 9, inox
Tipo RKN3 9 V SL1 21
Ref. 7408934
EAN 4012197278281
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa quadrada nivelável "cega", grandes cargas, para a criação de uma abertura de inspeção de tamanho nominal 9. Instalação em sistemas de calhas, chão falso em pavimentos tratados a seco ou a húmido em interiores. Classe de carga 1 a 10 kN. Apenas adequada para pavimentos lisos.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5.
Dados técnicos
Dimensões
| Comprimento | 243 mm |
|---|---|
| Largura | 243 mm |
| Altura | 110 mm |
| Medida h | 110 mm |
Dados técnicos
| Altura mín. do pavimento | 110 mm |
|---|---|
| Altura máx. do pavimento | 155 mm |
| Espessura do revestimento do pavimento | 21 mm |
| Amplitude de nivelamento mín. | 110 mm |
| Amplitude de nivelamento máx. | 155 mm |
| Número dos aparelhos a instalar | 0 |
| Separável | não |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Profundidade de instalação | 110 mm |
| Versão da saída de cabos | Sem saída de cabo |
| Número de saídas de cabos | 0 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Classe grandes cargas | 10 kN (OBO SL1) |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | sim |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP00 |
| Grau de proteção (IP), em não utilização | IP55 |
| Número de suportes universais | 3 x UT4 |
| Secção do pavimento/abertura de montagem | 244x244 |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 243x243x105 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | RKN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 24,147 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 24,147 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
DUG 350 9SL
7401410
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
DUG 350 9SL
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Grau de proteção (IP), em não utilização
Ref.
RKN3 9 V SL1 16
105
150
16
9
105
IP55
7408932
RKN3 9 V SL1 21
110
155
21
9
110
IP55
7408934
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKN3 9 V SL1 16
Ref.
7408932
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
16
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
105
Grau de proteção (IP), em não utilização
IP55
RKN3 9 V SL1 21
Ref.
7408934
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
21
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
110
Grau de proteção (IP), em não utilização
IP55
