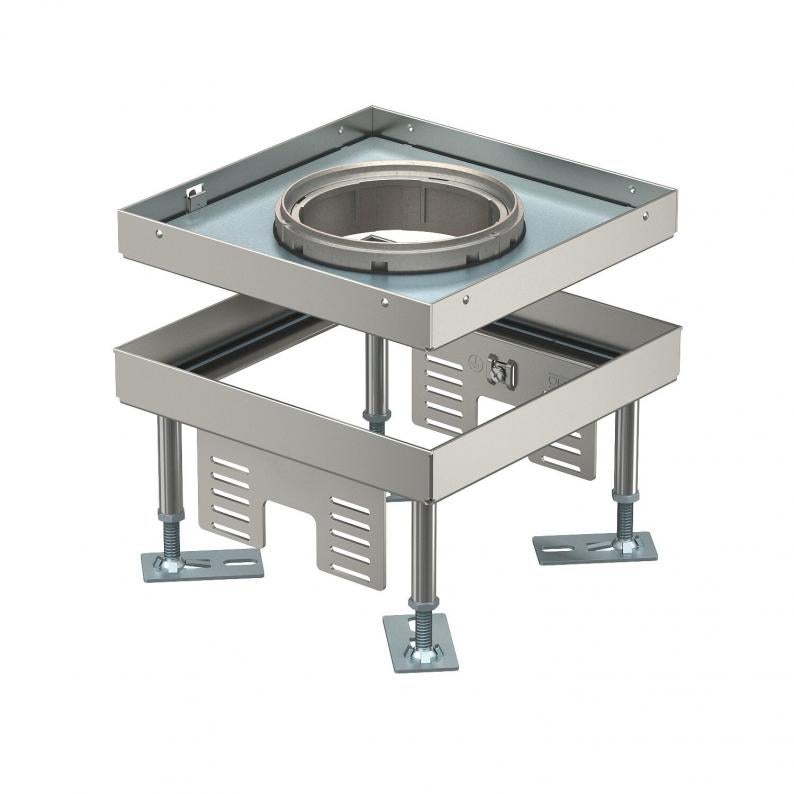

Tampa nivelável grandes cargas para tubo, RKFNSL, tamanho 4, inox

Tampa nivelável grandes cargas para tubo, RKFNSL, tamanho 4, inox

Tipo RKFN3 4 V SL1 15
Ref. 7408926
EAN 4012197278250
Mostrar todas as versões
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h

unid. de venda menor: 1 Unidade

Unidade

Descrição

Tampa quadrada nivelável de grandes cargas para tubo periscópio de tamanho 4, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de carga 1 a 10 kN.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5. O tubo não está incluído no material fornecido.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 55
  • Pegada de CO₂ (PCF)
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento199 mm
Largura199 mm
Altura105 mm
Medida h105 mm

Dados técnicos

Altura mín. do pavimento105 mm
Altura máx. do pavimento150 mm
Espessura do revestimento do pavimento15 mm
Amplitude de nivelamento mín.105 mm
Amplitude de nivelamento máx.150 mm
Número dos aparelhos a instalar6
Separávelnão
Comprimento de instalação201 mm
Largura de instalação201 mm
Apropriado para instalação de pavimento côncavosim
Apropriado para instalação em chão falsosim
Tratamento do pavimentohúmido
Profundidade de instalação105 mm
Versão da saída de cabosTubo periscópio
Número de saídas de cabos1
Suporte para instalação de suportes de aparelhos.não
Grau de proteção código IKIK10
Classe grandes cargas10 kN (OBO SL1)
Tipo de sistema de instalaçãoUT3
Modelo para cargas pesadassim
Tamanho nominal para unidades de montagem de aparelhos4
PermissõesVDE
NormaEN 50085-2-2
Grau de proteção (IP), em utilizaçãoIP20
Grau de proteção (IP), em não utilizaçãoIP55
Número de suportes universais2 x UT3
Secção do pavimento/abertura de montagem201x201
Versãoquadrada
Conformidade com ROHSIsento
Dimensão199x199x100
MaterialAço inoxidável, livre de ferrugem
Série do produtoRKFN

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Pegada de CO2 (GWP) do berço ao portão18,016 kg CO2e / 1 Peça
CO₂ Footprint (GWP)18,016 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Acessórios

Acessórios do sistema
Tipo
RK NEV2 110

unid. de venda menor: 1 CJ

CJ

Tipo
TUK2 GV

unid. de venda menor: 1 Unidade

Unidade

Tipo
SRS 4

unid. de venda menor: 4 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)

Versões

Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKFN3 4 V SL1 15
Ref.
7408926
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
15
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
105
Grau de proteção (IP), em não utilização
IP55
RKFN3 4 V SL1 20
Ref.
7408928
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
110
Grau de proteção (IP), em não utilização
IP55
