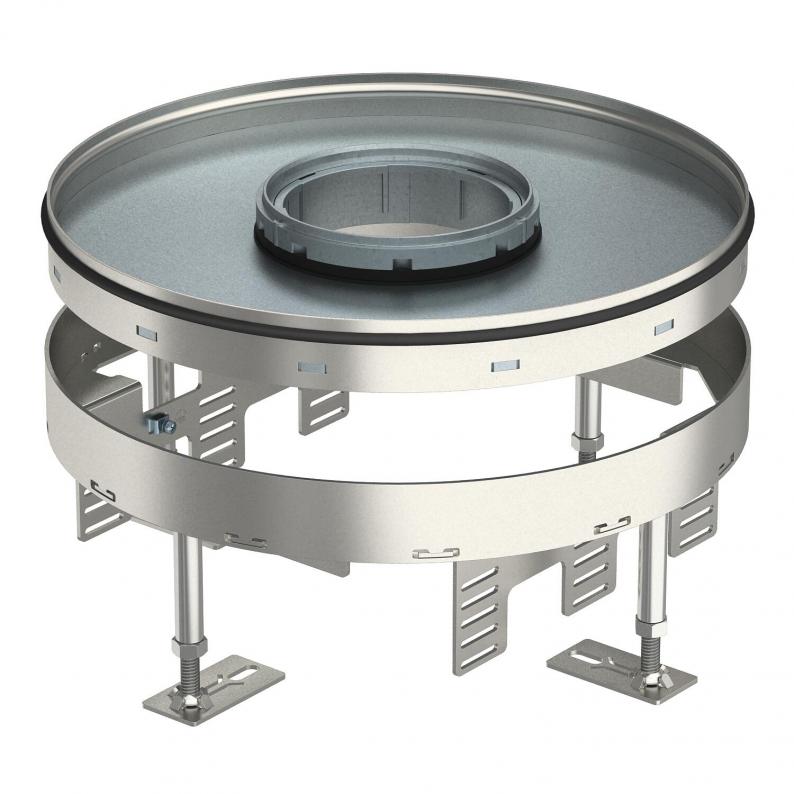

Tampa nivelável grandes cargas para tubo, RKFRSL, tamanho R9, inox

Tampa nivelável grandes cargas para tubo, RKFRSL, tamanho R9, inox

Tipo RKFR2 9 SL2V2 20
Ref. 7409470
EAN 4012195869764
Mostrar todas as versões
Ref. / Tipo
7409470 / RKFR2 9 SL2V2 20
Altura mín. do pavimento
110 mm
Altura máx. do pavimento
155 mm
Espessura do revestimento do pavimento
20 mm
Tamanho nominal para unidades de montagem de aparelhos
R9
Medida h
110 mm

unid. de venda menor: 1 Unidade

Unidade

Descrição

Tampa redonda para grandes cargas para tubo periscópio no tamanho nominal R9 para a montagem de aparelhos de instalação em sistemas de calhas de pavimento, chão falso, em pavimentos tratados a seco ou a húmido em interiores Classe de carga 2 a 20 kN.


Tampa nivelável para grandes cargas com tubo com uma classe de carga de 2-20 kN, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45. O tubo não está incluído no material fornecido.
Tampa redonda nivelável para grandes cargas, com 3 compartimentos, para tubos com dimensão nominal 9. Para instalação em sistemas de calhas, pavimentos elevados e falsos em pavimentos interiores de limpeza a seco ou a húmido. Classe de carga 2 a 20 kN. Podem ser instaladas 3 placas de suporte APMT5.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Pegada de CO₂ (PCF)
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dados técnicos

Altura mín. do pavimento110 mm
Altura máx. do pavimento155 mm
Espessura do revestimento do pavimento20 mm
Amplitude de nivelamento mín.110 mm
Amplitude de nivelamento máx.155 mm
Número dos aparelhos a instalar12
Separávelnão
Diâmetro de instalação305
Apropriado para instalação de pavimento côncavosim
Apropriado para instalação em chão falsosim
Tratamento do pavimentohúmido
Número de suportes de aparelhos3
Profundidade de instalação110 mm
Versão da saída de cabosTubo periscópio
Número de saídas de cabos1
Suporte para instalação de suportes de aparelhos.sim
Grau de proteção código IKIK10
Classe grandes cargas20 kN (OBO SL2)
Tipo de sistema de instalaçãoUT4
Modelo para cargas pesadassim
Tamanho nominal para unidades de montagem de aparelhosR9
Grau de proteção (IP), em utilizaçãoIP20
Grau de proteção (IP), em não utilizaçãoIP44
Versãoredondo
Conformidade com ROHSIsento
DimensãoØ305mm
MaterialAço inoxidável, livre de ferrugem 1.4301
Série do produtoRKFR

Dimensões

Medida h110 mm

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Pegada de CO2 (GWP) do berço ao portão24,6974 kg CO2e / 1 Peça
CO₂ Footprint (GWP)24,6974 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
