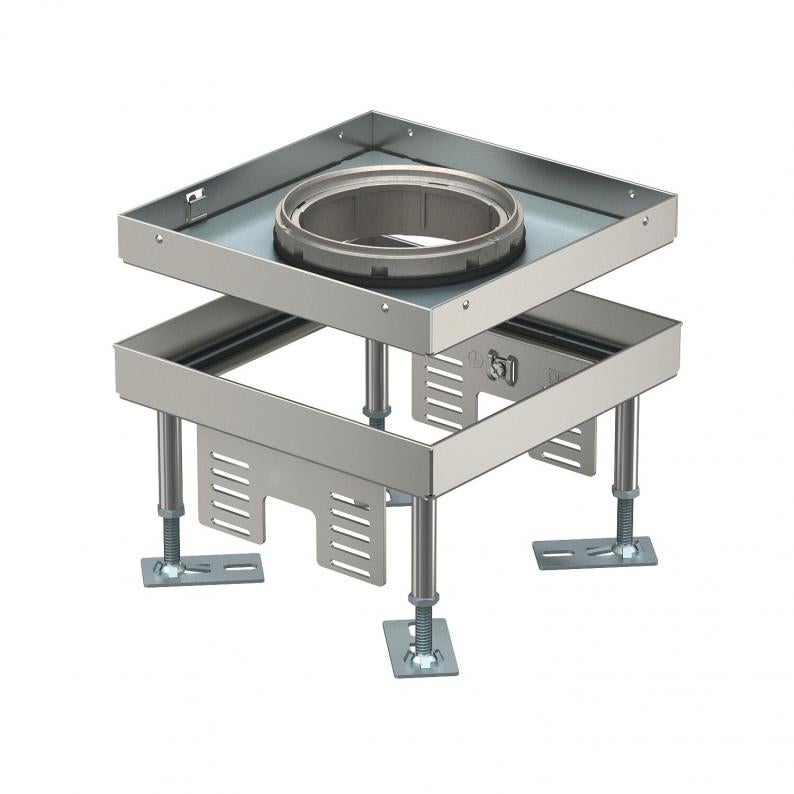

Tampa nivelável para tubo periscópio, RKFN, aço inoxidável
Tipo RKFN3 4 VS 20
Ref. 7408960
EAN 4012197278137
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa quadrada nivelável para tubo periscópio de tamanho 4, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de proteção: IP X5.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5. O tubo não está incluído no material fornecido.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5. O tubo não está incluído no material fornecido.
Dados técnicos
Dimensões
| Comprimento | 199 mm |
|---|---|
| Largura | 199 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Dados técnicos
| Altura mín. do pavimento | 105 mm |
|---|---|
| Altura máx. do pavimento | 150 mm |
| Espessura do revestimento do pavimento | 20 mm |
| Amplitude de nivelamento mín. | 105 mm |
| Amplitude de nivelamento máx. | 150 mm |
| Número dos aparelhos a instalar | 6 |
| Separável | não |
| Comprimento de instalação | 201 mm |
| Largura de instalação | 201 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Profundidade de instalação | 105 mm |
| Versão da saída de cabos | Tubo periscópio |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 4 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP55 |
| Número de suportes universais | 2 x UT3 |
| Secção do pavimento/abertura de montagem | 201x201 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 199x199x100 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | RKFN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 15,8564 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 15,8564 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
TUK2 GV
7428140
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT3 45 3
7408723
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 2
7407836
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
TUK2 GV
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKFN3 4 VS 20
105
150
20
4
105
7408960
RKFN3 4 VS 25
110
155
25
4
110
7408962
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKFN3 4 VS 20
Ref.
7408960
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
105
RKFN3 4 VS 25
Ref.
7408962
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
25
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
110
