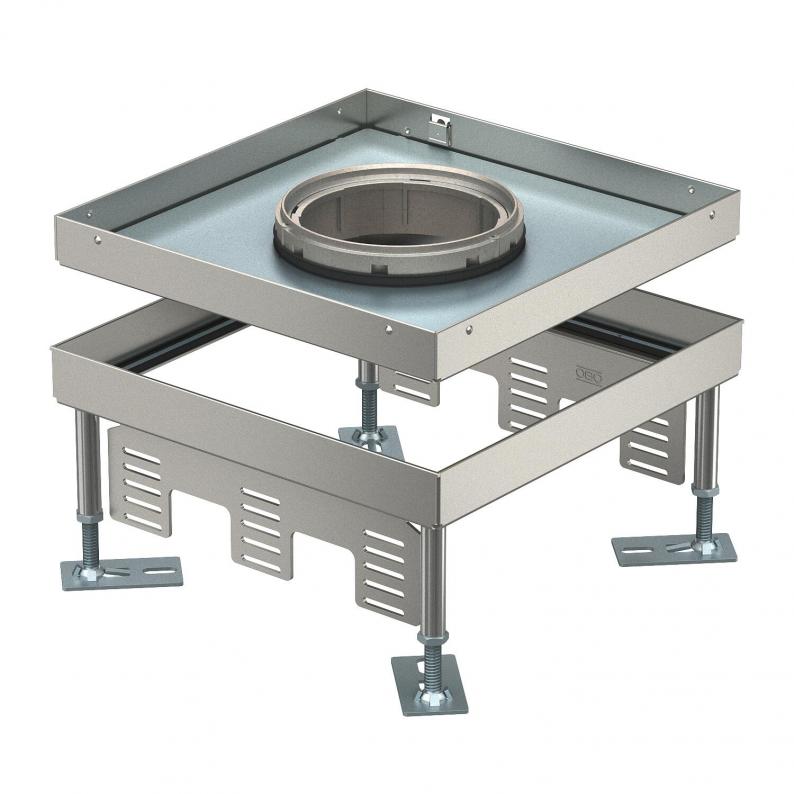

Tampa nivelável para tubo periscópio, RKFN, aço inoxidável
Tipo RKFN3 9 VS 20
Ref. 7408980
EAN 4012197278175
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa quadrada nivelável para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5. O tubo não está incluído no material fornecido.
Tampa quadrada nivelável para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Para montagem em caixas de pavimento UZD 250, UZD 350, sempre em conjunto com aro de redução DUG.../9. Apenas adequado para revestimentos de piso lisos.
Caixa nivelável, 3 vias, podem ser instalados 3 espelhos APMT5.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5. O tubo não está incluído no material fornecido.
Tampa quadrada nivelável para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Para montagem em caixas de pavimento UZD 250, UZD 350, sempre em conjunto com aro de redução DUG.../9. Apenas adequado para revestimentos de piso lisos.
Caixa nivelável, 3 vias, podem ser instalados 3 espelhos APMT5.
Dados técnicos
Dimensões
| Comprimento | 243 mm |
|---|---|
| Largura | 243 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Dados técnicos
| Altura mín. do pavimento | 105 mm |
|---|---|
| Altura máx. do pavimento | 150 mm |
| Espessura do revestimento do pavimento | 20 mm |
| Amplitude de nivelamento mín. | 105 mm |
| Amplitude de nivelamento máx. | 150 mm |
| Número dos aparelhos a instalar | 12 |
| Separável | não |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Profundidade de instalação | 105 mm |
| Versão da saída de cabos | Tubo periscópio |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP55 |
| Número de suportes universais | 3 x UT4 |
| Secção do pavimento/abertura de montagem | 244x244 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Conformidade com ROHS | Isento |
| Dimensão | 243x243x100 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | RKFN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 22,1925 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 22,1925 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
TUK2 GV
7428140
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT4 45 4
7408727
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 3
7407840
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
TUK2 GV
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Versão da saída de cabos
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKFN3 9 VS 20
105
150
20
Tubo periscópio
9
105
7408980
RKFN3 9 VS 25
110
155
25
Tubo periscópio
9
110
7408982
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKFN3 9 VS 20
Ref.
7408980
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
20
Versão da saída de cabos
Tubo periscópio
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
105
RKFN3 9 VS 25
Ref.
7408982
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
25
Versão da saída de cabos
Tubo periscópio
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
110
