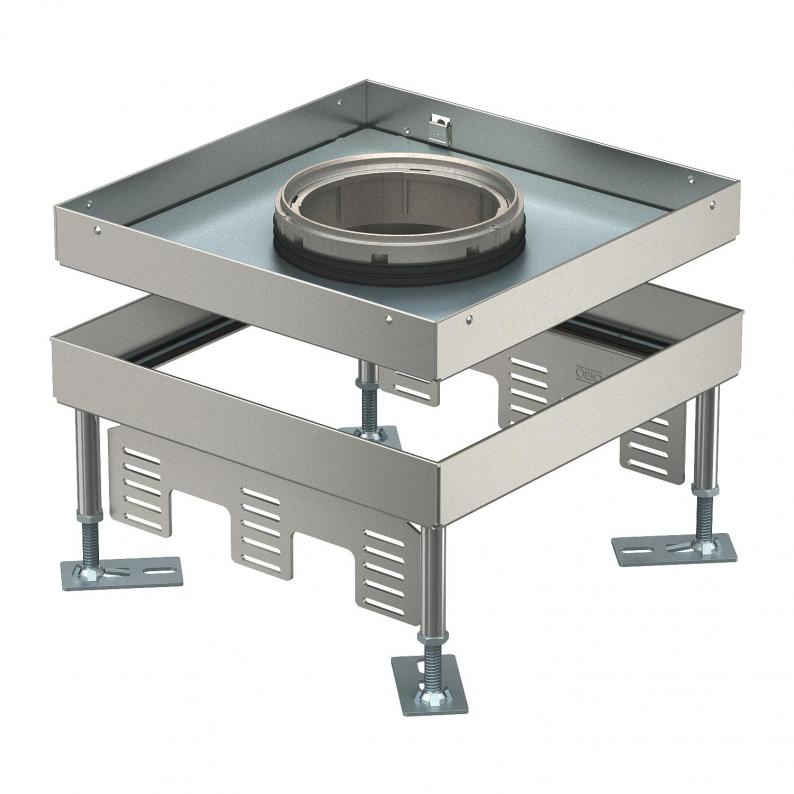

Tampa nivelável para tubo periscópio, RKFN, aço inoxidável

Tampa nivelável para tubo periscópio, RKFN, aço inoxidável

Tipo RKFN3 9 VS 25
Ref. 7408982
EAN 4012197278182
Mostrar todas as versões
Ref. / Tipo
Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h

unid. de venda menor: 1 Unidade

Unidade

Descrição

Tampa quadrada nivelável para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.


Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5. O tubo não está incluído no material fornecido.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 55
  • Pegada de CO₂ (PCF)
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento243 mm
Largura243 mm
Altura110 mm
Medida h110 mm

Dados técnicos

Altura mín. do pavimento110 mm
Altura máx. do pavimento155 mm
Espessura do revestimento do pavimento25 mm
Amplitude de nivelamento mín.110 mm
Amplitude de nivelamento máx.155 mm
Número dos aparelhos a instalar12
Separávelnão
Comprimento de instalação244 mm
Largura de instalação244 mm
Apropriado para instalação de pavimento côncavosim
Apropriado para instalação em chão falsosim
Tratamento do pavimentohúmido
Profundidade de instalação110 mm
Versão da saída de cabosTubo periscópio
Número de saídas de cabos1
Suporte para instalação de suportes de aparelhos.não
Grau de proteção código IKIK10
Tipo de sistema de instalaçãoUT4
Modelo para cargas pesadasnão
Tamanho nominal para unidades de montagem de aparelhos9
PermissõesVDE
NormaEN 50085-2-2
Grau de proteção (IP), em utilizaçãoIP20
Grau de proteção (IP), em não utilizaçãoIP55
Número de suportes universais3 x UT4
Secção do pavimento/abertura de montagem244x244
Carga vertical, pequena áreaaté 3.000 N
Carga vertical, grande áreaaté 5.000 N
Versãoquadrada
Conformidade com ROHSIsento
Dimensão243x243x105
MaterialAço inoxidável, livre de ferrugem
Série do produtoRKFN

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Pegada de CO2 (GWP) do berço ao portão23,4093 kg CO2e / 1 Peça
CO₂ Footprint (GWP)23,4093 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Acessórios

Acessórios do sistema
Tipo
RK NEV2 110

unid. de venda menor: 1 CJ

CJ

Tipo
TUK2 GV

unid. de venda menor: 1 Unidade

Unidade

Tipo
SRS 4

unid. de venda menor: 4 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (2)
Catálogos e brochuras (2)
Declarações (3)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)

Versões

Altura mín. do pavimento
Altura máx. do pavimento
Espessura do revestimento do pavimento
Medida h
RKFN3 9 VS 20
Ref.
7408980
Altura mín. do pavimento
105
Altura máx. do pavimento
150
Espessura do revestimento do pavimento
20
Versão da saída de cabos
Tubo periscópio
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
105
RKFN3 9 VS 25
Ref.
7408982
Altura mín. do pavimento
110
Altura máx. do pavimento
155
Espessura do revestimento do pavimento
25
Versão da saída de cabos
Tubo periscópio
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
110
