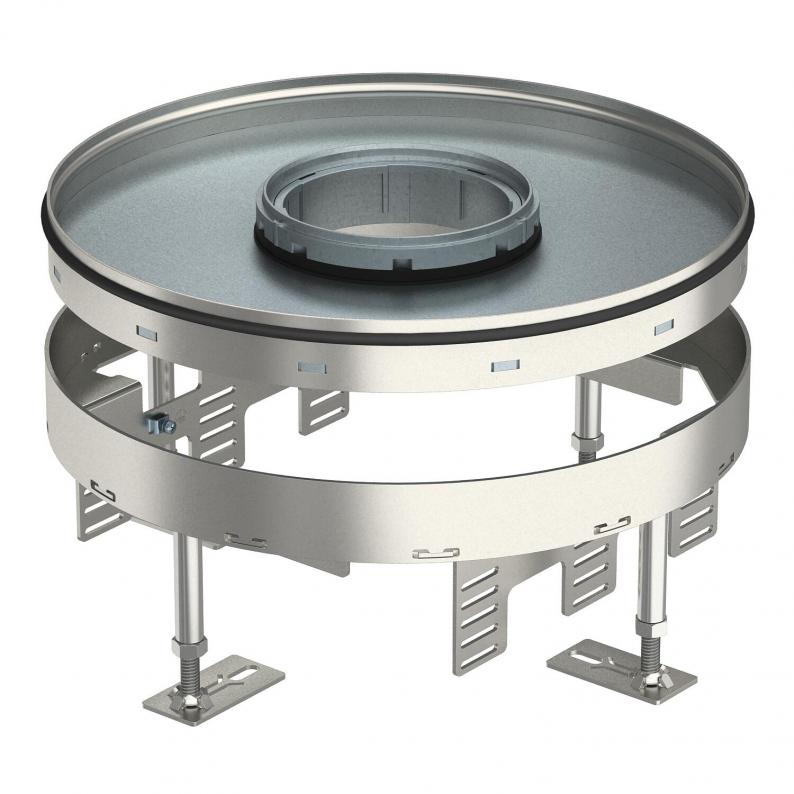

Tampa nivelável para tubo periscópio, RKFR, aço inoxidável

Tipo RKFRN2 R9 VS25

Ref. 7409432

EAN 4012195869566

Ficha técnica (PDF)

RoHS Declaração de conformidade (PDF)

REACH Declaração de conformidade (PDF)

Mostrar todas as versões

Ref. / Tipo

7409432 / RKFRN2 R9 VS25

Altura mín. do pavimento

110 mm

Altura máx. do pavimento

155 mm

Espessura do revestimento do pavimento

25 mm

Tamanho nominal para unidades de montagem de aparelhos

unid. de venda menor: 1 Unidade

Unidade

Descrição

Caixa nivelável de tamanho nominal R9 para tubo periscópio, para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com tubo periscópio, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45. O tubo não está incluído no material fornecido.

Dados técnicos

Dimensões

Comprimento	304 mm
Largura	304 mm

Dados técnicos

Altura mín. do pavimento	110 mm
Altura máx. do pavimento	155 mm
Espessura do revestimento do pavimento	25 mm
Amplitude de nivelamento mín.	110 mm
Amplitude de nivelamento máx.	155 mm
Número dos aparelhos a instalar	12
Separável	não
Diâmetro de instalação	305
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Tratamento do pavimento	húmido
Número de suportes de aparelhos	3
Profundidade de instalação	110 mm
Versão da saída de cabos	Tubo periscópio
Número de saídas de cabos	1
Suporte para instalação de suportes de aparelhos.	sim
Grau de proteção código IK	IK10
Tipo de sistema de instalação	UT4
Modelo para cargas pesadas	não
Tamanho nominal para unidades de montagem de aparelhos	R9
Permissões	VDE
Grau de proteção (IP), em utilização	IP20
Grau de proteção (IP), em não utilização	IP44
Carga vertical, pequena área	até 3.000 N
Carga vertical, grande área	até 5.000 N
Versão	redondo
Conformidade com ROHS	Isento
Dimensão	Ø305mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Série do produto	RKFR

Dados ambientais

Embalagem totalmente feita de cartão reciclado	sim

Pegada de CO2 (GWP) do berço ao portão	19,7327 kg CO2e / 1 Peça
CO₂ Footprint (GWP)	19,7327 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Unidade
Declared Unit Quantity	1
