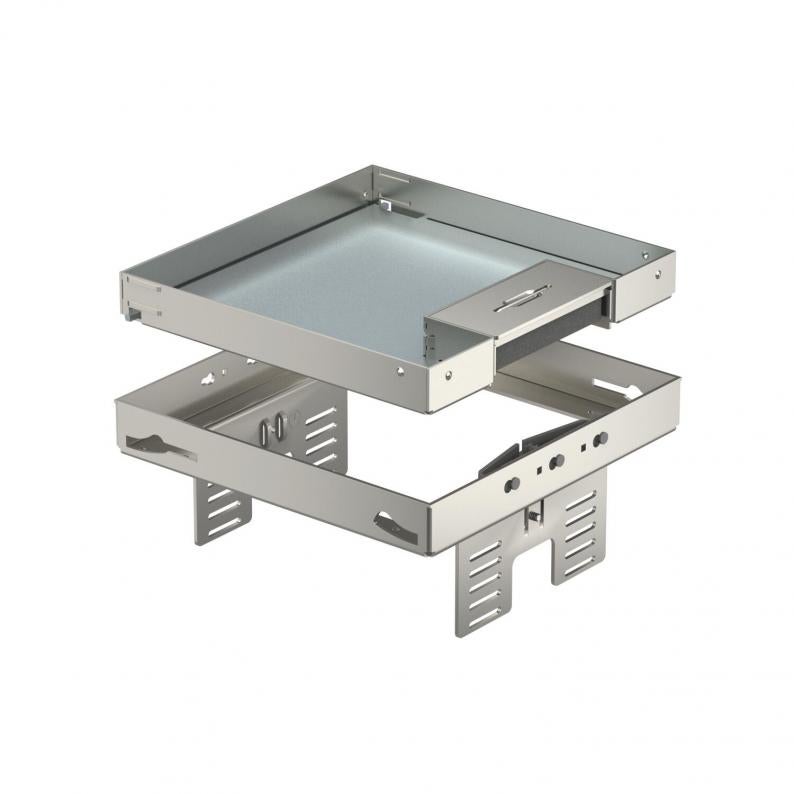

Tampa nivelável, separável com saída de cabos, RKSNUZD3, aço inoxidável
Tipo RKSN2 UZD3 4VS20
Ref. 7409228
EAN 4012195867265
Ref. / Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa nivelável e desacoplada do pavimento de tamanho nominal 4, com saída de cabos, para a montagem de aparelhos de instalação em pavimentos tratados a seco em interiores, para montagem em caixas de pavimento UZD250 ou UZD350, em cada caso em conjunto com um aro de redução DUG../4 ou em UGD250-3/4 ou UGD350-3/4. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Dados técnicos
Dimensões
| Comprimento | 199 mm |
|---|---|
| Largura | 199 mm |
| Altura | 90 mm |
| Medida h | 90 mm |
Dados técnicos
| Altura mín. do pavimento | 105 mm |
|---|---|
| Espessura do revestimento do pavimento | 20 mm |
| Número dos aparelhos a instalar | 6 |
| Separável | sim |
| Comprimento de instalação | 201 mm |
| Largura de instalação | 201 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 2 |
| Profundidade de instalação | 105 mm |
| Versão da saída de cabos | Saída de cabos oscilável |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 4 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 3.000 N |
| Versão | quadrada |
| Conformidade com ROHS | sim |
| Dimensão | 200x200mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | RKSN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 14,4338 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 14,4338 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
