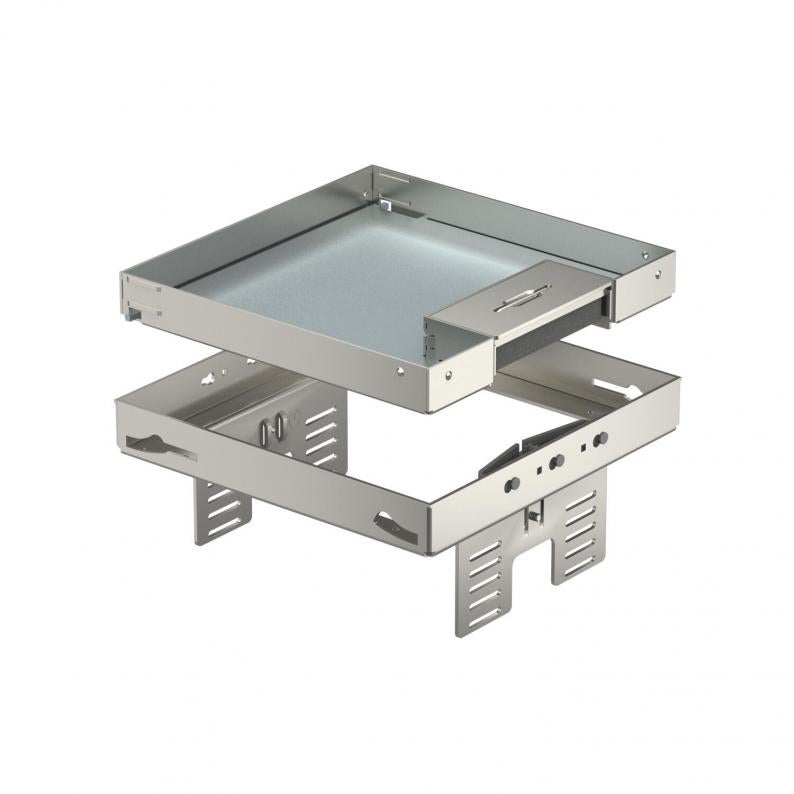

Tampa nivelável, separável com saída de cabos, RKSNUZD3, aço inoxidável
Tipo RKSN2 UZD3 4VS25
Ref. 7409230
EAN 4012195867272
Ref. / Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa nivelável e desacoplada do pavimento de tamanho nominal 4, com saída de cabos, para a montagem de aparelhos de instalação em pavimentos tratados a seco em interiores, para montagem em caixas de pavimento UZD250 ou UZD350, em cada caso em conjunto com um aro de redução DUG../4 ou em UGD250-3/4 ou UGD350-3/4. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
Dados técnicos
Dimensões
| Comprimento | 199 mm |
|---|---|
| Largura | 199 mm |
| Altura | 95 mm |
| Medida h | 95 mm |
Dados técnicos
| Altura mín. do pavimento | 110 mm |
|---|---|
| Espessura do revestimento do pavimento | 25 mm |
| Número dos aparelhos a instalar | 6 |
| Separável | sim |
| Comprimento de instalação | 201 mm |
| Largura de instalação | 201 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 2 |
| Profundidade de instalação | 110 mm |
| Versão da saída de cabos | Saída de cabos oscilável |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 4 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 3.000 N |
| Versão | quadrada |
| Conformidade com ROHS | sim |
| Dimensão | 200x200mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | RKSN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 15,0838 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 15,0838 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
NW 350-3 QK
7410544
unid. de venda menor: 1 Unidade
1Unidade
Unidade
DUG RK UAN 4
7428544
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT3 45 3
7408723
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 2
7407836
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
NW 350-3 QK
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
DUG RK UAN 4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7400505
Aro de redução 350 tamanho 4Tipo
DUG 350-3 4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (1)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKSN2 UZD3 4VS20
105
20
4
90
7409228
RKSN2 UZD3 4VS25
110
25
4
95
7409230
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
RKSN2 UZD3 4VS20
Ref.
7409228
Altura mín. do pavimento
105
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
90
RKSN2 UZD3 4VS25
Ref.
7409230
Altura mín. do pavimento
110
Espessura do revestimento do pavimento
25
Tamanho nominal para unidades de montagem de aparelhos
4
Medida h
95
