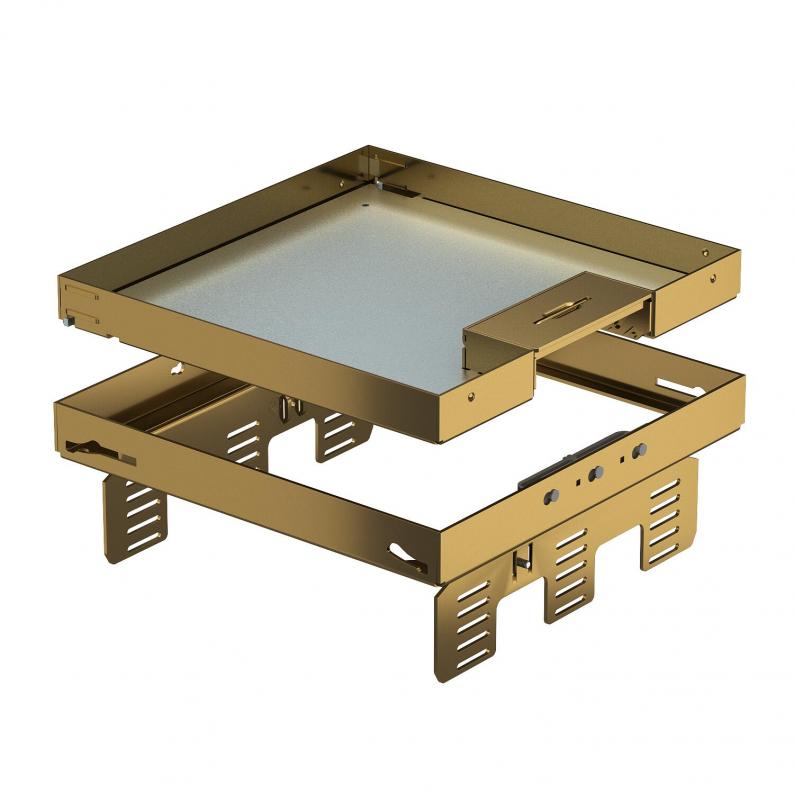

Tampa nivelável, separável com saída de cabos, RKSNUZD3, latão
Tipo RKSN2 UZD3 9MS25
Ref. 7409234
EAN 4012195867296
Ref. / Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa nivelável e desacoplada do pavimento de tamanho nominal 9, com saída de cabos, para a montagem de aparelhos de instalação em pavimentos tratados a seco em interiores, para montagem em caixas de pavimento UZD250 ou UZD350, em cada caso em conjunto com um aro de redução DUG../9 ou em UGD250-3/9 ou UGD350-3/9. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com saída de cabos, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Tampa nivelável com saída de cabos, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Dados técnicos
Dimensões
| Comprimento | 243 mm |
|---|---|
| Largura | 243 mm |
| Altura | 95 mm |
| Medida h | 95 mm |
Dados técnicos
| Altura mín. do pavimento | 110 mm |
|---|---|
| Espessura do revestimento do pavimento | 25 mm |
| Número dos aparelhos a instalar | 12 |
| Separável | sim |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 3 |
| Profundidade de instalação | 110 mm |
| Versão da saída de cabos | Saída de cabos oscilável |
| Número de saídas de cabos | 1 |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 3.000 N |
| Versão | quadrada |
| Conformidade com ROHS | sim |
| Dimensão | 243x243mm |
| Material | Latão |
| Série do produto | RKSN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 13,99 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 13,99 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
NW 350-3 QK
7410544
unid. de venda menor: 1 Unidade
1Unidade
Unidade
DUG RK UAN 9
7428547
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT4 45 4
7408727
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 3
7407840
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
NW 350-3 QK
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
DUG RK UAN 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7400513
Aro de redução 350 tamanho 9Tipo
DUG 350-3 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (1)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKSN2 UZD3 9MS20
105
20
9
90
7409232
RKSN2 UZD3 9MS25
110
25
9
95
7409234
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
RKSN2 UZD3 9MS20
Ref.
7409232
Altura mín. do pavimento
105
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
90
RKSN2 UZD3 9MS25
Ref.
7409234
Altura mín. do pavimento
110
Espessura do revestimento do pavimento
25
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
95
