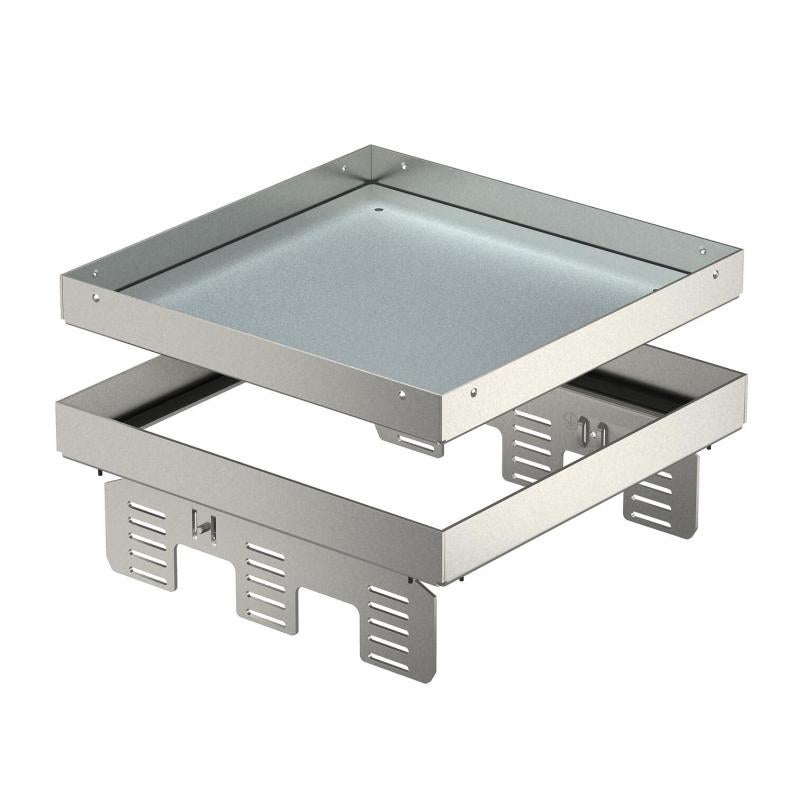

Tampa nivelável, separável para abertura de inspeção, RKNUZD3, aço inoxidável
Tipo RKN2 UZD3 9VS25
Ref. 7409068
EAN 4012195868125
Ref. / Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa "cega" nivelável e desacoplada do piso para criar uma abertura de inspeção de tamanho nominal 9 em pavimentos tratados a seco ou a húmido em interiores, para a montagem em caixas de pavimento UZD250 ou UZD350, em conjunto com um aro de redução DUG../ 9 ou em UGD250-3/9 ou UGD350-3/9. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Tampa nivelável como tampa cega, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Dados técnicos
Dimensões
| Comprimento | 243 mm |
|---|---|
| Largura | 243 mm |
| Altura | 95 mm |
| Medida h | 95 mm |
Dados técnicos
| Altura mín. do pavimento | 110 mm |
|---|---|
| Espessura do revestimento do pavimento | 25 mm |
| Número dos aparelhos a instalar | 0 |
| Separável | sim |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Profundidade de instalação | 110 mm |
| Versão da saída de cabos | Sem saída de cabo |
| Número de saídas de cabos | 0 |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP00 |
| Grau de proteção (IP), em não utilização | IP44 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 3.000 N |
| Versão | quadrada |
| Conformidade com ROHS | sim |
| Dimensão | 243x243mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | RKN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 20,9057 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 20,9057 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
NW 350-3 QK
7410544
unid. de venda menor: 1 Unidade
1Unidade
Unidade
DUG RK UAN 9
7428547
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
NW 350-3 QK
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
DUG RK UAN 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7400513
Aro de redução 350 tamanho 9Tipo
DUG 350-3 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura mín. do pavimento
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Medida h
Ref.
RKN2 UZD3 9VS20
105
20
9
90
7409066
RKN2 UZD3 9VS25
110
25
9
95
7409068
Altura mín. do pavimento
Espessura do revestimento do pavimento
Medida h
RKN2 UZD3 9VS20
Ref.
7409066
Altura mín. do pavimento
105
Espessura do revestimento do pavimento
20
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
90
RKN2 UZD3 9VS25
Ref.
7409068
Altura mín. do pavimento
110
Espessura do revestimento do pavimento
25
Tamanho nominal para unidades de montagem de aparelhos
9
Medida h
95
