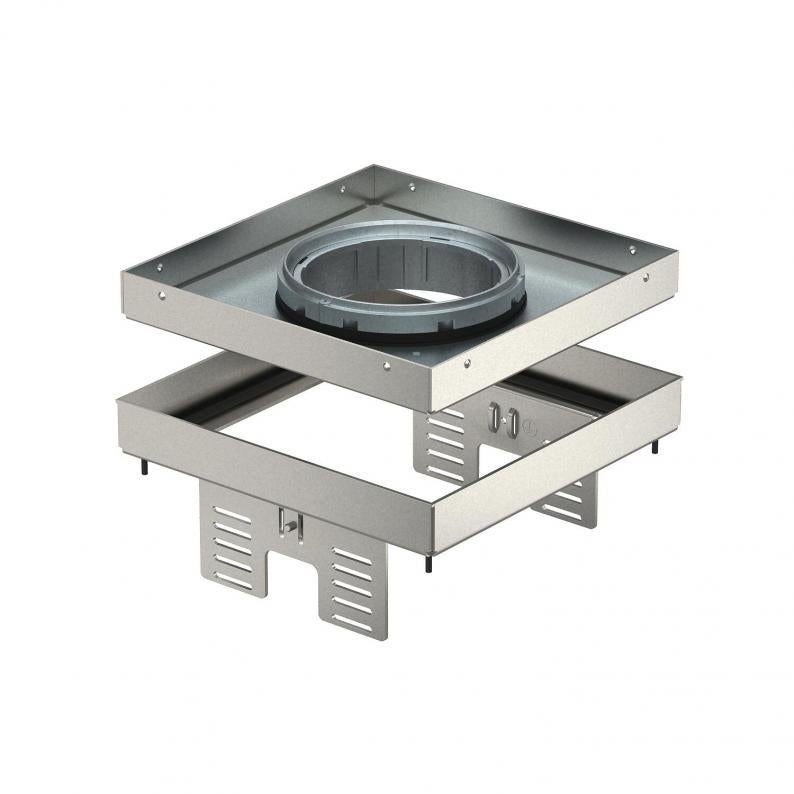

Tampa nivelável, separável para tubo, RKFNUZD3, aço inoxidável

Tipo RKFN2 UZD3 4VS20

Ref. 7409372

EAN 4012195869092

Ficha técnica (PDF)

REACH Declaração de conformidade (PDF)

RoHS Declaração de conformidade (PDF)

Mostrar todas as versões

Ref. / Tipo

7409372 / RKFN2 UZD3 4VS20

Altura mín. do pavimento

105 mm

Espessura do revestimento do pavimento

20 mm

Tamanho nominal para unidades de montagem de aparelhos

Medida h

90 mm

unid. de venda menor: 1 Unidade

Unidade

Descrição

Tampa nivelável e desacoplada do pavimento de tamanho nominal 4, para tubo periscópio, para a montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores, para montagem em caixas de pavimento UZD250 ou UZD350, em conjunto com um aro de redução DUG../ 4 ou em UGD250-3/4 ou UGD350-3/4. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com tubo, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT5. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45. O tubo não está incluído no material fornecido.

Dados técnicos

Dimensões

Comprimento	199 mm
Largura	199 mm
Altura	90 mm
Medida h	90 mm

Dados técnicos

Altura mín. do pavimento	105 mm
Espessura do revestimento do pavimento	20 mm
Número dos aparelhos a instalar	6
Separável	sim
Comprimento de instalação	201 mm
Largura de instalação	201 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Tratamento do pavimento	húmido
Profundidade de instalação	105 mm
Versão da saída de cabos	Tubo periscópio
Número de saídas de cabos	1
Suporte para instalação de suportes de aparelhos.	não
Grau de proteção código IK	IK10
Tipo de sistema de instalação	UT3
Modelo para cargas pesadas	não
Tamanho nominal para unidades de montagem de aparelhos	4
Permissões	VDE
Grau de proteção (IP), em utilização	IP20
Grau de proteção (IP), em não utilização	IP44
Carga vertical, pequena área	até 3.000 N
Carga vertical, grande área	até 3.000 N
Versão	quadrada
Conformidade com ROHS	sim
Dimensão	200x200mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Série do produto	RKFN

Dados ambientais

Embalagem totalmente feita de cartão reciclado	sim
Embalagem sem plástico	sim

Pegada de CO2 (GWP) do berço ao portão	14,716 kg CO2e / 1 Peça
CO₂ Footprint (GWP)	14,716 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Unidade
Declared Unit Quantity	1
