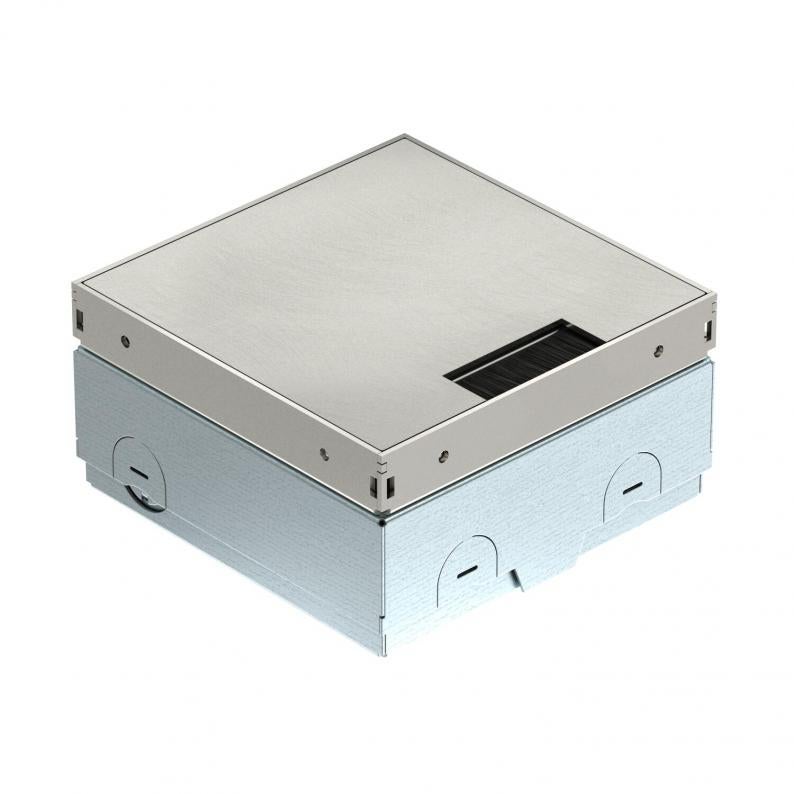

Tomada de piso UDHOME-ONE, com saída para escova, sem recorte para revestimento do piso, não equipada, aço inoxidável
Tipo UDHOME-ONE BN
Ref. 7368356
EAN 4012197366865
Ref. / Tipo
7368356 / UDHOME-ONE BN
Modelo de tampa
Placa decorativa
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento quadrada para utilização em sistemas de limpeza a seco e pavimentos de betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 75 mm, a amplitude de nivelamento + 30 mm. Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Tampa com placa decorativa e saída de cabos com escova. Caixa vazia para um aparelho de instalação Modul 45® e um conector de dados. Quando entregue, fechada com uma placa cega.
Dados técnicos
Dimensões
| Comprimento | 140 mm |
|---|---|
| Largura | 140 mm |
| Altura | 75 mm |
| Medida h | 75 mm |
Dados técnicos
| Altura do pavimento mín. | 75 mm |
|---|---|
| Altura máx. do soalho | 105 mm |
| Altura mín. do pavimento | 75 mm |
| Altura máx. do pavimento | 105 mm |
| Número de entradas | 6 |
| Modelo de tampa | Placa decorativa |
| Amplitude de nivelamento mín. | 75 mm |
| Amplitude de nivelamento máx. | 105 mm |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 2 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 144 mm |
| Largura de instalação | 144 mm |
| Comprimento exterior | 140 mm |
| Largura exterior | 140 mm |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 0 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 75 mm |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | não |
| Versão da saída de cabos | Barra de escova |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Adequado para uso exterior | não |
| Número de tomadas SCHUKO | 0 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 2 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Área de aplicação, em utilização | 6.101.1 tratamento do chão a seco |
| Área de aplicação, em não utilização | 6.101.1 tratamento do chão a seco |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 15.000 N |
| Versão | quadrada |
| Montagem | Caixa vazia |
| Conformidade com ROHS | Isento |
| Dimensão | 140x140x75 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | UDHOME-ONE |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,2094 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 11,2094 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
