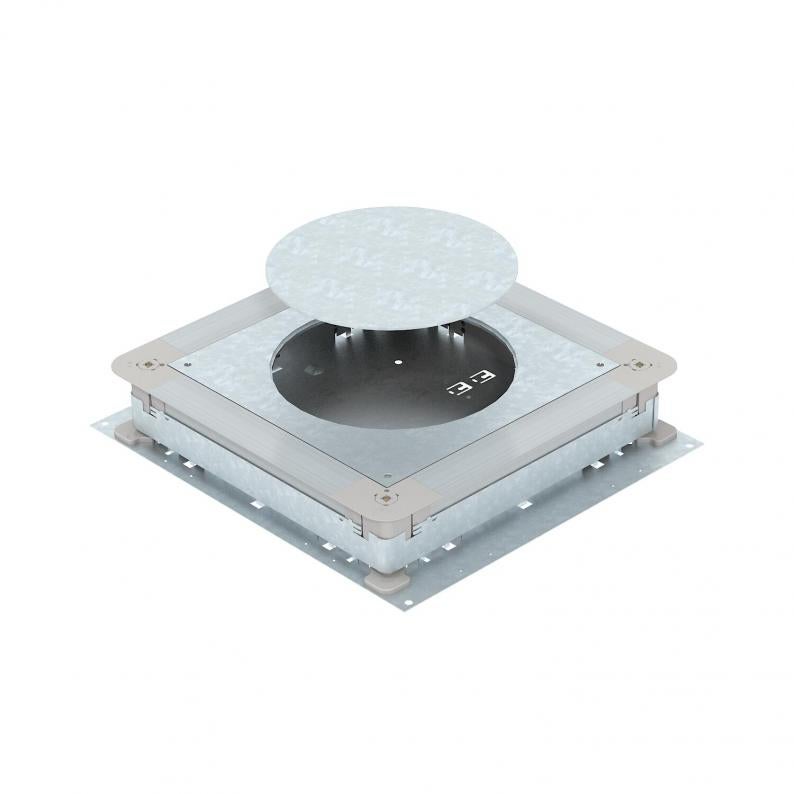

UGD250-3 para tampa de encastramento redonda, para a altura de pavimento 70-125 mm
Tipo UGD 250-3R4
Ref. 7410091
EAN 4012195431756
Ref. / Tipo
7410091 / UGD 250-3R4
Altura do pavimento mín.
70 mm
Altura máx. do soalho
125 mm
Abertura para aparelhagem
redondo
Tamanho nominal para unidades de montagem de aparelhos
R4
Tamanho nominal
250 mm
Altura da calha mín.
28 mm
Altura da calha máx.
48 mm
Este produto está a ser descontinuado!
Pode encontrar o produto seguinte aqui.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento para calhas de chão com paredes laterais de chapa de aço. Para montagem de tampa do tamanho selecionado. Pode ser continuamente nivelada até à altura da betonilha (possível nivelamento rápido) e a betonilha pode ser nivelada com a aresta de descarga da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas.
Paredes laterais preparadas para larguras de calha de 190 e 250 mm.
Dados técnicos
Dados técnicos
| Altura do pavimento mín. | 70 mm |
|---|---|
| Altura máx. do soalho | 125 mm |
| Amplitude de nivelamento mín. | 70 mm |
| Amplitude de nivelamento máx. | 125 mm |
| Altura mínima do pavimento | 70 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 250 mm |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | sim |
| Retráctil ao nível do chão | não |
| Abertura para aparelhagem | redondo |
| para a ligação de tubo | não |
| Tamanho nominal para unidades de montagem de aparelhos | R4 |
| Compartimento de instalação mín. | 6,09 dm³ |
| Compartimento de instalação máx. | 11,63 dm³ |
| Tamanho nominal | 250 mm |
| Conformidade com ROHS | Isento |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 48 mm |
| Dimensão | 410x367x70 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Sistema de calhas EÜK |
Dimensões
| Medida A | 367 mm |
|---|---|
| Medida B | 410 mm |
| Medida b | 283 mm |
| Medida a | 262 mm |
| Medida d Ø | 215 mm |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,8286 kg CO₂e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 7,8286 kg CO₂e |
| Data de medição do valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
