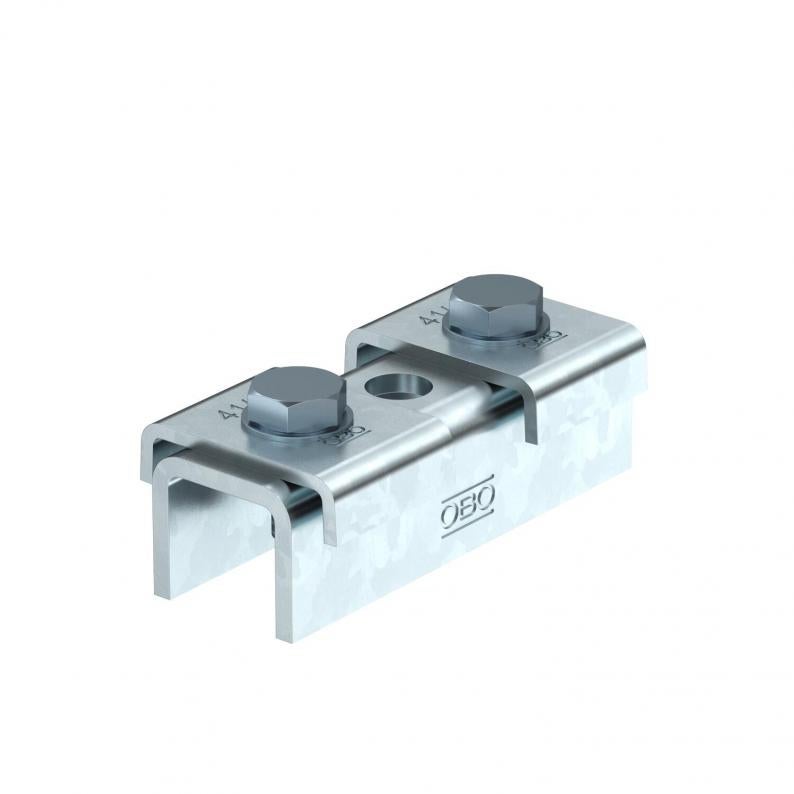

União de perfil SV com 3 orifícios, FT

União de perfil SV com 3 orifícios, FT

Tipo SVE 41 FT
Ref. 1123121
EAN 4012195939214
Mostrar todas as versões
Ref. / Tipo
1123121 / SVE 41 FT
Comprimento
100 mm
Largura
47 mm
Espessura do material
4 mm

unid. de venda menor: 10 Unidade

Unidade

Descrição

A união de perfis serve de extensão do perfil de montagem MS4141. Esta ligação pode ser efetuada de forma simples e segura no estaleiro ou pré-montada na oficina.

É garantida a não existência de pontos frágeis na área do acoplamento dos perfis. Aqui são aplicáveis os valores regulares dos perfis de montagem.


Volume de fornecimento:
Placa de retenção tipo 4141 e respetivos parafusos sextavados fornecidos soltos.

Bucins incluídos

  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Largura de rasgo 22 mm
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento100 mm
Largura47 mm
Altura39,4 mm

Dados técnicos

Aço inoxidável, decapadonão
Largura de rasgo22 mm
Espessura do material4 mm
Valor estático A2,97 cm²
Valor estático ly6,05 cm⁴
Valor estático lz9,01 cm⁴
Valor estático Wy2,91 cm³
Valor estático Wz4,4 cm³
Dimensão do furo12
Forma do perfilPerfil C
Tipo de perfuraçãoParte traseira perfurada
Distância cêntrica entre os furos60 mm
Com acessórios de parafusossim
Versãoperfurado
Adequado para formas do perfilPerfil U
Conformidade com ROHSsim
Dimensão100x4mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Série do produtoPerfis

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão1,1442 kg CO2e / 1 Peça
CO₂ Footprint (GWP)1,1442 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
