Unidade de ampliação para GESR9, altura 40-70 mm
Tipo OKA-W A 4030R9
Ref. 7424886
EAN 4012195245162
Ref. / Tipo
7424886 / OKA-W A 4030R9
Comprimento
473 mm
Largura
400 mm
Abertura para aparelhagem
redondo
Altura da calha mín.
40 mm
Altura da calha máx.
70 mm
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

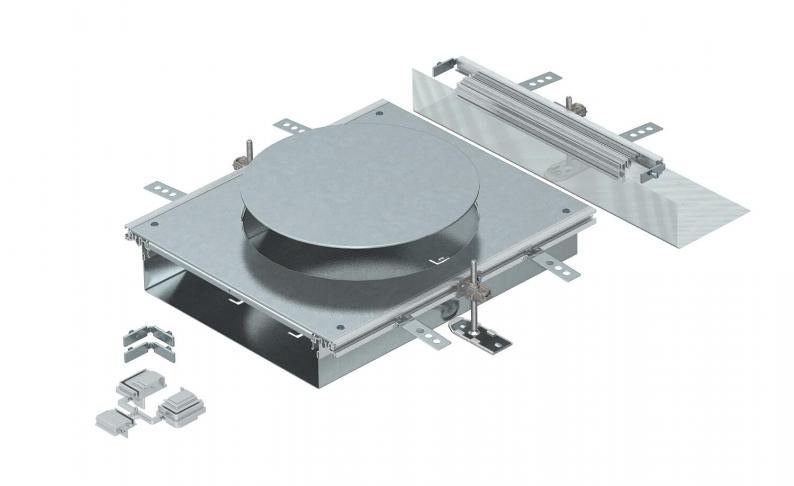

Unidade de ampliação da calha, fornecida com abertura na tampa para a instalação de uma tampa de encastramento do tipo GESR9, constituída com base e laterais em chapa, perfis de instalação do pavimento, tampa da calha equipada com tampa de obra e um topo. O material fornecido inclui 3 esquadros de fixação com nivelamento de altura, 3 escora estabilizadora, 1 suporte de tampa e 1 kit de montagem de ângulo.
Tamanho da abertura de montagem adequado para a instalação de uma tampa redonda de tamanho R9/55.
Dados técnicos
Dimensões
| Comprimento | 473 mm |
|---|---|
| Largura | 400 mm |
| Medida A | 400 mm |
| Medida h | 40 mm |
| Medida d Ø | 305 mm |
Dados técnicos
| Coberturas | 1 |
|---|---|
| Amplitude de nivelamento mín. | 40 mm |
| Amplitude de nivelamento máx. | 70 mm |
| Altura mínima do pavimento | 40 |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | não |
| Com ligação equipotencial | não |
| Tampa amovível | sim |
| Fixação da tampa encaixável | não |
| Abertura | para unidade de montagem de aparelhos |
| Tampa para abertura de montagem | sim |
| Com separador | não |
| Espessura do material da tampa | 4 |
| Abertura para aparelhagem | redondo |
| Apropriado para junta de dilatação | não |
| Com saliência | sim |
| Número de aberturas de montagem | 1 |
| Com abertura de ligação | sim |
| Apropriado para calha de instalação aberta ao nível do pavimento | sim |
| Tamanho nominal para unidades de montagem de aparelhos | R9 |
| Conformidade com ROHS | Isento |
| Altura da calha mín. | 40 mm |
| Altura da calha máx. | 70 mm |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Série OKA |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 48,9966 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 48,9966 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
