Magic PV Flat Glue

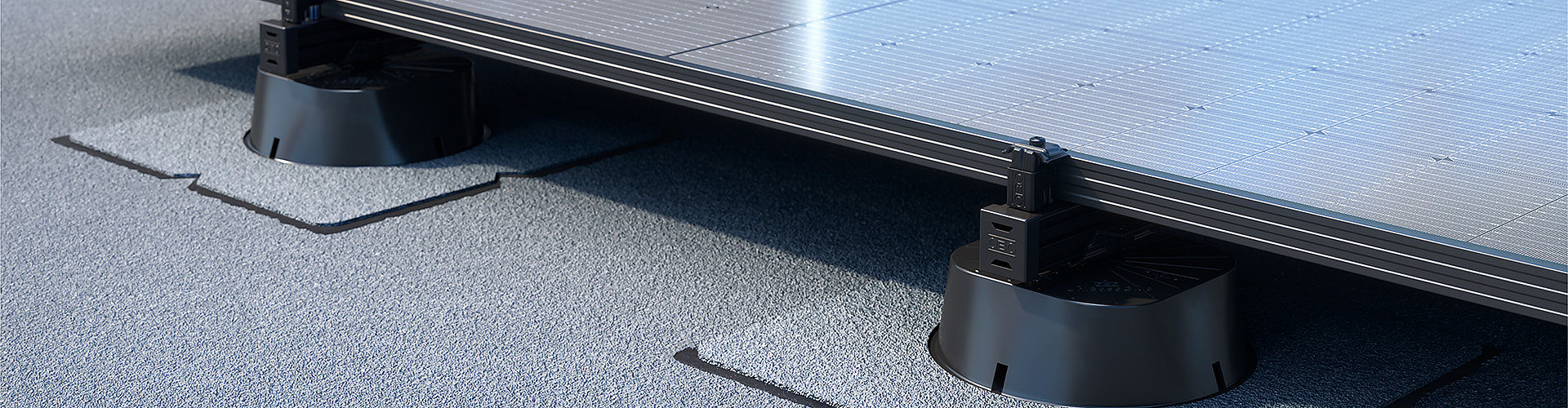

A base ajustável universal Magic PV Flat Glue pode ser utilizada como sistema de montagem fotovoltaico sem lastro até um máximo de 5° (correspondente a aprox. 8%) em impermeabilização betuminosa e até um máximo de 10° (correspondente a aprox. 17%) em membranas de impermeabilização de plástico. A utilização em telhados inclinados, com uma inclinação mais acentuada, só é possível após consulta à OBO e verificação da estática. A montagem é realizada de acordo com a norma OBO, paralelamente ao telhado. Uma construção elevada também pode ser realizada após consulta com a OBO. Também neste caso, é necessário verificar primeiro a estática. Em caso de requisitos específicos do projeto, o nosso Departamento Técnico terá todo o gosto em ajudar, apoiando no planeamento e encontrando consigo a solução mais adequada para si.
A Magic PV Flat Glue é adequada para membranas de impermeabilização com cobertura de betume ou película plástica (FPO). A instalação é simples e fácil, uma vez que a base ajustável universal é soldada sem problemas à impermeabilização de telhado existente, através de um tapete de proteção disponível em separado. Segundo o conceito de sistema da OBO, a Magic PV Flat Glue também pode ser combinada com outros produtos OBO, por exemplo, com o adaptador para a montagem de caminhos de cabos em varão.
Produtos em destaque

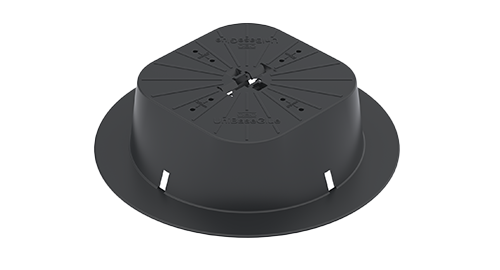

Base ajustável universal Magic PV Flat Glue para colar
- O plástico de elevada qualidade, tipo ASA, garante uma vida útil máxima em áreas exteriores
- Também pode ser utilizada como um sistema de instalação para a gestão opcional de cabos no sistema fotovoltaico
- Instalação simples: é soldada sem problemas à impermeabilização do telhado com um tapete de proteção
- Também pode ser utilizada como solução de gestão de cabos para sistemas fotovoltaicos
- Solução sem lastro para todos os telhados planos com inclinação máx. de 5°, adequada para membranas de impermeabilização com cobertura de betume ou película plástica
Tampa final para perfil de estrutura
- Versão em cor preta para uma adaptação perfeita e estética à versão igualmente preta do perfil de estrutura correspondente
- As perfurações existentes permitem a saída de água e evitam a acumulação de água no interior do perfil de estrutura
- Acabamento estético do perfil de estrutura: as arestas desagradáveis, por exemplo devido ao corte, podem ser ocultadas
Perfil de estrutura para sistemas em telhado plano/inclinado
- Versão brilhante para todos os telhados sem exigências visuais mais rigorosas
- Ranhuras bilaterais com 10 mm de largura, por exemplo, para porca corrediça, ligador universal e/ou de terra
- Outras ranhuras laterais, por exemplo, para união reta e/ou cruzeta
Adaptador para perfil de estrutura TP 45
- Montagem sem ferramentas do adaptador com a base ajustável universal
- Montagem sem ferramentas do perfil com o adaptador
- Superfície de apoio antiderrapante integrada
- Desmontagem do perfil sem ferramentas
- Alinhamento simples do perfil
Grampo universal para sistemas em telhado plano/inclinado
- Versão brilhante para uma combinação ideal com o perfil de estrutura brilhante
- Área de aperto de 30 a 50 mm para fixação de módulos
- Pode ser girado em 90° após encaixar na ranhura do perfil
- Utilizável como fixador intermédio ou de extremidade
- Geometria especial nos cantos da parte superior para a ligação equipotencial do módulo solar
- O invólucro de plástico circundante guia a parte superior e evita que esta se torça incorretamente durante a montagem.
- A parte superior permanece na sua posição até que o módulo solar seja finalmente fixado.
- Clicável nos pés de montagem fornecidos (sistema em telhado plano) e na ranhura do perfil (sistema em telhado inclinado)
- O invólucro de plástico serve como uma superfície de apoio para posicionar os painéis em conformidade
- Longa vida útil devido à utilização de aço inoxidável de elevada qualidade.

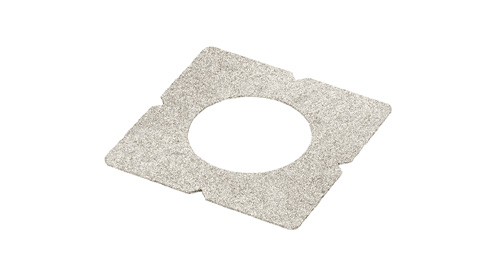

Manga de fixação UniBase Glue Bit
- Manga de fixação em betume para colagem da base ajustável universal UniBase Glue.
- Adequada para telhados planos com impermeabilização betuminosa.
- Utilizável em inclinações de telhado máximas de 3
Downloads
O planeamento fotovoltaico nunca foi tão fácil: estamos aqui para si
Perspetivas soalheiras
Não só providenciamos sistemas de montagem inovadores para o seu sistema fotovoltaico, como também o apoiamos no planeamento. O nosso atendimento técnico trabalhará consigo para encontrar a Magic PV Solution® mais adequada às suas necessidades individuais. Tenha em atenção: é necessário um relatório geológico específico para a elaboração de uma proposta para sistemas em espaço aberto. Teremos todo o prazer em ajudá-lo a encontrar uma empresa adequada e em colocá-lo em contacto com um engenheiro geólogo.
O relatório externo é então verificado e avaliado quanto à integridade de todos os dados relevantes.
