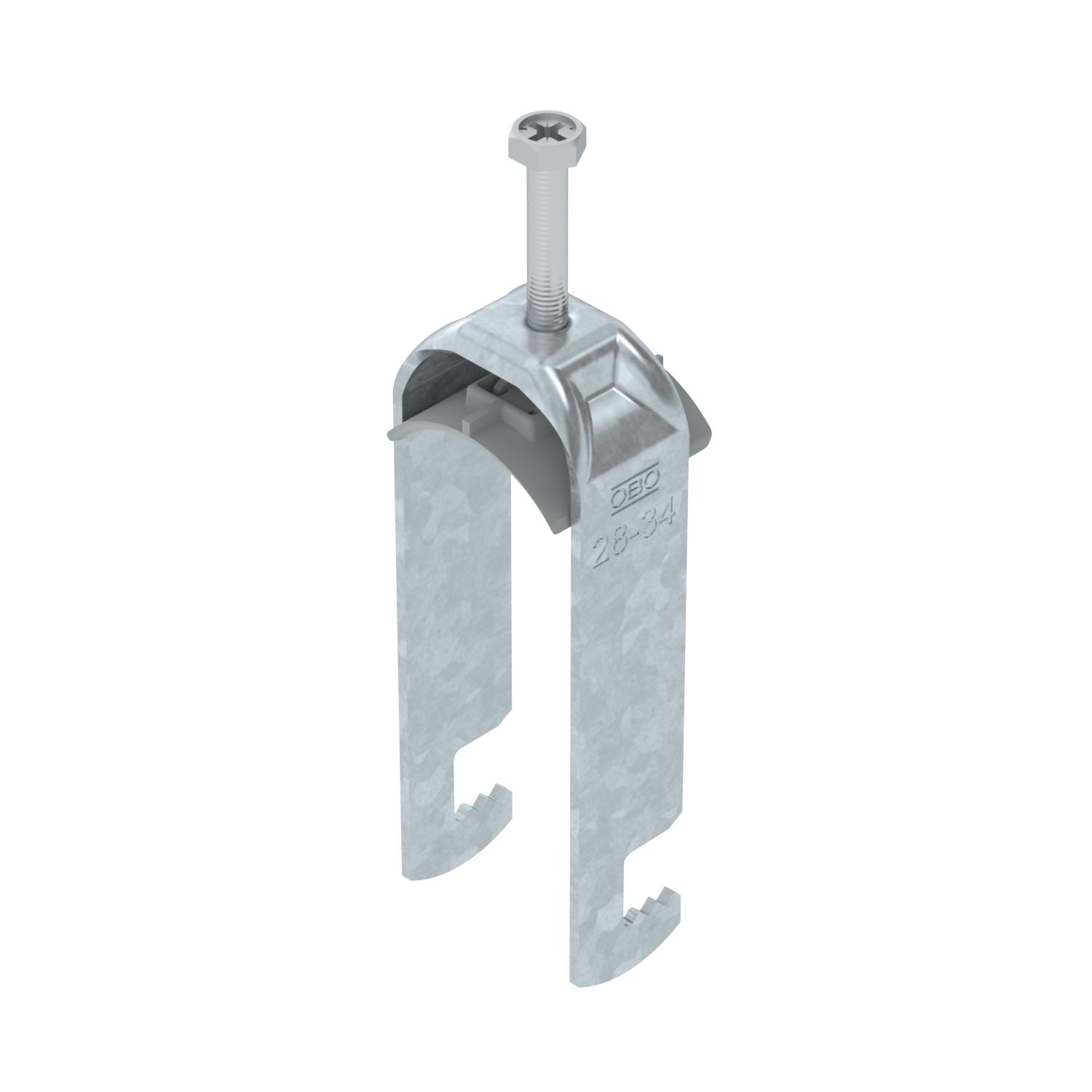

Abraçadeira BBS tipo F dupla, placa de pressão metálica, FT 28 | 34 | 3

Abraçadeira BBS tipo F dupla, placa de pressão metálica, FT

Ref. 1187627 | EAN 4012196854226

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo F, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.

Dados técnicos

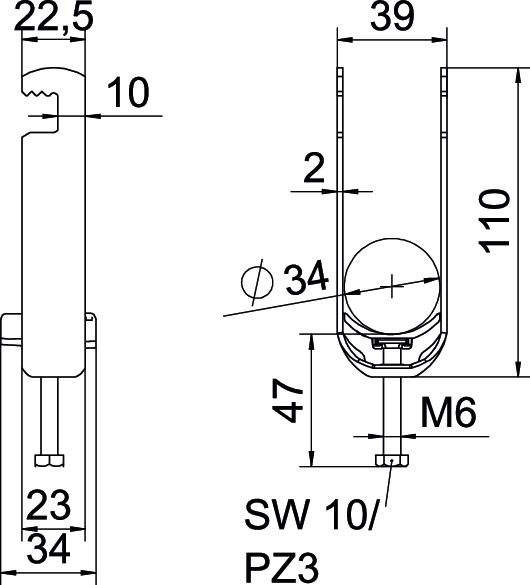

Dimensões

Altura	110 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
Dimensão	28-34mm
Espessura das chapas	2 mm
Intervalo de aperto D máx.	34 mm
Intervalo de aperto D mín.	28 mm
Largura	39 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm

Medida A	22,5 mm
Medida B	39 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	110 mm
Medida L	47 mm
Medida t	2 mm
Número de cabos/tubos	2
para diâmetro de tubo máx.	34 mm
para diâmetro de tubo mín.	28 mm
Pegada de CO2 (GWP) do berço ao portão	0,2692 kg CO2e / 1 Peça
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	perfil plano

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-F2-K-12 FT	8 mm	12 mm	3 Nm	1187603	Unidade	50 Unidade
BS-F2-K-16 FT	12 mm	16 mm	3 Nm	1187609	Unidade	50 Unidade
BS-F2-K-22 FT	16 mm	22 mm	3 Nm	1187615	Unidade	50 Unidade
BS-F2-K-28 FT	22 mm	28 mm	3 Nm	1187621	Unidade	50 Unidade
BS-F2-K-34 FT	28 mm	34 mm	3 Nm	1187627	Unidade	50 Unidade
BS-F2-K-40 FT	34 mm	40 mm	3 Nm	1187633	Unidade	50 Unidade
BS-F2-K-46 FT	40 mm	46 mm	5 Nm	1187639	Unidade	50 Unidade
BS-F2-K-52 FT	46 mm	52 mm	5 Nm	1187645	Unidade	50 Unidade
