Abraçadeira BBS tipo H dupla, placa de pressão em plástico, Al
Ref. 1186403 | EAN 4012196848102
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

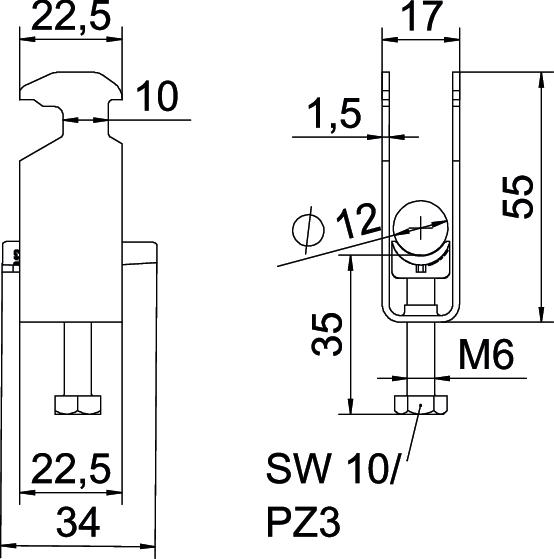

Dimensões
Altura 55 mm Com contraplaca não Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Alumínio Material adicional Alumínio Material da cuba Plástico Máx. Binário de aperto 2 Nm Medida A 22,5 mm Medida B 17 mm Medida C 34 mm Medida G (mm) M6 Medida H 55 mm Medida L 47 mm Medida t 1,5 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm para perfil com rasgo (com intervalo) máx. 17 mm para perfil com rasgo (com intervalo) mín. 16 mm Pegada de CO2 (GWP) do berço ao portão 0,2073 kg CO2e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-H2-K-12 ALU / 1186403 , 0.16MB , pdfNotas explicativas The new clamp clip portfolio , 3.14MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-H2-K-12 ALU / 1186403 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido BS-H2-K-12 ALU / 1186403 , 0.09MB , pdfREACH Declaração de conformidade BS-H2-K-12 ALU / 1186403 , 0.12MB , pdfRoHS Declaração de conformidade BS-H2-K-12 ALU / 1186403 , 0.12MB , pdfInstruções de montagem Clamp clip H foot, plastic , 3.08MB , pdf
