Abraçadeira BBS tipo H dupla, placa de pressão em plástico, FT 12 | 16 | 3

Abraçadeira BBS tipo H dupla, placa de pressão em plástico, FT

Ref. 1186210 | EAN 4012196846993

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

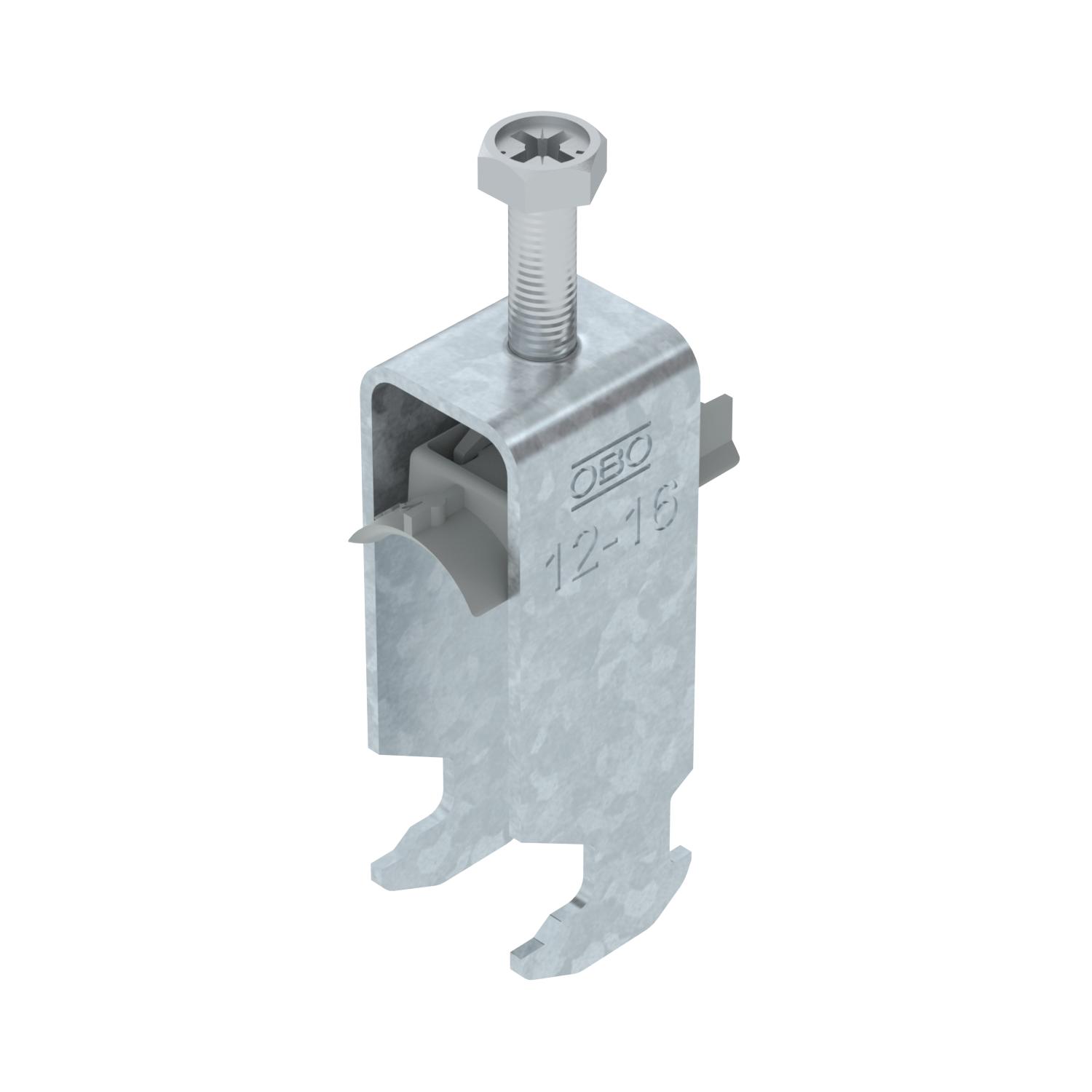

Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.

Dados técnicos

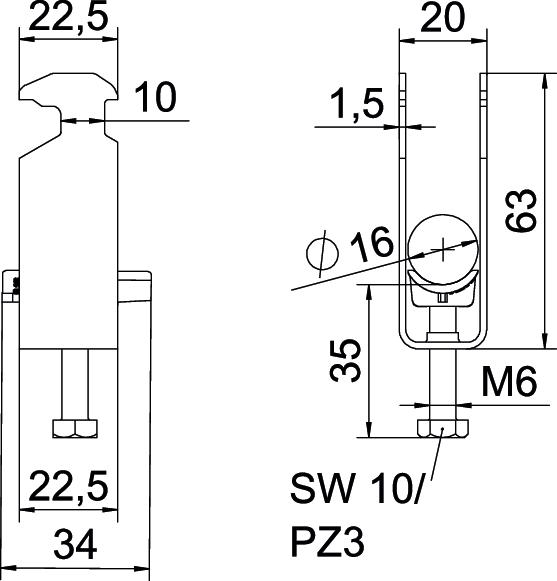

Dimensões

Altura	63 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
Dimensão	12-16mm
Espessura das chapas	1,5 mm
Intervalo de aperto D máx.	16 mm
Intervalo de aperto D mín.	12 mm
Largura	20 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm
Medida A	22,5 mm

Medida B	20 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	63 mm
Medida L	47 mm
Medida t	1,5 mm
Número de cabos/tubos	2
para diâmetro de tubo máx.	16 mm
para diâmetro de tubo mín.	12 mm
para perfil com rasgo (com intervalo) máx.	17 mm
para perfil com rasgo (com intervalo) mín.	16 mm
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Unidade	50 Unidade
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Unidade	50 Unidade
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Unidade	50 Unidade
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Unidade	50 Unidade
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Unidade	50 Unidade
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Unidade	50 Unidade
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Unidade	50 Unidade
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Unidade	50 Unidade
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Unidade	50 Unidade
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Unidade	50 Unidade
