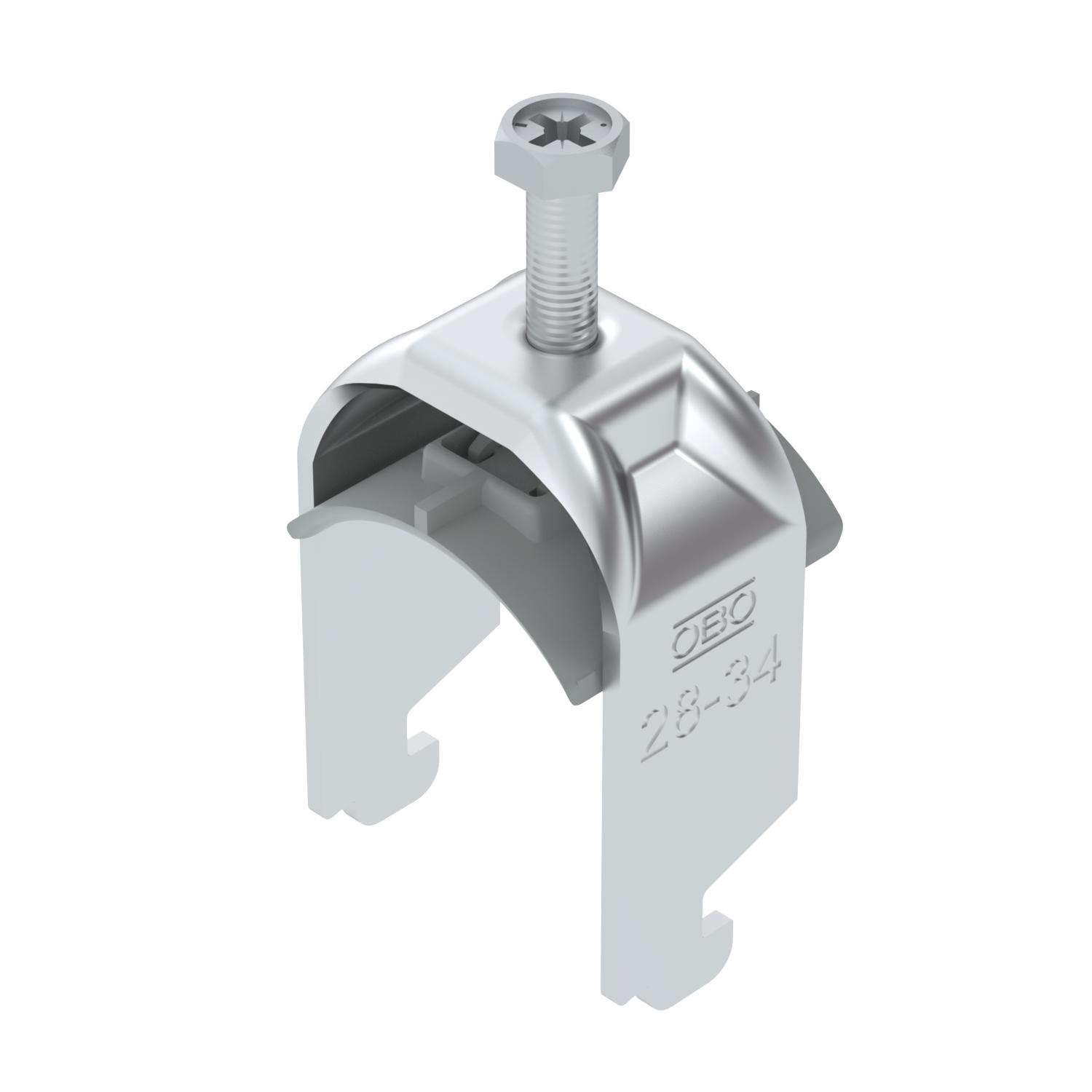

Abraçadeira BBS tipo N simples, placa de pressão em plástico, Al
Ref. 1187326 | EAN 4012196853182
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

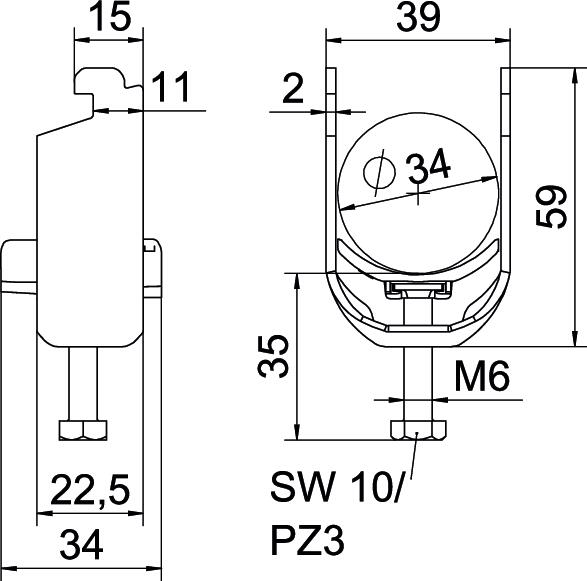

Dimensões
Altura 59 mm Com contraplaca não Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 28-34mm Espessura das chapas 2 mm Intervalo de aperto D máx. 34 mm Intervalo de aperto D mín. 28 mm Largura 39 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Alumínio Material adicional Alumínio Material da cuba Plástico Máx. Binário de aperto 2 Nm Medida A 22,5 mm Medida B 39 mm Medida C 34 mm Medida G (mm) M6 Medida H 59 mm Medida L 35 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 34 mm para diâmetro de tubo mín. 28 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Pegada de CO2 (GWP) do berço ao portão 0,2775 kg CO2e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
