Abraçadeira BBS tipo W simples, placa de pressão metálica, A2
Ref. 1188032 | EAN 4012196855810
- Descrição do produto
-

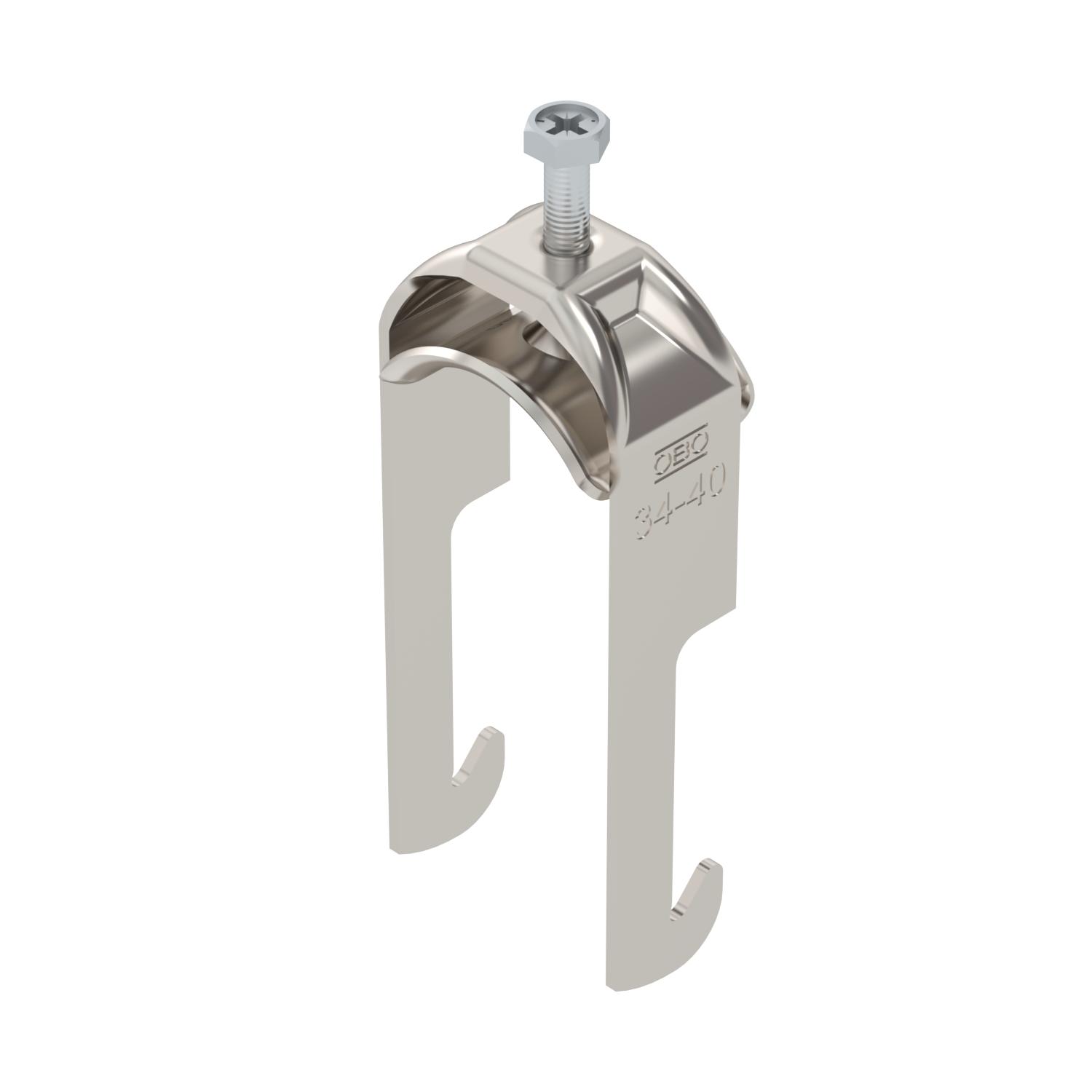

Descrição do produtoAbraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

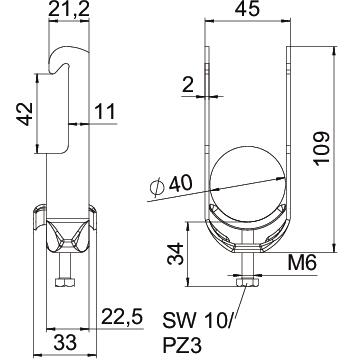

Dimensões
Altura 109 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 33 mm Dimensão 34-40mm Espessura das chapas 2 mm Intervalo de aperto D máx. 40 mm Intervalo de aperto D mín. 34 mm Largura 45 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Material da cuba aço inoxidável Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 45 mm Medida C 33 mm Medida G (mm) M6 Medida H 109 mm Medida L 34 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 40 mm para diâmetro de tubo mín. 34 mm Pegada de CO2 (GWP) do berço ao portão 0,6682 kg CO2e / 1 Peça Qualidade do material da cuba Aço inoxidável 304 (1.4301) Rosca M6 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil angular - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-W1-M-40 A2 / 1188032 , 0.18MB , pdfNotas explicativas The new clamp clip portfolio , 3.14MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de Conformidade do Reino Unido BS-W1-M-40 A2 / 1188032 , 0.09MB , pdfREACH Declaração de conformidade BS-W1-M-40 A2 / 1188032 , 0.12MB , pdfRoHS Declaração de conformidade BS-W1-M-40 A2 / 1188032 , 0.12MB , pdfInstruções de montagem Clamp clip W foot, metal , 0.30MB , pdf
