Âncora de fixação de fixação simples G 25 | M6 | 1
morepic-1 morepic-2

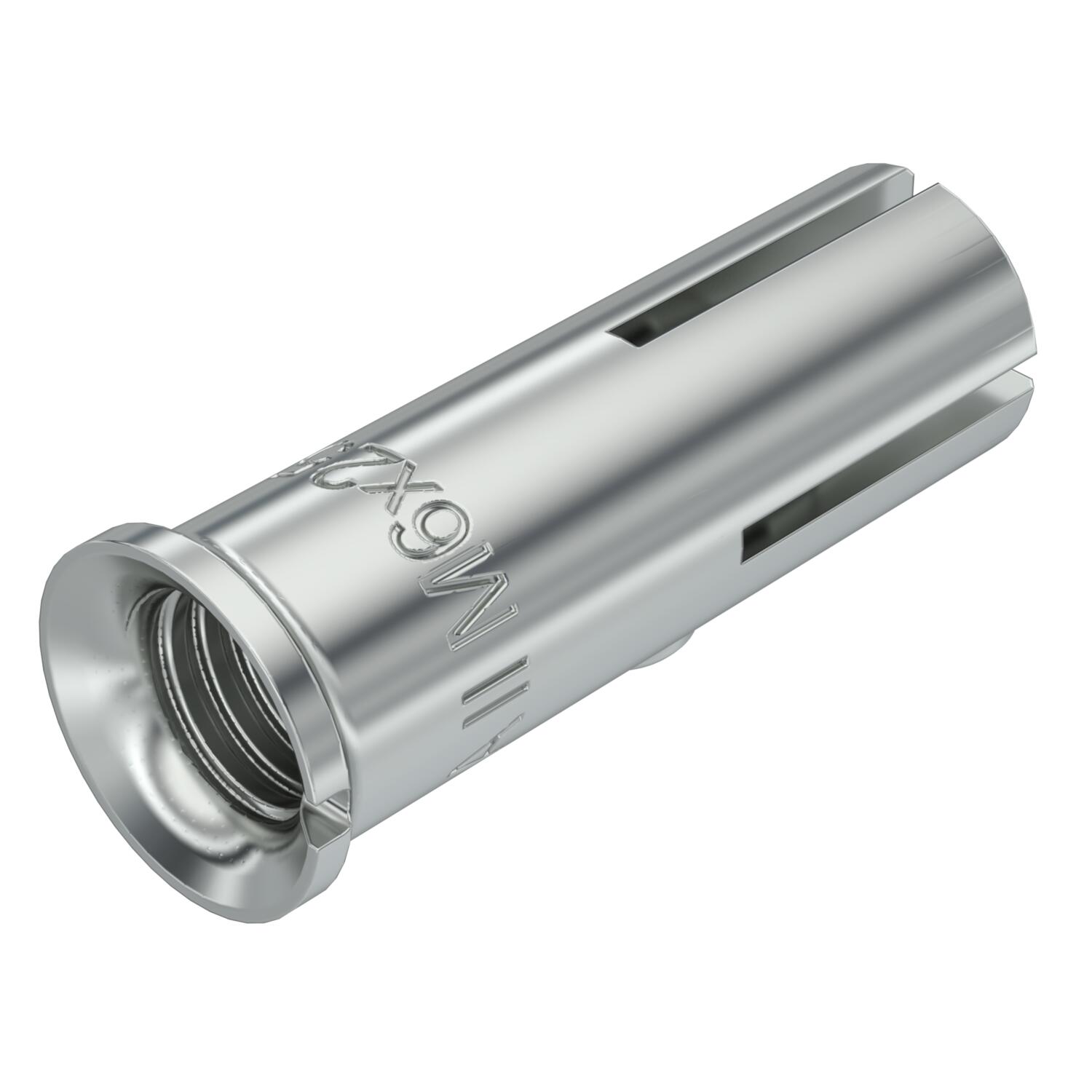

Âncora de fixação de fixação simples G

Ref. 3492200 | EAN 4012197507046

Descrição do produto
Descrição do produto
Âncora de fixação de fixação simples, com rosca interna em aço, para ancoragem de, por ex., sistemas de caminhos de cabos, consolas, estruturas de aço, etc. em betão não armado em interiores e exteriores. Para cravar com martelo. Com margem estampada para evitar que seja puxada para dentro do furo. Não enferruja e é altamente resistente à corrosão. A bucha de fixação é tensionada contra a parede do furo quando o pino interno é introduzido, por ex., com a ferramenta de fixação manual EHS M. Proteção antifogo testada, classe de resistência ao fogo R 120 conforme a Certificação técnica europeia ETA-07/0135 para betão.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Autoroscante não
Carga permitida na zona força de tração 1
Comprimento 25 mm
Cor zinco
Diâmetro de perfuração mín. 8 mm

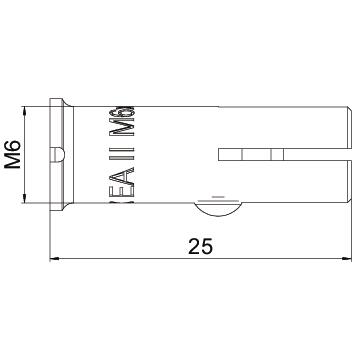

Dimensão M6x25
Dispositivo de fixação Outros
Geeignet für Baustoff Betão, Naturstein
Material Aço
Medida L 25 mm
Permissões existentes sim
Profundidade de enroscar máx. 14 mm
Profundidade de enroscar mín. 6 mm
Profundidade do furo 25 mm
Rosca M6
Rosca métrica 6
Superfície eletrogalvanizado
Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada
Tipo de rosca métrico
Versão Impacto
Todos os tipos

Todos os tipos

Tipo Comprimento Rosca Carga permitida na zona força de tração Ref. Quantidade Qte. minima fornec.
EA II M 6x25 25 mm M6 1 3492200
100 Unidade
EA II M 8x25 25 mm M8 1,4 3492206
100 Unidade
EA II M 8x30 30 mm M8 2 3492208
100 Unidade
EA II M 10x25 25 mm M10 1,9 3492214
50 Unidade
EA II M 10x30 30 mm M10 2 3492216
50 Unidade
EA II M 10x40 40 mm M10 3 3492218
50 Unidade
EA II M 12x25 25 mm M12 1,9 3492224
50 Unidade
EA II M 12x50 50 mm M12 4,3 3492230
50 Unidade
EA II M 8x40 A4 40 mm M8 2 3492240
50 Unidade
EA II M 10x40 A4 40 mm M10 3 3492244
50 Unidade
EA II M 12x50 A4 50 mm M12 4,3 3492248
50 Unidade
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.

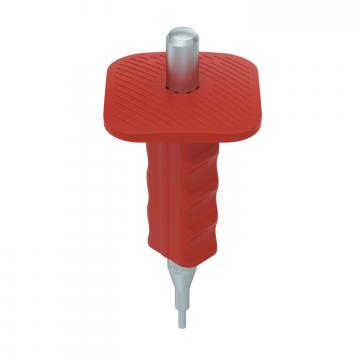

Ferramenta de fixação para âncoras de fixação Ferramenta de fixação para âncoras de fixação EHS M6x25/30Plus 3492940
1 Unidade
Downloads

Download

Declaração de conformidade UE EA II M 6x25 / 3492200 , 0.11MB , pdf
Download

Não estão disponíveis quaisquer memórias descritivas para este produto
