Ancoragem por perno FAZ II P G
Ref. 3498938 | EAN 4012197507244
- Descrição do produto
-

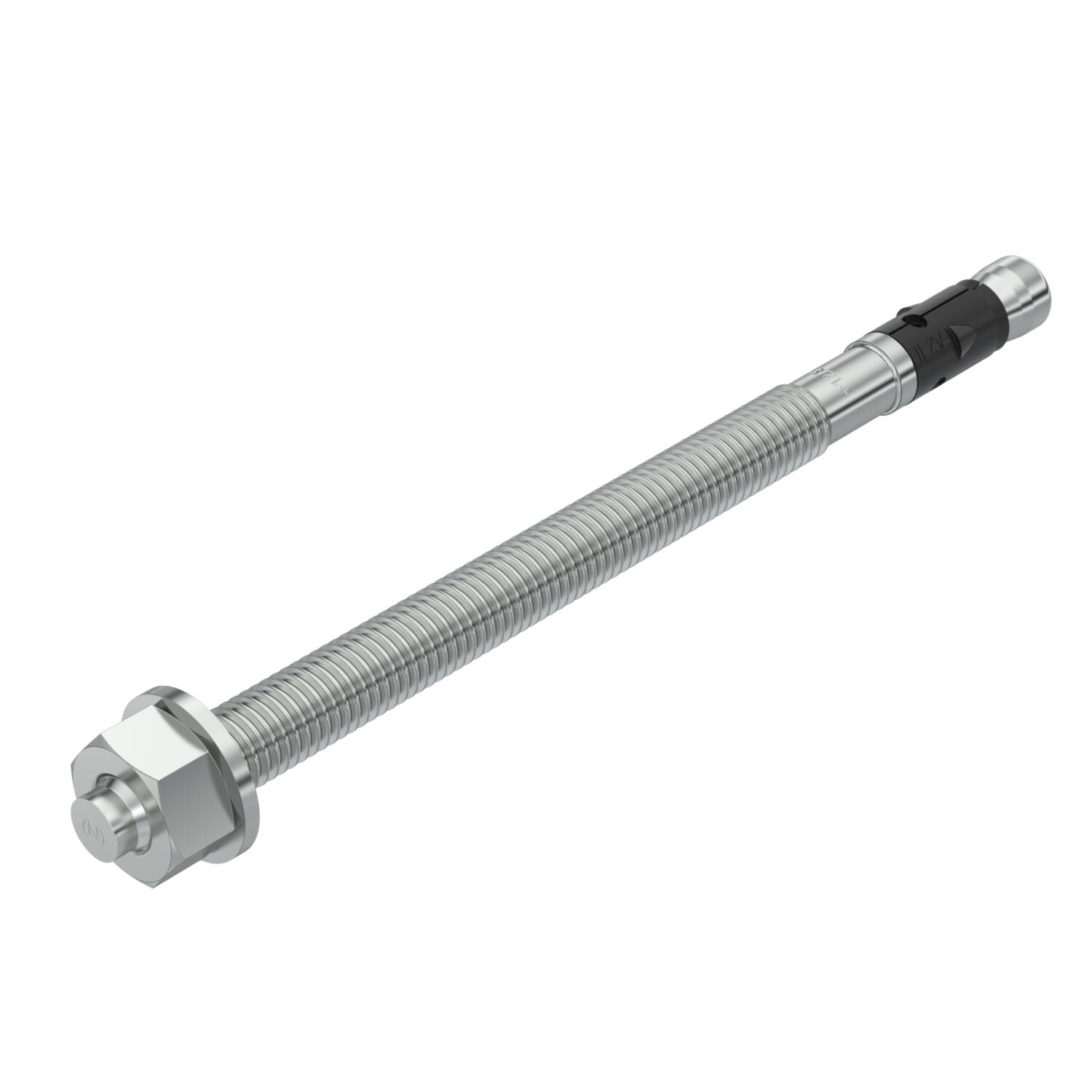

Descrição do produtoPerno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
-
- Dados técnicos
-
Dados técnicos
Amplitude dos terminais 100 mm Área de aperto máx. 120 mm Área de aperto mín. 100 mm Avaliação sísmica da ETA C1 e C2 Comprimento 200 mm Comprimento da rosca 151 mm Cor zinco Diâmetro de perfuração mín. 12 mm Dimensão M12x200 Largura da chave 19 Material Aço Medida L 200 mm Parafuso de ancoragem dispositivo de fixação Porca Permissões existentes sim Profundidade do furo 88,5 mm Rosca M12 Rosca métrica 12 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Montagem por encaixe, Instalação pré-posicionada, Montagem à distância Tipo de rosca métrico Versão para pressionar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Perno - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica FAZIIPlus 12/100 / 3498938 , 0.16MB , pdfDeclaração de conformidade UE FAZIIPlus 12/100 / 3498938 , 0.11MB , pdfDeclaração de desempenho FAZIIPlus 12/100 / 3498938 , 0.98MB , pdfEuropean Technical Assessments fischer Bolzenanker FAZ II Plus , 1.21MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
