Ancoragem por perno FAZ II P G
Ref. 3498912 | EAN 4012197507176
- Descrição do produto
-

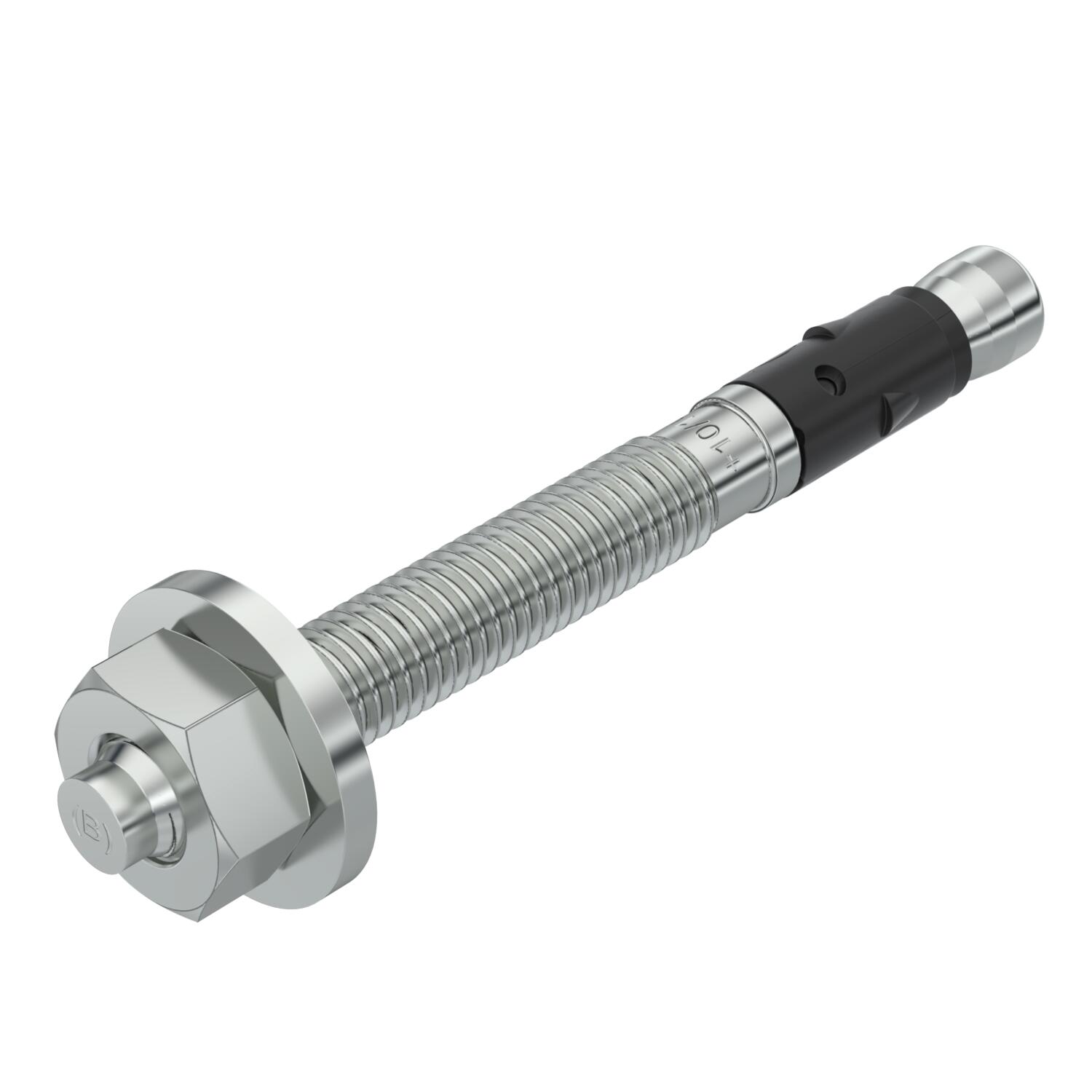

Descrição do produtoPerno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
-
- Dados técnicos
-
Dados técnicos

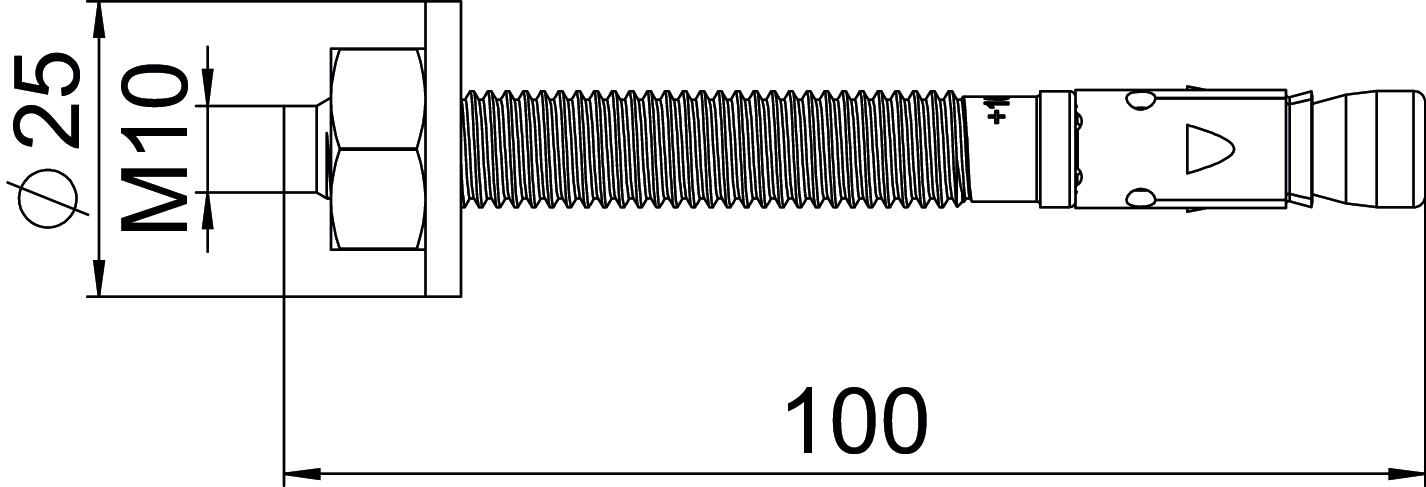

Amplitude dos terminais 10 mm Área de aperto máx. 30 mm Área de aperto mín. 10 mm Avaliação sísmica da ETA C1 e C2 Comprimento 95 mm Comprimento da rosca 53 mm Cor zinco Diâmetro de perfuração mín. 10 mm Dimensão M10x95 Largura da chave 17 Material Aço Medida L 95 mm Parafuso de ancoragem dispositivo de fixação Porca Permissões existentes sim Profundidade do furo 74,5 mm Rosca M10 Rosca métrica 10 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Montagem por encaixe, Instalação pré-posicionada, Montagem à distância Tipo de rosca métrico Versão para pressionar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Perno - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica FAZIIPlus 10/10 / 3498912 , 0.17MB , pdfDeclaração de conformidade UE FAZIIPlus 10/10 / 3498912 , 0.11MB , pdfDeclaração de desempenho FAZIIPlus 10/10 / 3498912 , 0.98MB , pdfEuropean Technical Assessments fischer Bolzenanker FAZ II Plus , 1.21MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
