Nota: este produto está descontinuado.
Pode encontrar a referência atual aqui: 6036234 / Ângulo 45º 85 FT
Ângulo 45º 85 FT
Ref. 7067313 | EAN 4012196991228
- Descrição do produto
-
Descrição do produtoÂngulo 45°, horizontal, para todos os tipos de caminho de cabos com altura lateral de 85 mm.
O acessório é fornecido desmontado. A união curva WKV 85 foi concebida para ângulos de 90° e pode ser adaptada, no local, para ângulos de 45°.
Inclui o respetivo material de fixação.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção horizontal Curva (ângulo) 45° Dimensão 85x300 Espessura das chapas 1 mm Funktionsgaranti não Instalação no pavimento não Material Aço Perfuração lateral não Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Versão conector conector fornecido Versão para grandes cargas não Dimensões

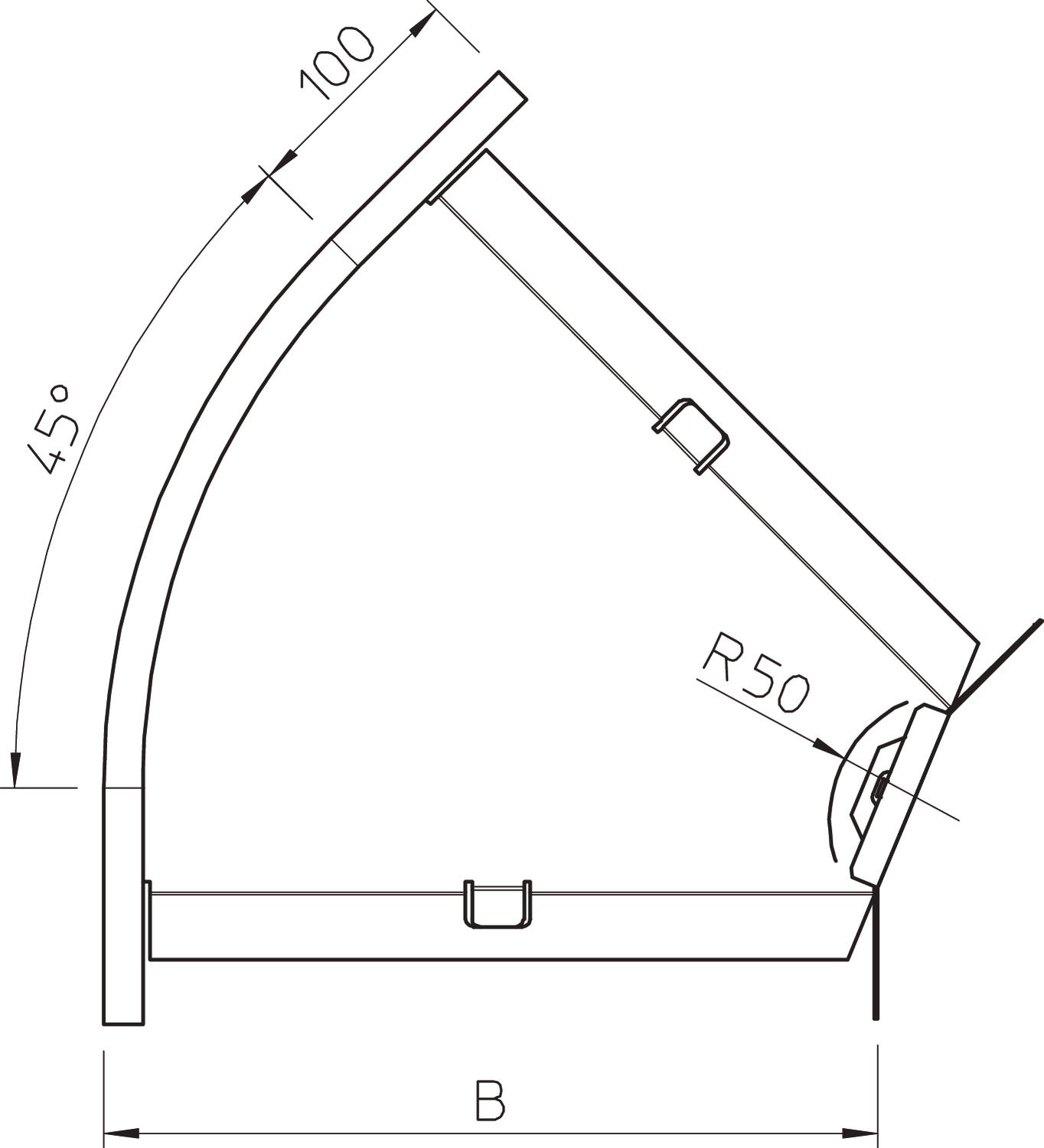

Altura 3 in Altura 85 mm Largura 12 in Largura 300 mm Medida B 300 mm Medida R 50 mm - Todos os tipos
- Downloads
-
Ficha técnica RB 45 830 FT / 7067313 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RB 45 830 FT / 7067313 , 0.13MB , pdfREACH Declaração de conformidade RB 45 830 FT / 7067313 , 0.12MB , pdfRoHS Declaração de conformidade RB 45 830 FT / 7067313 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem para sistemas de caminho de cabos aparafusáveis , 9.41MB , pdf
