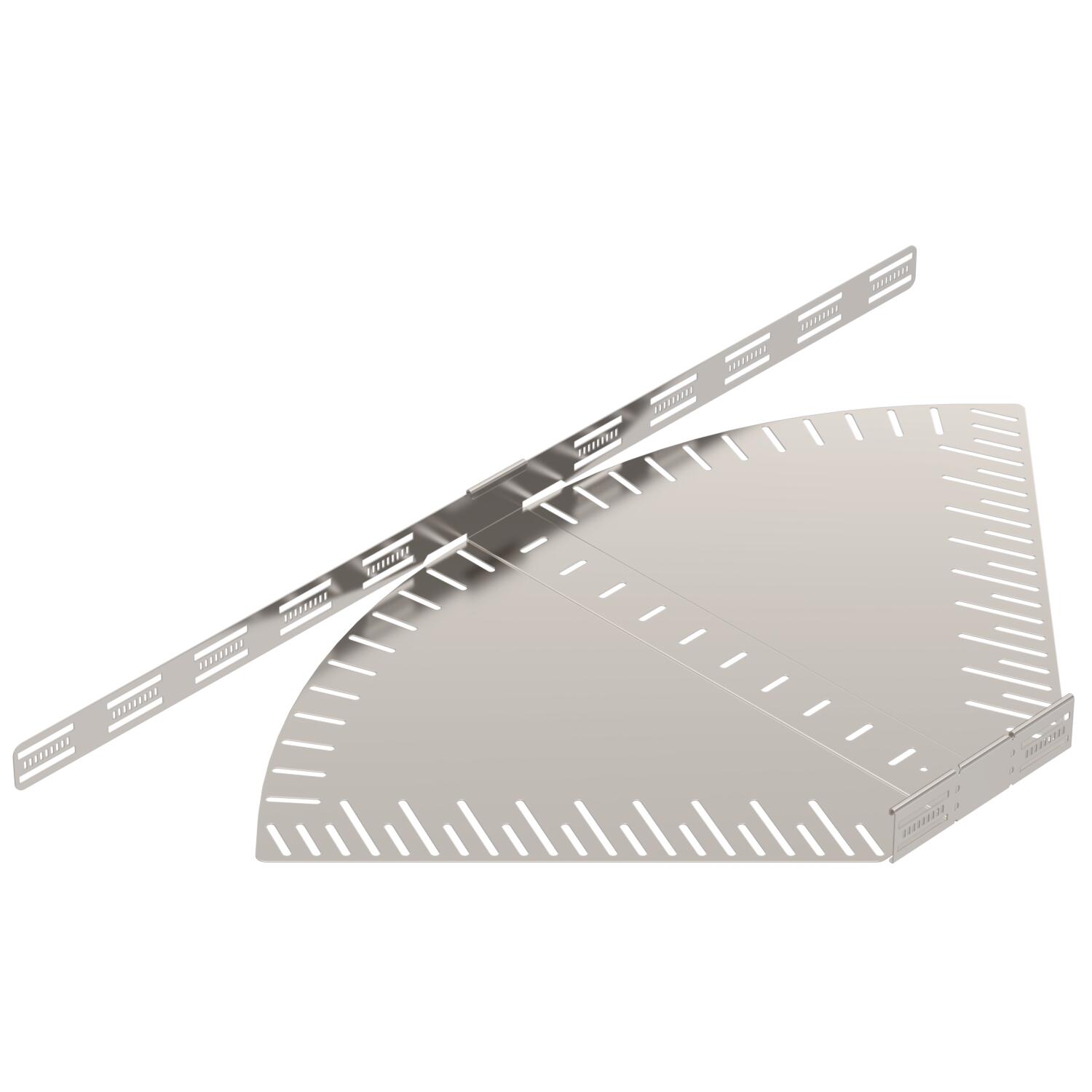

Ângulo ajustável 60 A4
Ref. 6037182 | EAN 4012197341558
- Descrição do produto
-
Descrição do produtoÂngulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção horizontal Com tampa não Cor aço inoxidável Curva (ângulo) regulável Dimensão 60x600 Espessura da base 1,25 mm Espessura da travessa 1,25 mm Espessura das chapas 1,25 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Instalação no pavimento sim Material Aço inoxidável 1.4571 Modelo Arco articulado_completo Número recomendado de parafusos 16 St. Perfuração lateral sim Representação de orifícios NATO não Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Versão conector União integrada Versão para grandes cargas não Dimensões

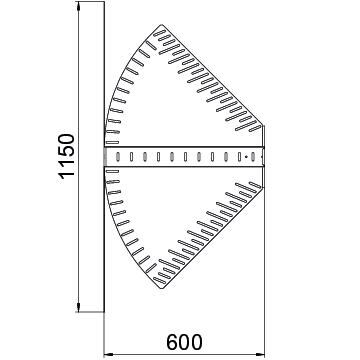

Altura 60 mm Largura 600 mm Medida B 600 mm Medida L 1150 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 48,1341 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 48,1341 kg CO2e / 1 Peça - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

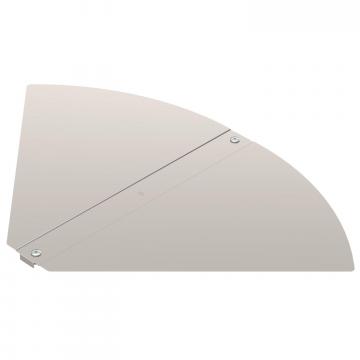

Tampa para ângulo ajustável A4
RBD W 600 A4 6037582 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
Ficha técnica RB W 660 A4 / 6037182 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RB W 660 A4 / 6037182 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido RB W 660 A4 / 6037182 , 0.09MB , pdfREACH Declaração de conformidade RB W 660 A4 / 6037182 , 0.12MB , pdfRoHS Declaração de conformidade RB W 660 A4 / 6037182 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
