Ângulo vertical 90°, subida 85 FS
Ref. 7007246 | EAN 4012195711599
- Descrição do produto
-

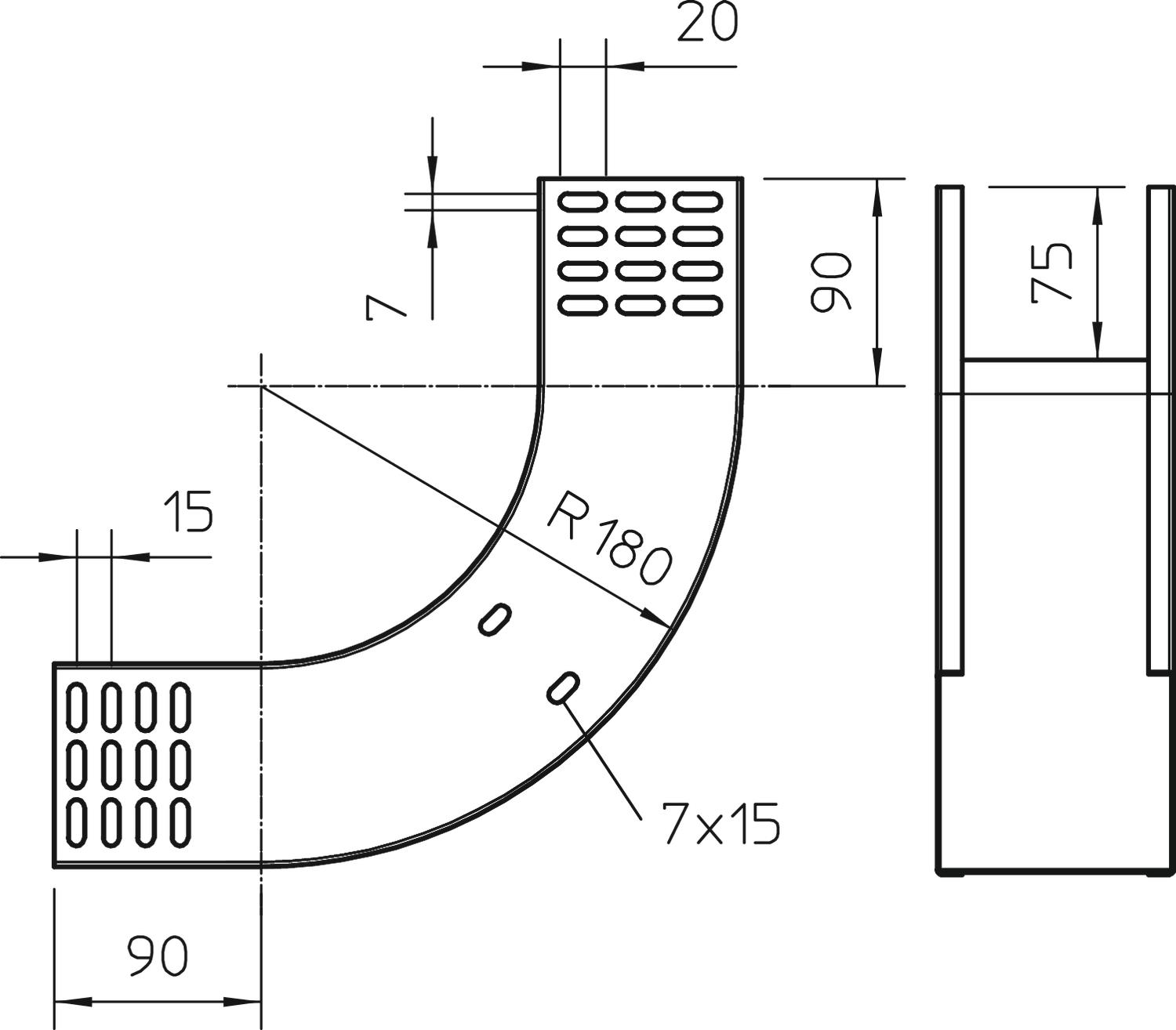

Descrição do produtoÂngulo vertical de 90° na versão ascendente para todos os tipos de caminhos de cabos em chapa com 85 mm de altura lateral.
O ângulo vertical é colocado sobre a extremidade do caminho de cabos e aparafusado.
Os materiais de fixação devem ser encomendados separadamente.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção vertical ascendente Altura 3 in Altura 85 mm Cor zinco Curva (ângulo) 90° Dimensão 85x500 Espessura das chapas 1 mm Funktionsgaranti não Instalação no pavimento não Largura 20 in Largura 500 mm Material Aço Medida B 500 mm Pegada de CO2 (GWP) do berço ao portão 8,734 kg CO2e / 1 Peça Perfuração lateral não Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado Versão conector sem conector Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RBV 850 S FS / 7007246 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RBV 850 S FS / 7007246 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido RBV 850 S FS / 7007246 , 0.09MB , pdfREACH Declaração de conformidade RBV 850 S FS / 7007246 , 0.12MB , pdfRoHS Declaração de conformidade RBV 850 S FS / 7007246 , 0.12MB , pdfInstruções de montagem Instruções de montagem para sistemas de caminho de cabos aparafusáveis , 9.41MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
