Anilha 9 | | 4,3 | 0,8 | M4

morepic-1

morepic-2

Anilha

Ref. 3402045 | EAN 4012195299899

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha conforme norma DIN 125, modelo A, para aplicação universal.

Dados técnicos

Dados técnicos

Com engrenagem	não
Diâmetro exterior	9 mm
Diâmetro interior	4,3 mm
Dimensão	M4
Em forma de faceta	não
Endurecido	não
Espessura do material	0,8 mm
Forma do orifício	redondo

Material	Aço
Medida d	4,3 mm
Medida d mín.	9 mm
Medida h	0,8 mm
Pegada de CO2 (GWP) do berço ao portão	0,0014 kg CO2e / 1 Peça
Rosca	M4
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Unidade	100 Unidade
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Unidade	100 Unidade
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Unidade	100 Unidade
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Unidade	100 Unidade
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Unidade	100 Unidade

Downloads

Ficha técnica WS M4 D09 G / 3402045 , 0.14MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Brochura False ceiling installations , 2.70MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade UE WS M4 D09 G / 3402045 , 0.06MB , pdf

Download

REACH Declaração de conformidade WS M4 D09 G / 3402045 , 0.12MB , pdf

Download

RoHS Declaração de conformidade WS M4 D09 G / 3402045 , 0.13MB , pdf

Download

Gráfico do produto WS M4 D09 G / 3402045, 16.16 kB, jpg

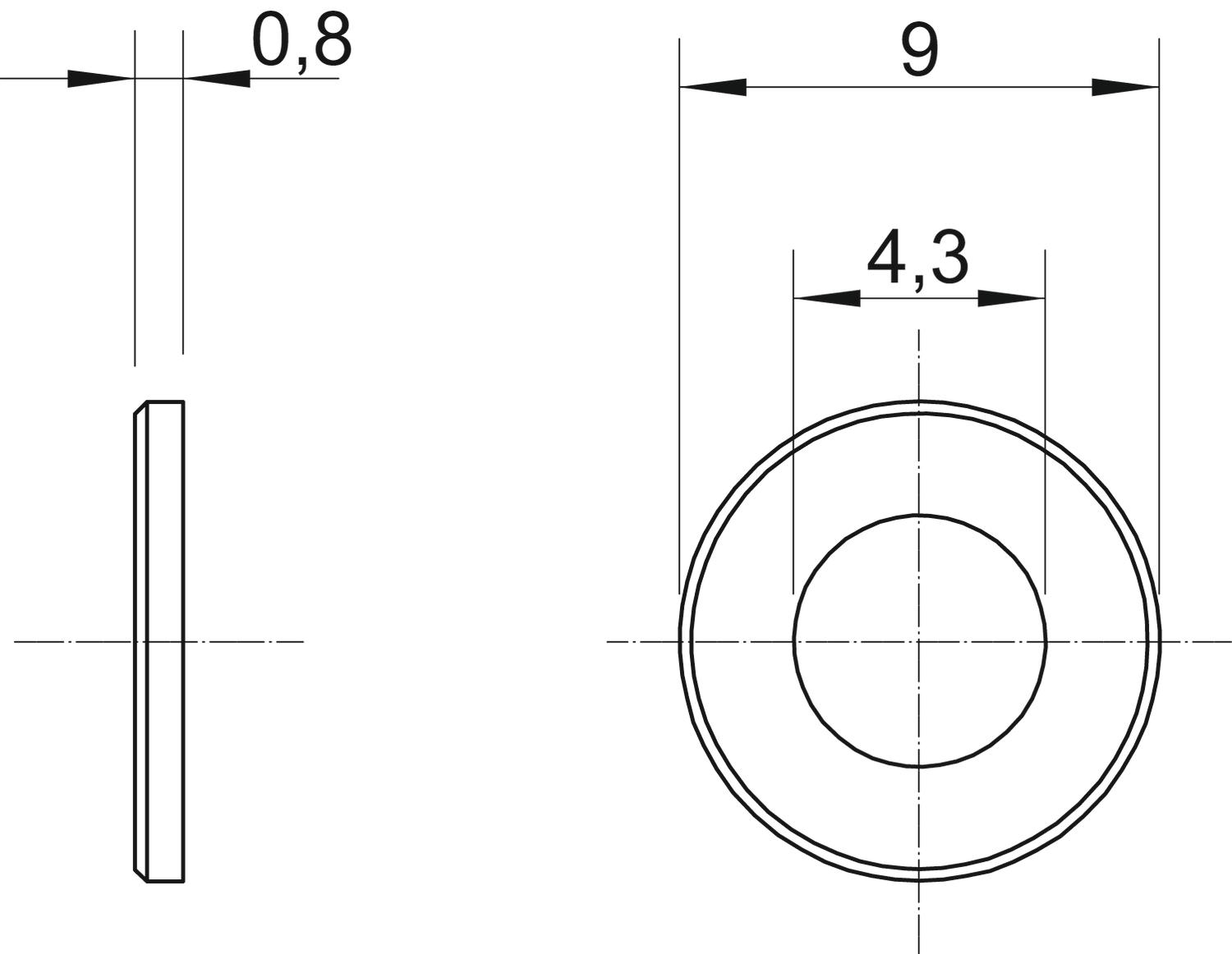

Desenho cotado WS M4 D09 G / 3402045, 61.66 kB, jpg

WS M4 D09 G / 3402045
