Barra equipotencial para interior, testada VDE 217 | 63 | 67,5 | | cinzento

Barra equipotencial para interior, testada VDE

Ref. 5015650 | EAN 4012195378556

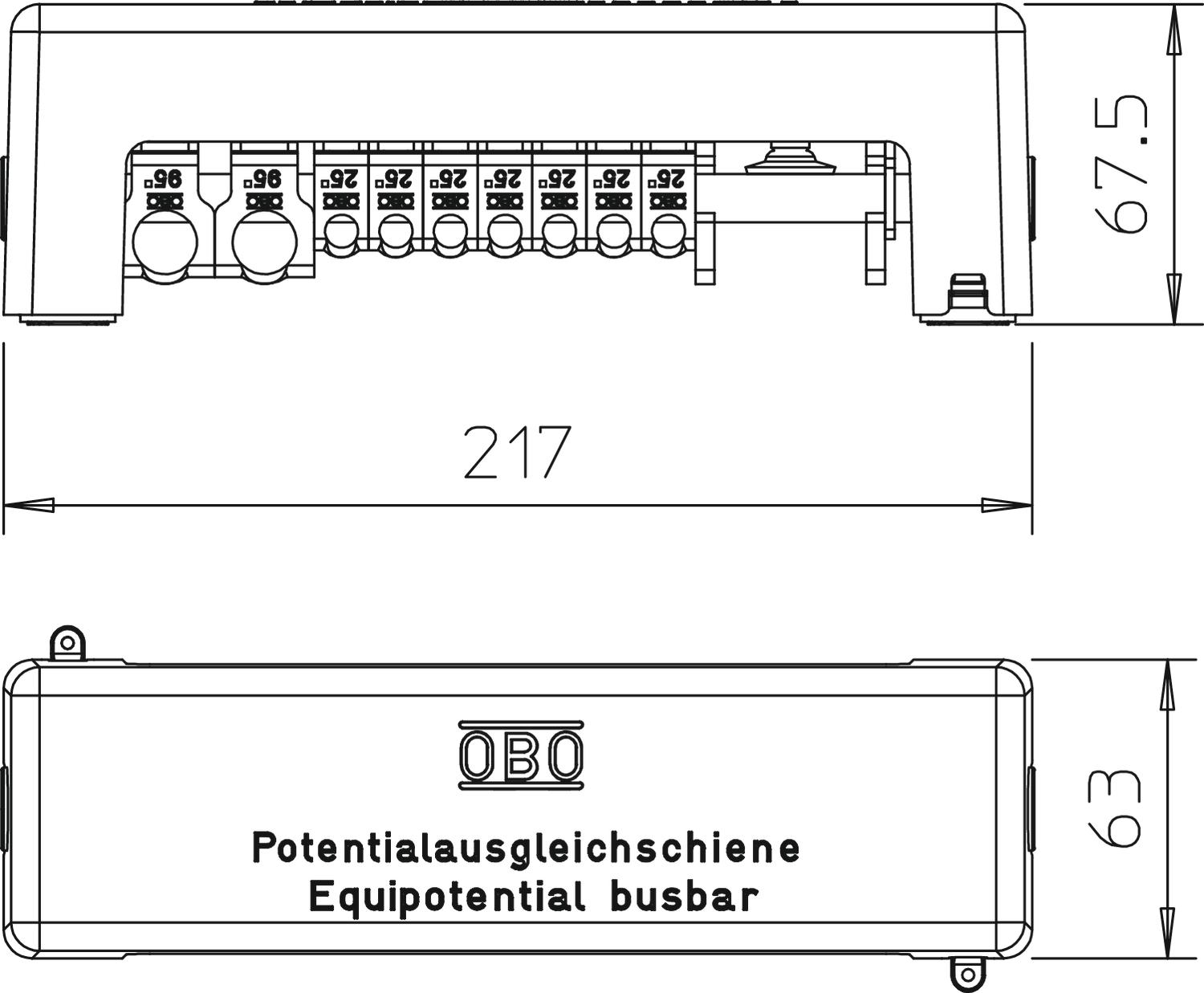

Ref. / Tipo	5015650 / 1801 VDE

Comprimento	217 mm

Largura	63 mm

Altura	67,5 mm

Cor	cinzento

Descrição do produto

Descrição do produto

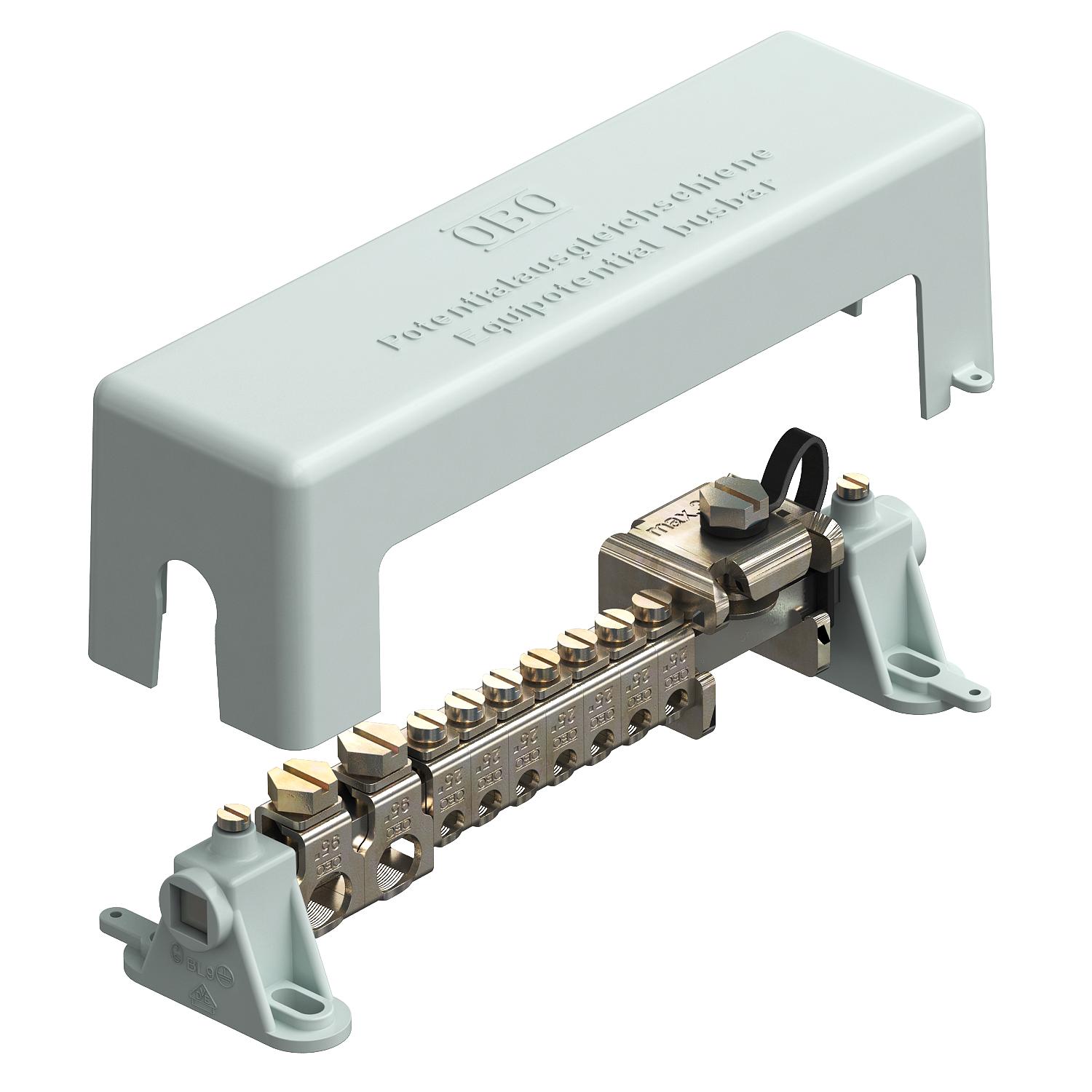

Régua equipotencial de terras para sistemas de equipotencialização conforme DIN VDE 0100-410/-540, bem como para compensação de potencial para proteção contra descargas atmosféricas conforme a DIN VDE 0185-305

• Conforme a VDE 0618, Parte 1
• Com calha de aperto 10 x 10 mm em latão, niquelado
• Com régua de junção protegida contra contacto, em aço galvanizado
• Cobertura e suportes de calhas em poliestireno, cinzento
• Cobertura selável / adequada para inscrição
• Capacidade para corrente de descargas atmosféricas 100 kA (10/350)
• Dispositivo de aperto com retenção de parafuso contra auto afrouxamento (exigido por ex. na indústria)

Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos de até 2,5-25 mm² ou cabos flexíveis até 16 mm² (máx. de Ø 7 mm)
• 2 cabos unifilares ou multifilares rígidos de até 25-95 mm² ou cabos flexíveis até 70 mm² (máx. de Ø 13,5 mm)
• 1 condutor plano 30 x 3,5 mm

Com cobertura selável,
em plástico resistente

Dados técnicos

Dimensões

Altura	67,5 mm
Comprimento	217 mm
Cor	cinzento
Dimensão	217mm
Isolante	sim
Largura	63 mm
Material	Latão
Material da calha de contacto	Latão
Material do borne	Aço

Modelo	Montagem modular
Número de ligações de cabos até 25 mm², rígido	7
Número de ligações de cabos até 95 mm², rígido	2
Número de ligações de condutores planos até 30 mm	1
Pegada de CO2 (GWP) do berço ao portão	1,778 kg CO2e / 1 Peça
Superfície da calha de contacto	niquelado
Superfície do borne	eletrogalvanizado
Versão	com tampa

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Cor	Ref.	Quantidade	Qte. minima fornec.
1801 VDE	217 mm	63 mm	67,5 mm	cinzento	5015650	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

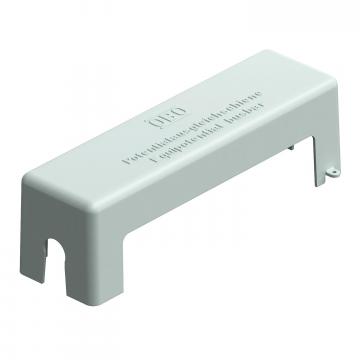

Tampa para 1801 VDE	1801 AH	5015707	Unidade	1 Unidade

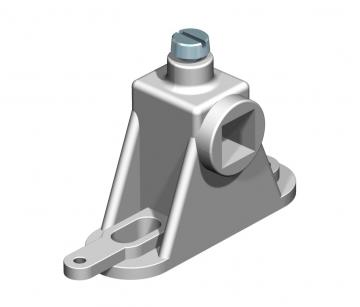

Suporte de barra para 1801 VDE	1801 SCH	5015715	Unidade	10 Unidade

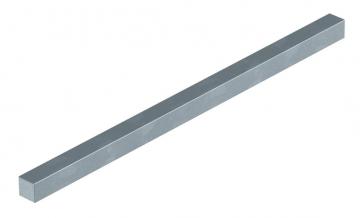

Barra de ligação para 1801 VDE	1801 KL1	5015723	Unidade	1 Unidade

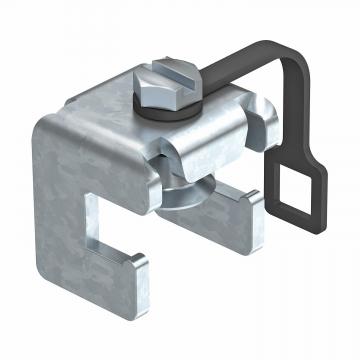

Ligador de condutor plano até FL 30 para 1801 VDE	1801 RK30	5015731	Unidade	1 Unidade

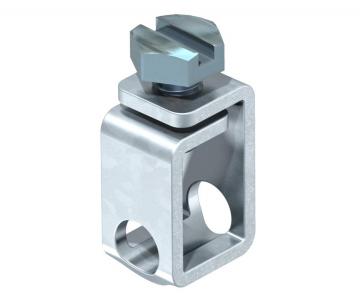

Ligador de condutor redondo até 25 mm² para 1801 VDE	1801 RK25	5015758	Unidade	10 Unidade

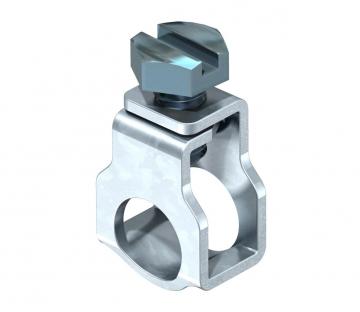

Ligador de condutor redondo desde 25 mm² para 1801 VDE	1801 RK95	5015766	Unidade	10 Unidade

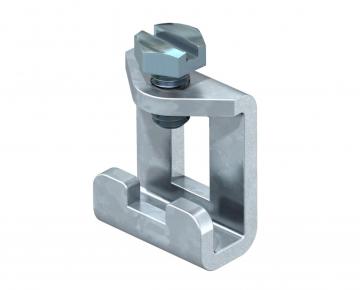

Ligador condutor plano desde FL 30 para 1801 VDE	1801 RK40	5015774	Unidade	1 Unidade
