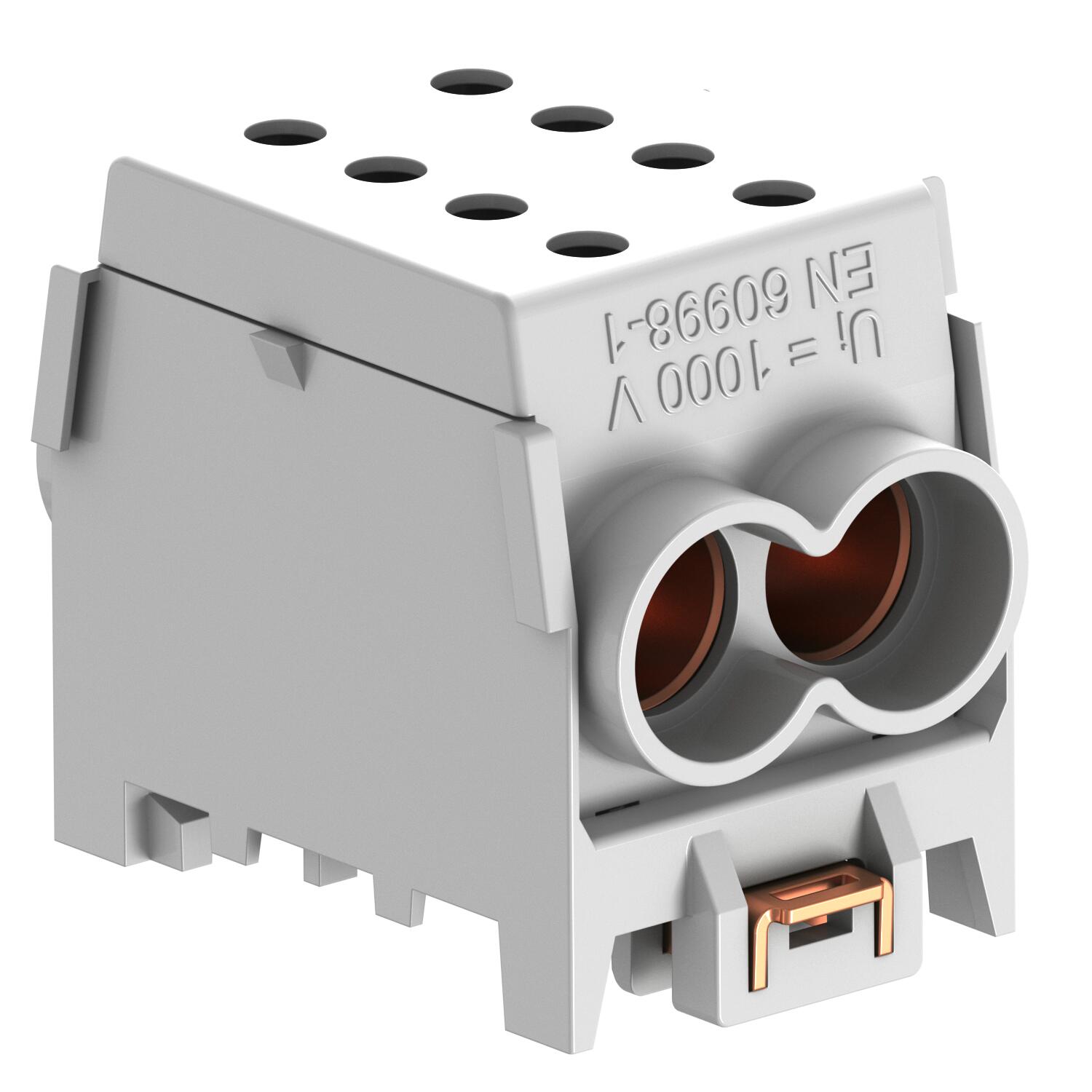

Borne de derivação do cabo principal, 1 polos
Ref. 2009042 | EAN 4012196614356
- Descrição do produto
-
Descrição do produtoTerminal de derivação da linha principal de 1 polo, secções transversais de conexão do condutor de 4 x 70 mm² por polo. Com 2 parafusos por ponto de aperto para pressão de contacto segura. Fixação rápida de alta resistência em chapa de aço galvanizada para fácil montagem em calhas DIN.
As tampas dos terminais estão disponíveis nas cores comuns dos condutores.
-
- Dados técnicos
-
Dados técnicos

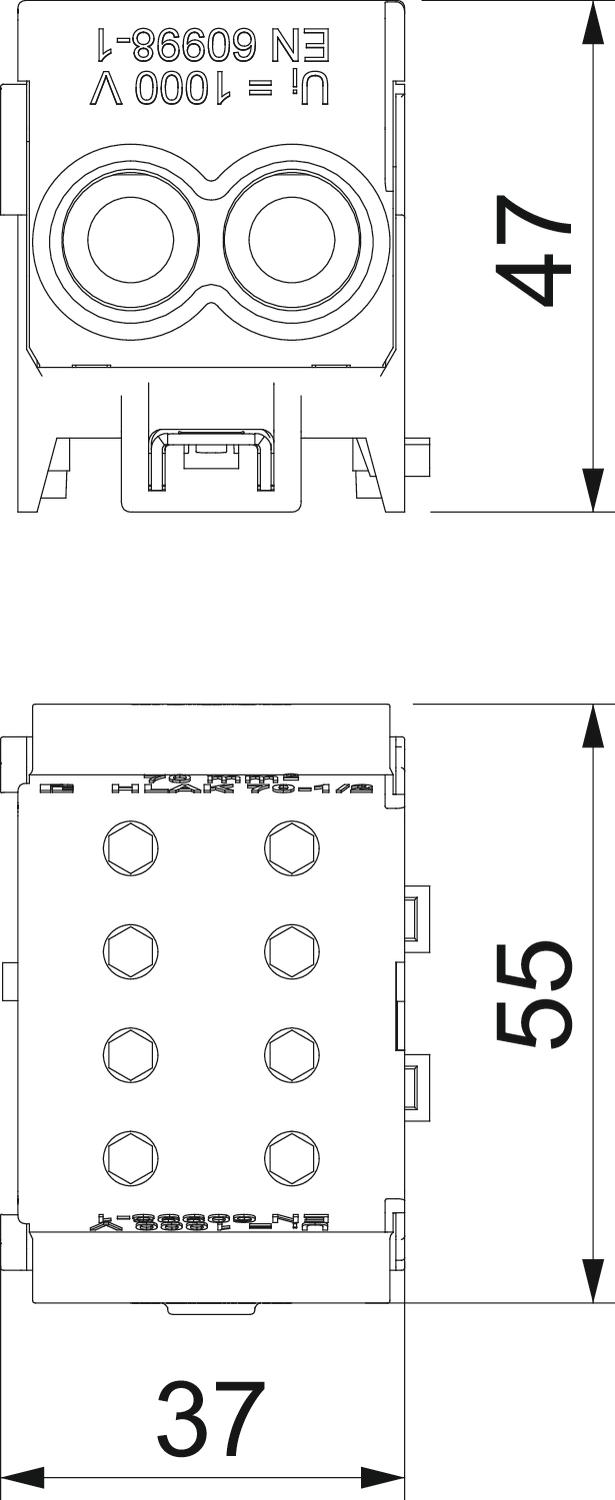

Adequado à ligação do condutor de fita não Adequado à ligação do condutor de setor sim Adequado à ligação do condutor redondo sim Altura 40 mm Apropriada para condutor flexível não Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Com alavancas de acionamento não Conformidade com ROHS sim Cor cinzento Corrente nominal 190 A Dimensão 70/70mm² Gama de temperaturas de aplicação máx. 70 °C Gama de temperaturas de aplicação mín. -25 °C Largura 55 mm Livre de halogéneos sim Material isolante Termoplástico Máx. Corrente nominal Ie 190 A Máx. Corte transversal do condutor 70 mm² Máx. Secção transversal do cabo 70 mm² Número de polos 1 Número de pontos de aperto 4 Número de pontos de aperto por polo 4 Pegada de CO2 (GWP) do berço ao portão 0,037 kg CO2e / 1 Peça Posição de ligação em cima/em baixo resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 960 °C Resistente sim Secção transversal de ligação multifilar máx. 70 mm² Secção transversal de ligação multifilar mín. 4 mm² Secção transversal nominal mín. 70 mm² Secção transversão do condutor conectável de fio fino com ponteira máx. 50 mm² Secção transversão do condutor conectável de fio fino com ponteira mín. 4 mm² Secção transversão do condutor conectável de um fio máx. 70 mm² Secção transversão do condutor conectável de um fio mín. 4 mm² Secção transversão do condutor conectável de vários fios máx. 70 mm² Secção transversão do condutor conectável de vários fios mín. 4 mm² Temperatura ambiente 40 °C Tensões nominais 960 V Testado pela VDE sim Tipo de ligação aparafusar Transparente não - Todos os tipos
- Downloads
-
Ficha técnica HLAK 1-2x70 GR / 2009042 , 0.22MB , pdfDeclaração de conformidade UE HLAK 1-2x70 GR / 2009042 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido HLAK 1-2x70 GR / 2009042 , 0.10MB , pdfREACH Declaração de conformidade HLAK 1-2x70 GR / 2009042 , 0.12MB , pdfRoHS Declaração de conformidade HLAK 1-2x70 GR / 2009042 , 0.13MB , pdf
