Borne de terra para sistemas de montagem fotovoltaicos
Ref. 5051520 | EAN 4012197368715
- Descrição do produto
-

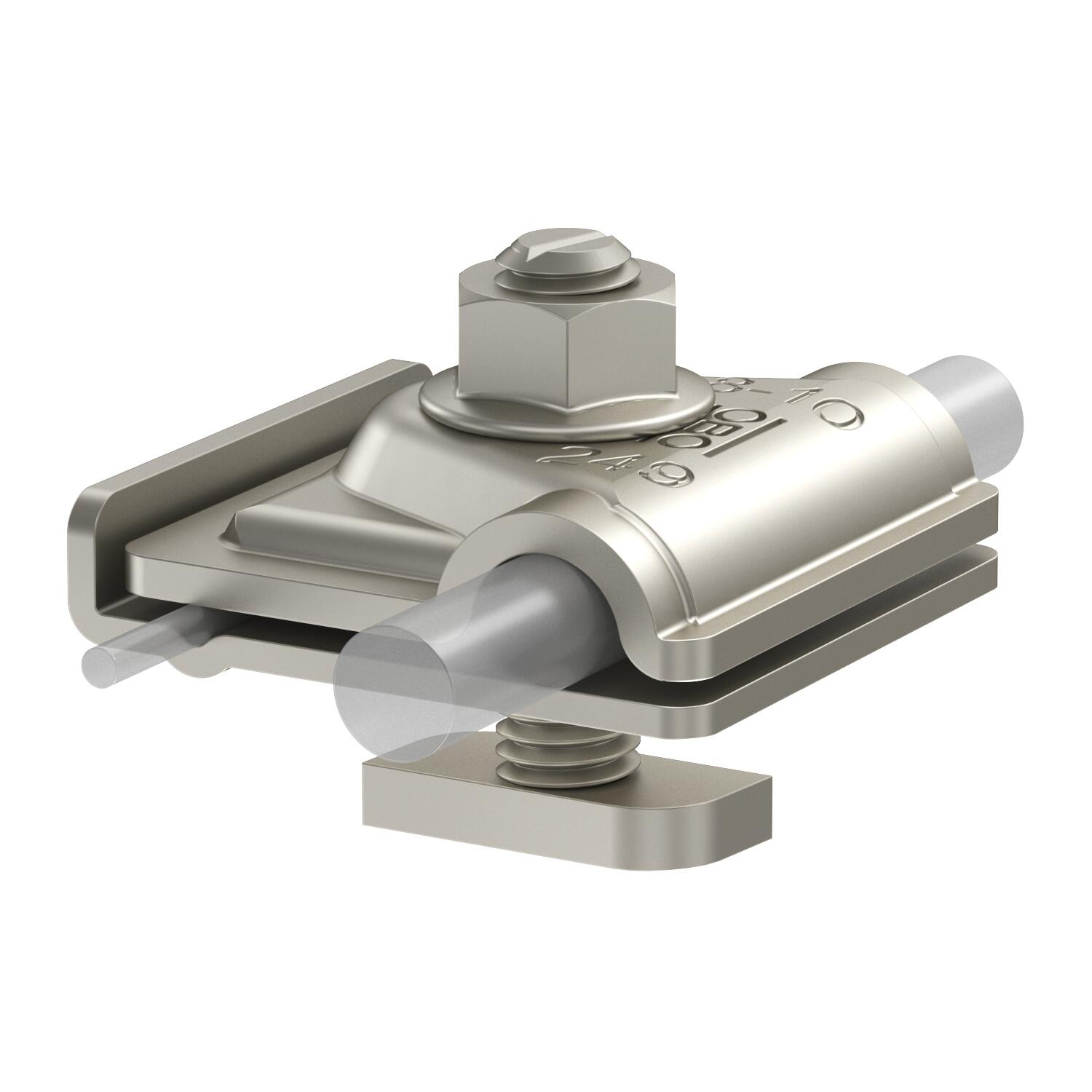

Descrição do produtoBorne de terra pré-montado para a integração de sistemas de montagem fotovoltaicos na ligação equipotencial. Adequado para integração de sistemas de montagem fotovoltaicos num sistema externo de proteção contra descargas atmosféricas.
• Capacidade de conduzir correntes de raios até 100 kA (10/350)
• Montagem rápida através do mecanismo de mola integrado
• Para fixação de condutores redondos RD 8-10
• Para fixação de cabos de um fio/multifilamentares: 6-50mm²
• Para perfis com ranhura de 10 mm
• Em conformidade com os requisitos da DIN EN 62561-1
-
- Dados técnicos
-
Dados técnicos
Adequado para Cabo de terras Ajuste RD8-10 + 6-50mm² mm Apropriado para conector Outros Capacidade de carga da corrente de raio H/100 kA Diâmetro de condutor redondo condutor 1 máx. 10 mm Diâmetro de condutor redondo condutor 1 mín. 8 mm Dimensão 8-10mm Material Aço inoxidável, livre de ferrugem 1.4301 Tipo de conector Borne de ligação multiusos Tipo de parafuso de fixação Parafuso de aperto Dimensões

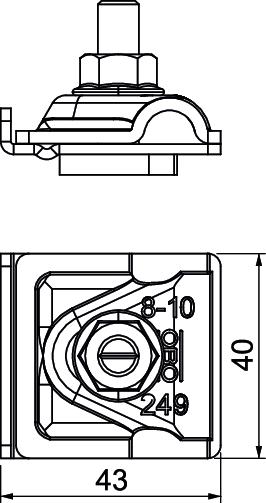

Altura 34 mm Comprimento 40 mm Largura 43 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,5919 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 0,5919 kg CO2e / 1 Peça - Todos os tipos
- Downloads
-
Ficha técnica 249 PV10 6-50V2A / 5051520 , 0.15MB , pdfREACH Declaração de conformidade 249 PV10 6-50V2A / 5051520 , 0.12MB , pdfRoHS Declaração de conformidade 249 PV10 6-50V2A / 5051520 , 0.13MB , pdfInstruções de montagem PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfInstruções de montagem PV mounting systems Magic PV Flat Basic , 3.87MB , pdfInstruções de montagem PV mounting systems Magic PV Flat Pro , 5.30MB , pdfInstruções de montagem PV mounting systems for pitched roofs , 3.94MB , pdfInstruções de montagem PV mounting systems Magic PV Flat Glue , 3.57MB , pdf
