Caixa de aparelhagem de encastrar UP 46, hermética
Ref. 2003706 | EAN 4012196715886
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem de encastrar com entradas de membrana herméticas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 46 mm.
• 4 x 3 cúpulas de parafusos
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 2 entradas até Ø 20 mm em uniões de ligação
• 2 entradas até Ø 12 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-

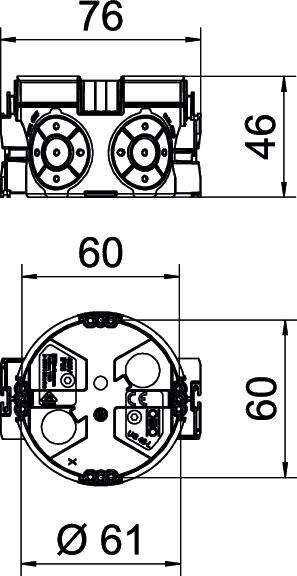

Dimensões
Altura 46 mm Com abraçadeira para pregos não Com parafusos não Cor preto negro / azul acinzentado Diâmetro 60 mm Dimensão Ø60mm, H46mm Entrada pela parte de trás sim Entradas combinadas Ø 20 / 25 mm 4 Entradas de tubos Ø 20 mm 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP 30 Hermético sim Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de entradas 8 para diâmetro de tubo 20/25 mm Pegada de CO2 (GWP) do berço ao portão 0,0692 kg CO2e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C Resistente não Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Membrana de inserção - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Quick-Fix UP
ZU 60-QF 2003740 25 Unidade
Anel de nivelamento UP 12 mm, caixa de aparelhagem
ZU 12-PR 2003742 25 Unidade
Anel de nivelamento UP 24 mm, caixa de aparelhagem
ZU 24-PR 2003744 25 Unidade
Tampa de sinalização UP para caixas de encastrar, simples
ZU 60-SD 2003760 50 Unidade
Espaçador UP
ZU 20-AS 2003746 25 Unidade - Downloads
-
Ficha técnica UG 46-L / 2003706 , 0.22MB , pdfDeclaração de conformidade UE UG 46-L / 2003706 , 0.13MB , pdfInstruções de montagem Instruções de montagem caixas de encastrar UP , 12.98MB , pdf
