Caixa de aparelhagem de encastrar UP 66, versão dupla
Ref. 2003720 | EAN 4012196959082
- Descrição do produto
-
Descrição do produto
Caixa de aparelhagem dupla de encastrar para utilização em alvenaria com uma profundidade de instalação de pelo menos 66 mm.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 6 entradas de tubos combinadas Ø 20 e 25 mm
• 8 entradas até Ø 20 mm
• 6 entradas até Ø 14 mm
• 2 entradas até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos
Cor preto negro Dimensão 2x Ø60xH66mm Entrada pela parte de trás sim Entradas combinadas Ø 20 / 25 mm 6 Entradas de tubos Ø 20 mm 10 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos ou garras de expansão Forma oval Grau de proteção IP 30 Hermético não Livre de halogéneos sim Material Polipropileno Número de entradas 22 para diâmetro de tubo 20/25 mm resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Aberturas destacáveis Dimensões

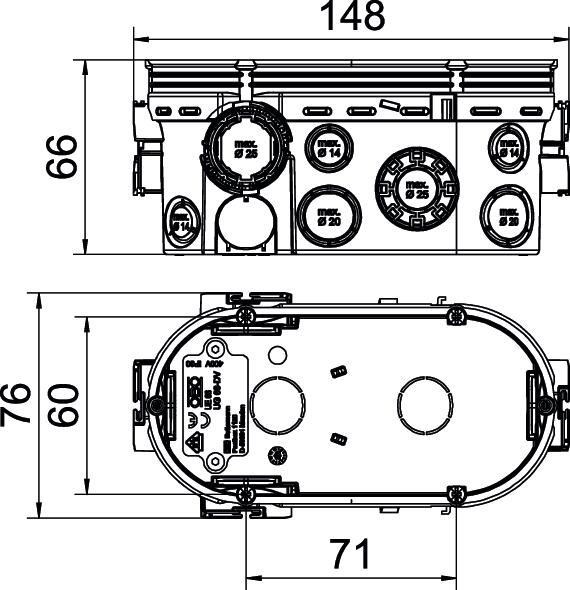

Altura 66 mm Comprimento 148 mm Largura 60 mm - Todos os tipos
