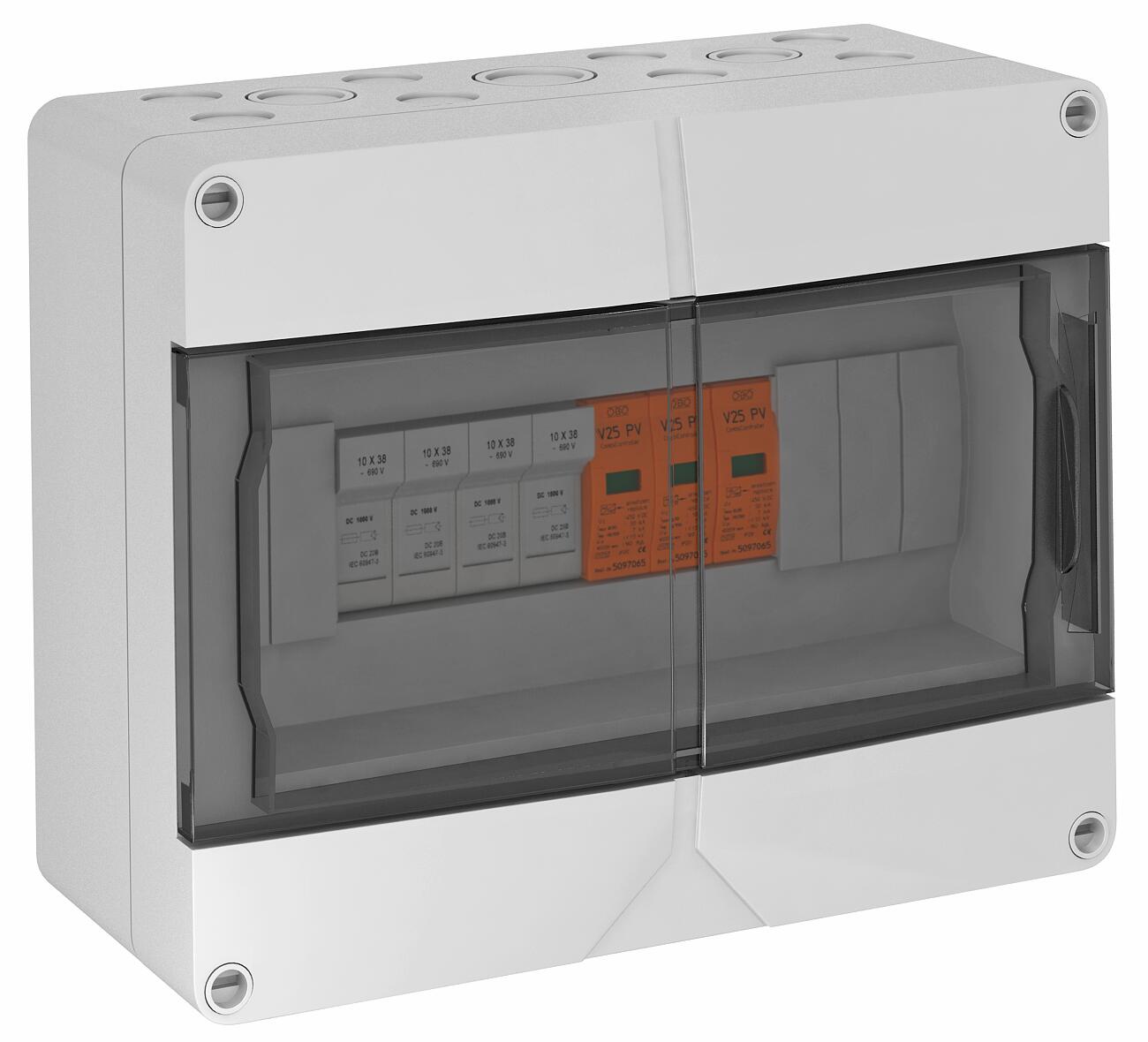

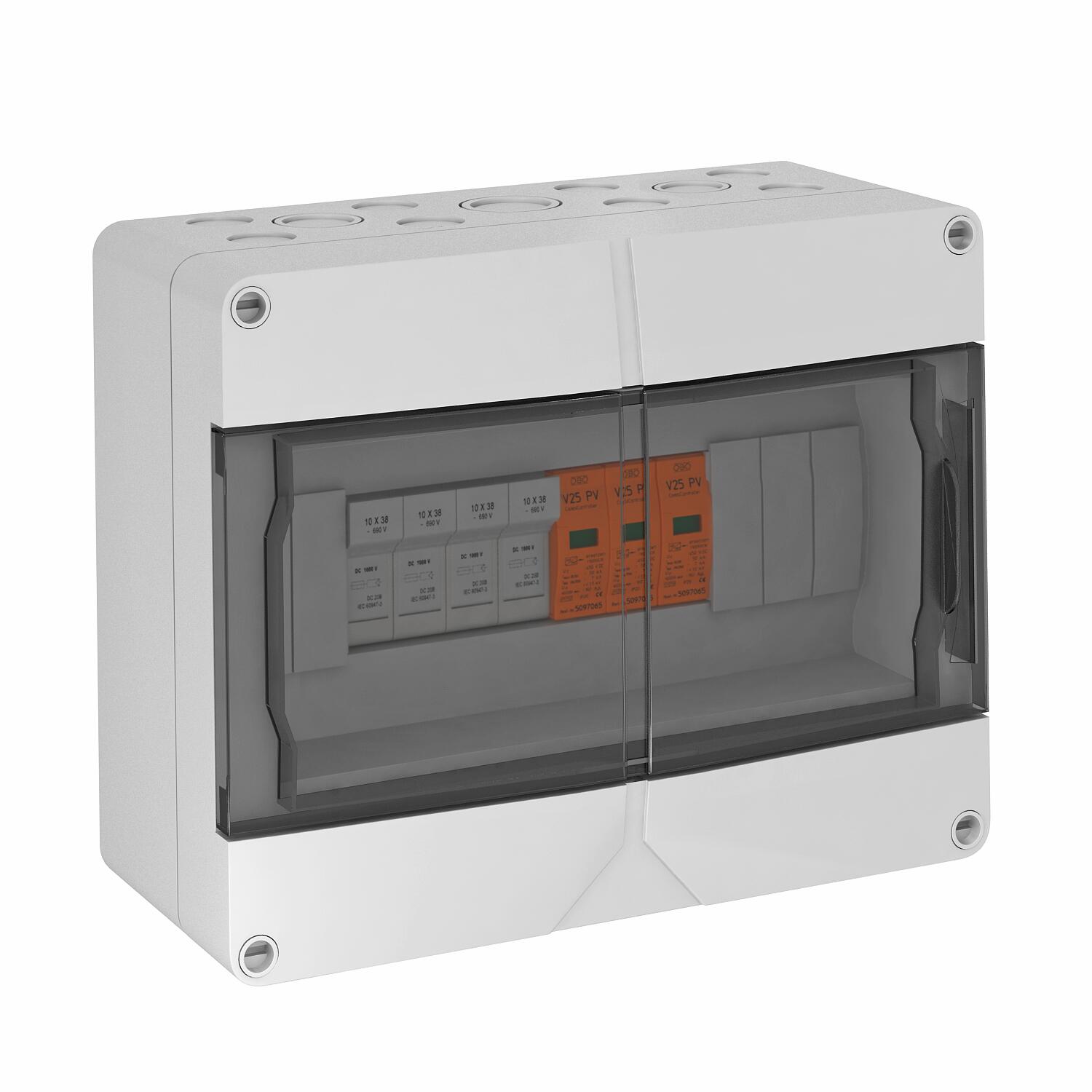

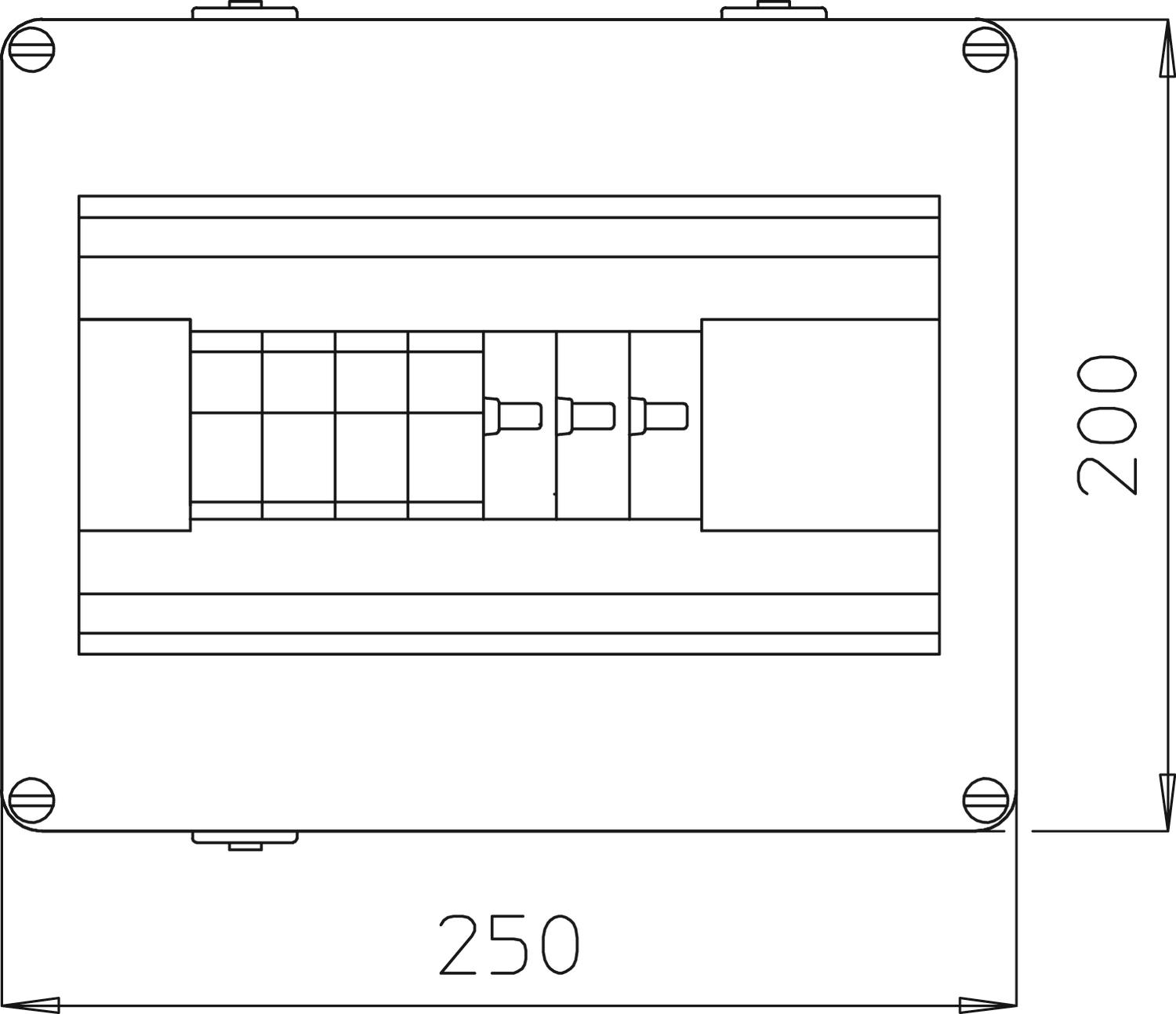

Caixa de conexão do gerador tipo 1+2 com 4 porta-fusíveis para cabo 4 x 1
Ref. 5088640 | EAN 4012196422654
- Descrição do produto
-
Descrição do produtoSolução de sistema com fusíveis FV (não equipado) para inversor FV com 1 rastreador MPP

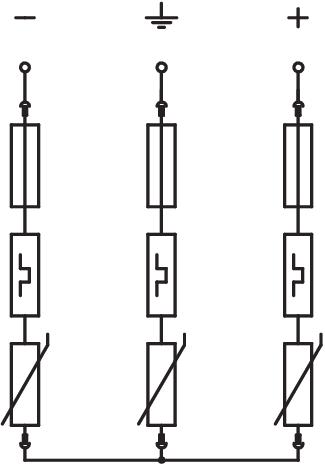

• Sistema de conexão em estrela, resistente a falhas VDE 0100-712 (50539-12)
• Nível reduzido de de proteção CC: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-450PV)
• Pólo (+) protegido através de 4 fusíveis FV 10x38mm (não equipado), 900V CC
• 4 pólos (-) protegidos por pontos de aperto de 6mm² em caixa de ligação paralela de até 30A CC por borne
• Pré-montado em caixa de policarbonato (IP65), resistente a raios UV para uso no exterior, incl. conjunto de bucins
Para proteção CC de inversores de instalações FV.
Em caso de risco de formação de condensação, por vento, gelo, temperatura ou sol, são necessárias medidas adicionais!
-
- Dados técnicos
-
Opções de ligação
Anschlussart Generatoranschlusskasten Tension spring terminal Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe II Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Cor cinzento claro; RAL 7035 Corrente de impulso de raio (10/350 μs) 7 kA Dimensão 900V DC Entries per MPPT 4 Equipado com interrutor seccionador não Exits per MPPT 4 Função de monitorização não Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP65 Intensidade nominal de descarga (8/20 µs) 30 kA LPZ 1→2 Máx. Corrente de entrada por série 30 A Máx. Energia de saída 30 A Máx. Tensão de entrada CC 900 V Number of MPPTs 1 Número de entradas de cabos 16 Outras configurações de rede não Pegada de CO2 (GWP) do berço ao portão 2,6144 kg CO2e / 1 Peça Potência de dissipação máxima (8/20 μs) 50 kA Profundidade 122 mm Proteção fusível em série 1 polos Quantidade de entradas 4 Quantidade de entradas em série 4 Secção transversal do condutor rígida (de um fio/vários fios) máx. 6 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 0,5 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CC 900 V Tipo de entrada Bucim Tipo de fusível gPV (proteção fotovoltaica de gama completa) Tipo de montagem pré-montado na caixa Versão Tipo 1+2 em caixa com suporte de proteção (não equipado) - Todos os tipos
