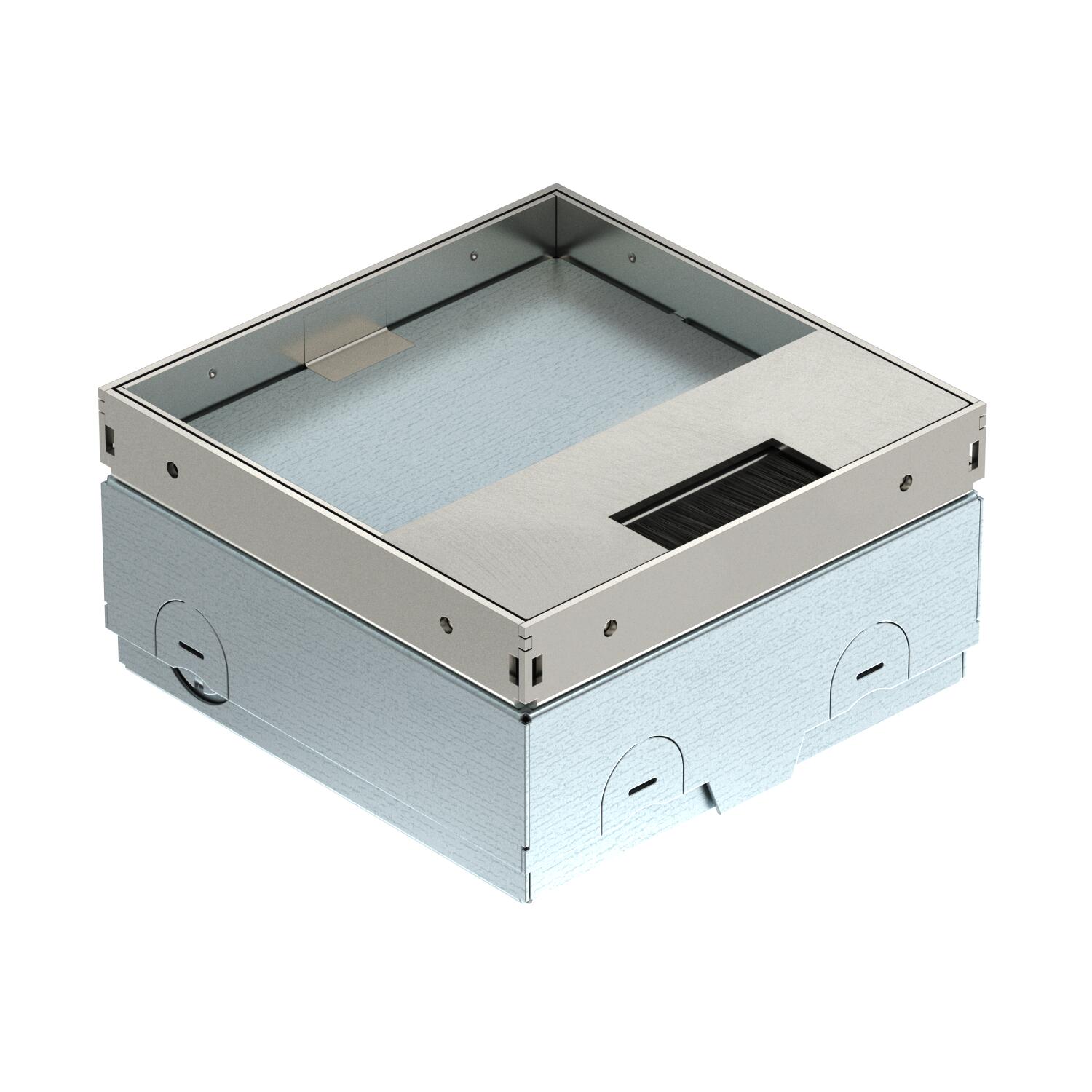

Caixa de pavimento UDHOME-ONE, com saída de escova, com abertura para revestimento, não equipada, aço inoxidável
Ref. 7368357 | EAN 4012197366896
- Descrição do produto
-
Descrição do produtoCaixa de pavimento quadrada para utilização em sistemas de limpeza a seco e pavimentos de betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 75 mm, a amplitude de nivelamento + 30 mm. Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Tampa com abertura para o revestimento do piso e saída de cabos com escova. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada. Caixa vazia para um aparelho de instalação Modul 45® e um conector de dados. O espelho para os conectores de dados deve ser encomendado em separado, o espaço é fechado com uma placa cega aquando da entrega.
-
- Dados técnicos
-
Dados técnicos

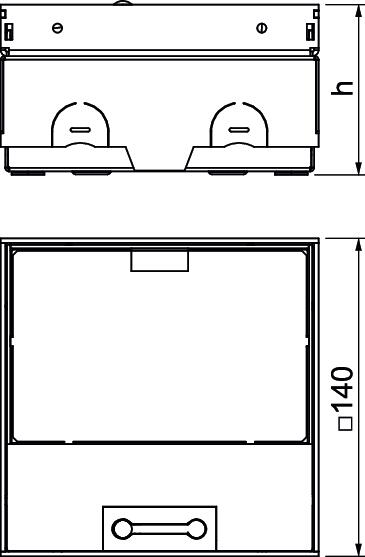

Adequado para uso exterior não Altura 75 mm Altura do pavimento mín. 75 mm Altura máx. do pavimento 105 mm Altura máx. do soalho 105 mm Altura mín. do pavimento 75 mm Amplitude de nivelamento máx. 105 mm Amplitude de nivelamento mín. 75 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Área de aplicação, em não utilização 6.101.1 tratamento do chão a seco Área de aplicação, em utilização 6.101.1 tratamento do chão a seco Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento 140 mm Comprimento de instalação 144 mm Comprimento exterior 140 mm Dimensão 140x140x75 Espessura do revestimento do pavimento 15 mm Estrutura de proteção do pavimento não Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 140 mm Largura de instalação 144 mm Largura exterior 140 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 75 mm Modelo de tampa Reentrância para revestimento do pavimento Modelo para cargas pesadas não Montagem Caixa vazia Número de entradas 6 Número dos aparelhos a instalar 2 Pegada de CO2 (GWP) do berço ao portão 11,0264 kg CO2e / 1 Peça Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 75 mm Superfície brilhante, pós-tratamento Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 2 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Barra de escova - Todos os tipos
- Downloads
-
Ficha técnica UDHOME-ONE BN15 / 7368357 , 0.26MB , pdfREACH Declaração de conformidade UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfRoHS Declaração de conformidade UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfInstruções de montagem Floor socket UDHOME-ONE M45 , 10.40MB , pdf
