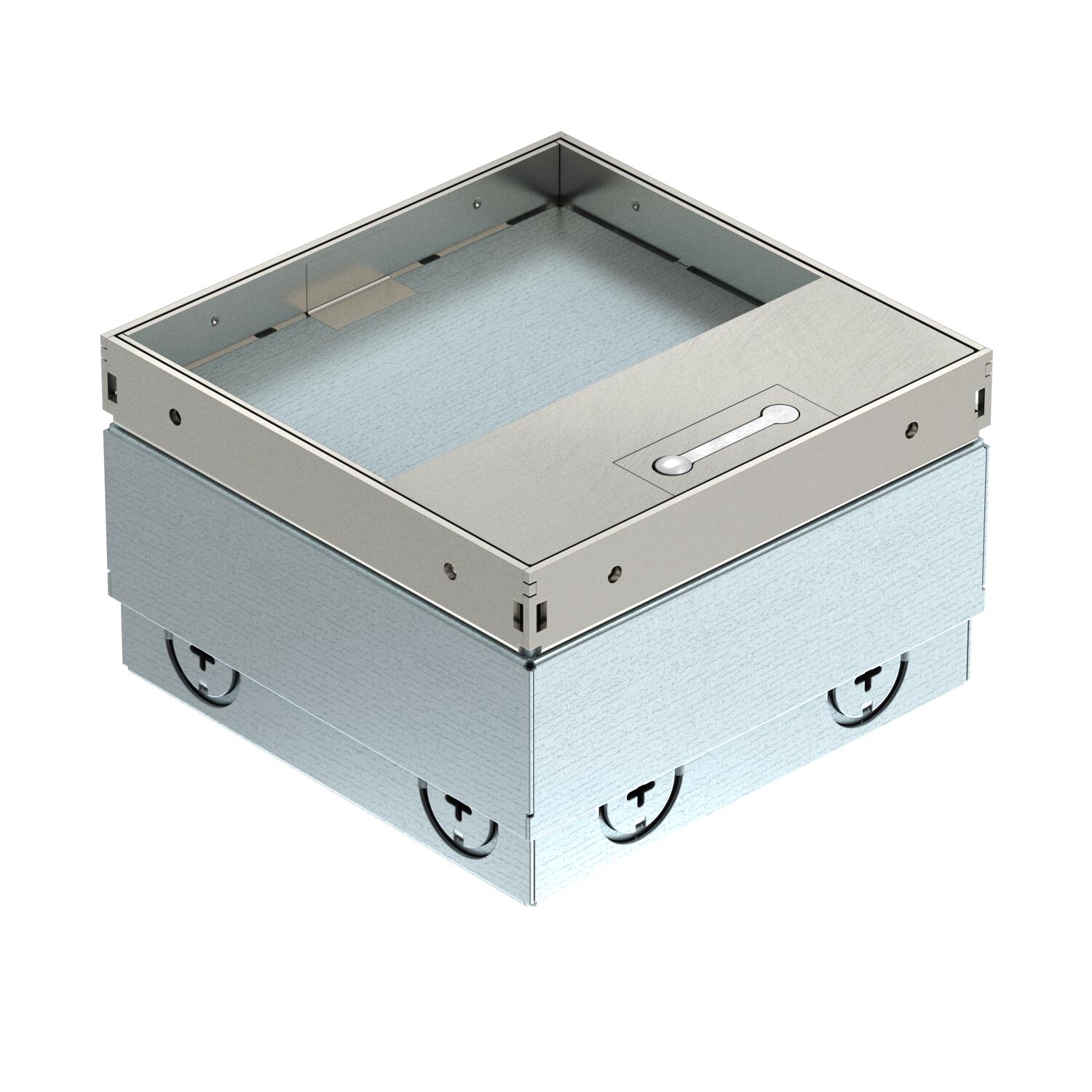

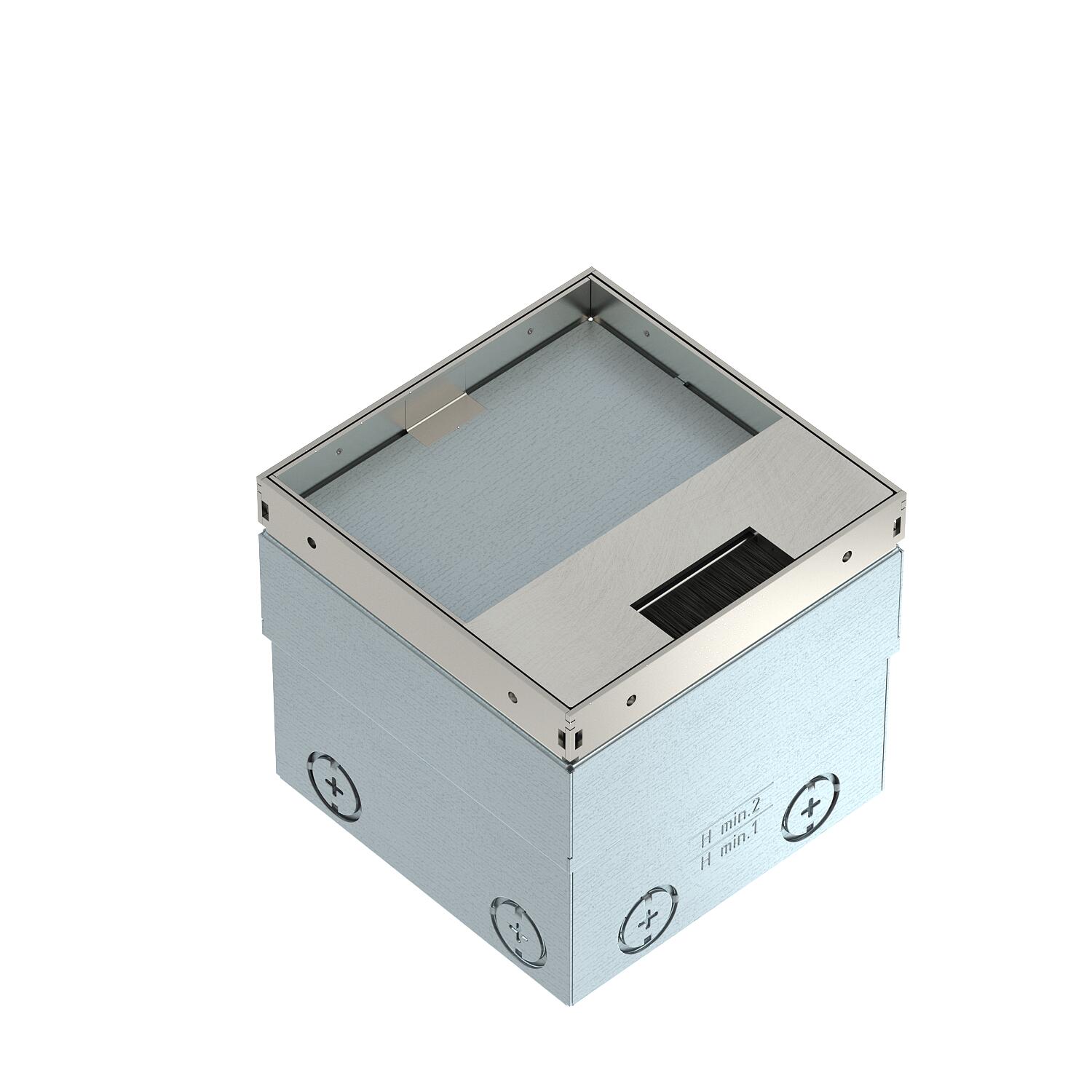

Caixa de pavimento UDHOME2, com saída de escova, com abertura para revestimento, não equipada, aço inoxidável
Ref. 7368353 | EAN 4012197366810
- Descrição do produto
-
Descrição do produtoCaixa de pavimento quadrada para utilização em chão falso com limpeza a seco e betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de instalação é de 110 mm, nivelamento de + 25 mm. Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Tampa com abertura para o revestimento do piso e saída de cabos com escova. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada. Caixa vazia para até 2 aparelhagens Modul 45® no espelho e 2 conectores de dados no suporte de montagem opcional.
-
- Dados técnicos
-
Dados técnicos

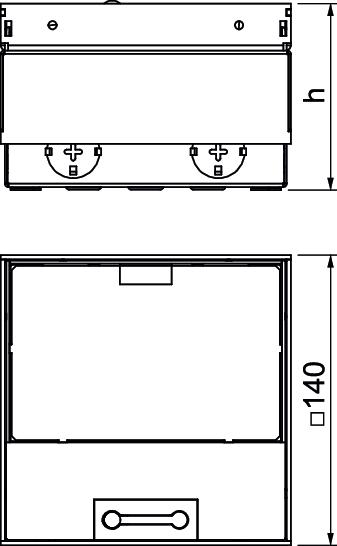

Adequado para uso exterior não Altura 110 mm Altura do pavimento mín. 110 mm Altura máx. do pavimento 135 mm Altura máx. do soalho 135 mm Altura mín. do pavimento 110 mm Amplitude de nivelamento máx. 135 mm Amplitude de nivelamento mín. 110 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Área de aplicação, em não utilização 6.101.1 tratamento do chão a seco Área de aplicação, em utilização 6.101.1 tratamento do chão a seco Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento 140 mm Comprimento de instalação 144 mm Comprimento exterior 140 mm Dimensão 140x140x110 Espessura do revestimento do pavimento 15 mm Estrutura de proteção do pavimento não Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 140 mm Largura de instalação 144 mm Largura exterior 140 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 110 mm Modelo de tampa Reentrância para revestimento do pavimento Modelo para cargas pesadas não Montagem Caixa vazia Número de entradas 8 Número dos aparelhos a instalar 2 Pegada de CO2 (GWP) do berço ao portão 12,057 kg CO2e / 1 Peça Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 110 mm Superfície brilhante, pós-tratamento Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 2 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Barra de escova - Todos os tipos
