Caixa de pavimento UZD250-4
Ref. 7410010 | EAN 4012197408756
- Descrição do produto
-

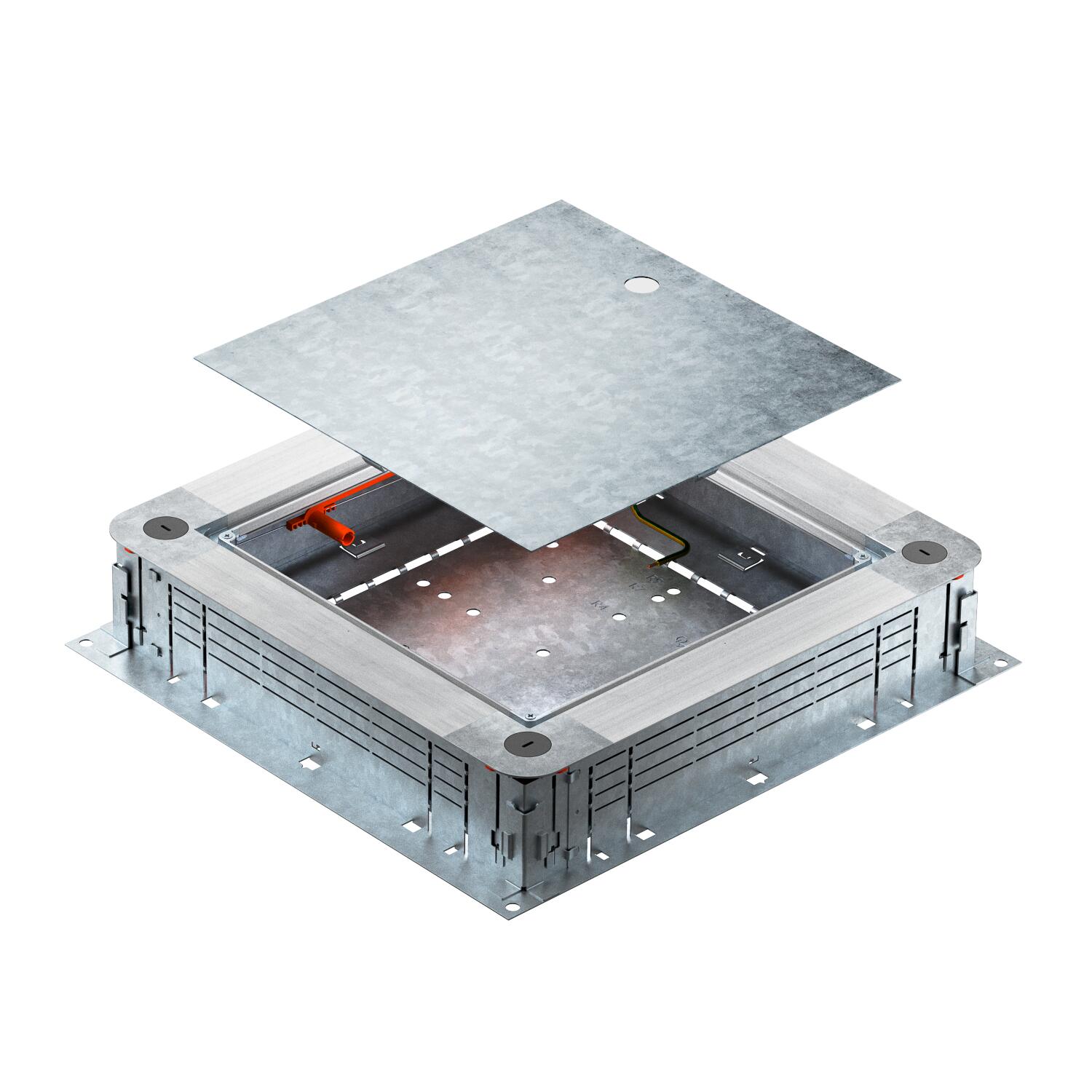

Descrição do produtoCaixa de pavimento para calhas de chão revestidas com betonilha, com paredes laterais de chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 80 - 160 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de descarga da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores com a calha EÜK de 2 peças.
-
- Dados técnicos
-
Dados técnicos

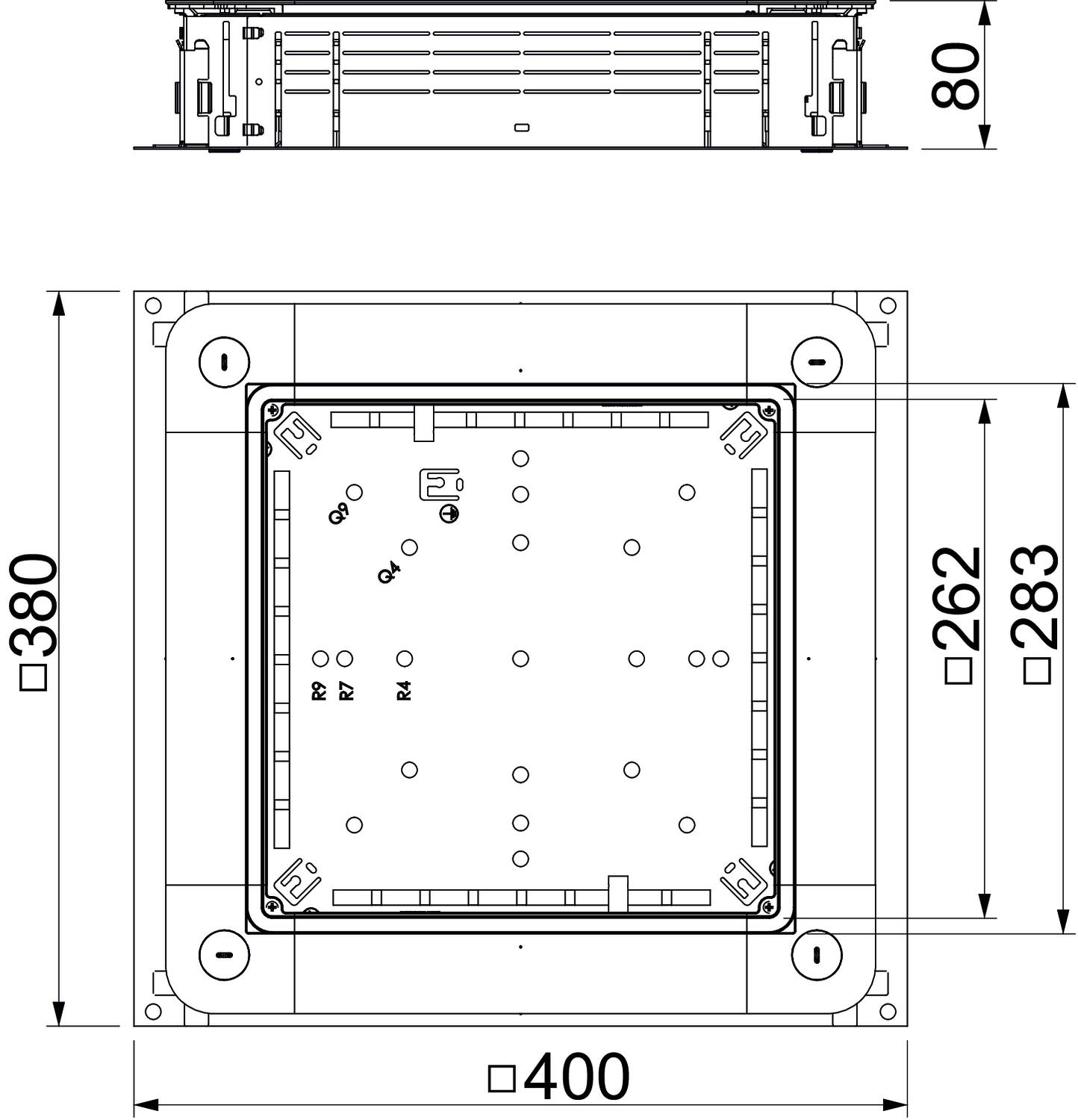

Abertura para aparelhagem quadrada Abertura para instalação de Telitank no chão não Altura da calha máx. 58 mm Altura da calha mín. 28 mm Altura do pavimento mín. 115 mm Altura máx. do soalho 160 mm Altura mínima do pavimento 115 Amplitude de nivelamento máx. 160 mm Amplitude de nivelamento mín. 115 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Dimensão 400x380x80 Grau de proteção (IP), em utilização IP20 Largura da calha máx. 250 mm Largura da calha mín. 190 mm Material Aço Medida a 262 mm Medida A 380 mm Medida b 283 mm Medida B 400 mm Modelo de tampa universal Número dos aparelhos a instalar 1 para a ligação de tubo não Placa de fundo sim Possibilidade de montagem de vedante sim Separável sim Superfície galvanizado pelo método Sendzimir Tamanho nominal 250 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica UZD250-4 SO / 7410010 , 0.33MB , pdfDeclaração de conformidade UE UZD250-4 SO / 7410010 , 0.11MB , pdfInstruções de montagem EÜK calhas de pavimento para betonilha , 10.26MB , pdfInstruções de montagem EÜK screed-covered duct system generation 3 , 76.05MB , pdf
