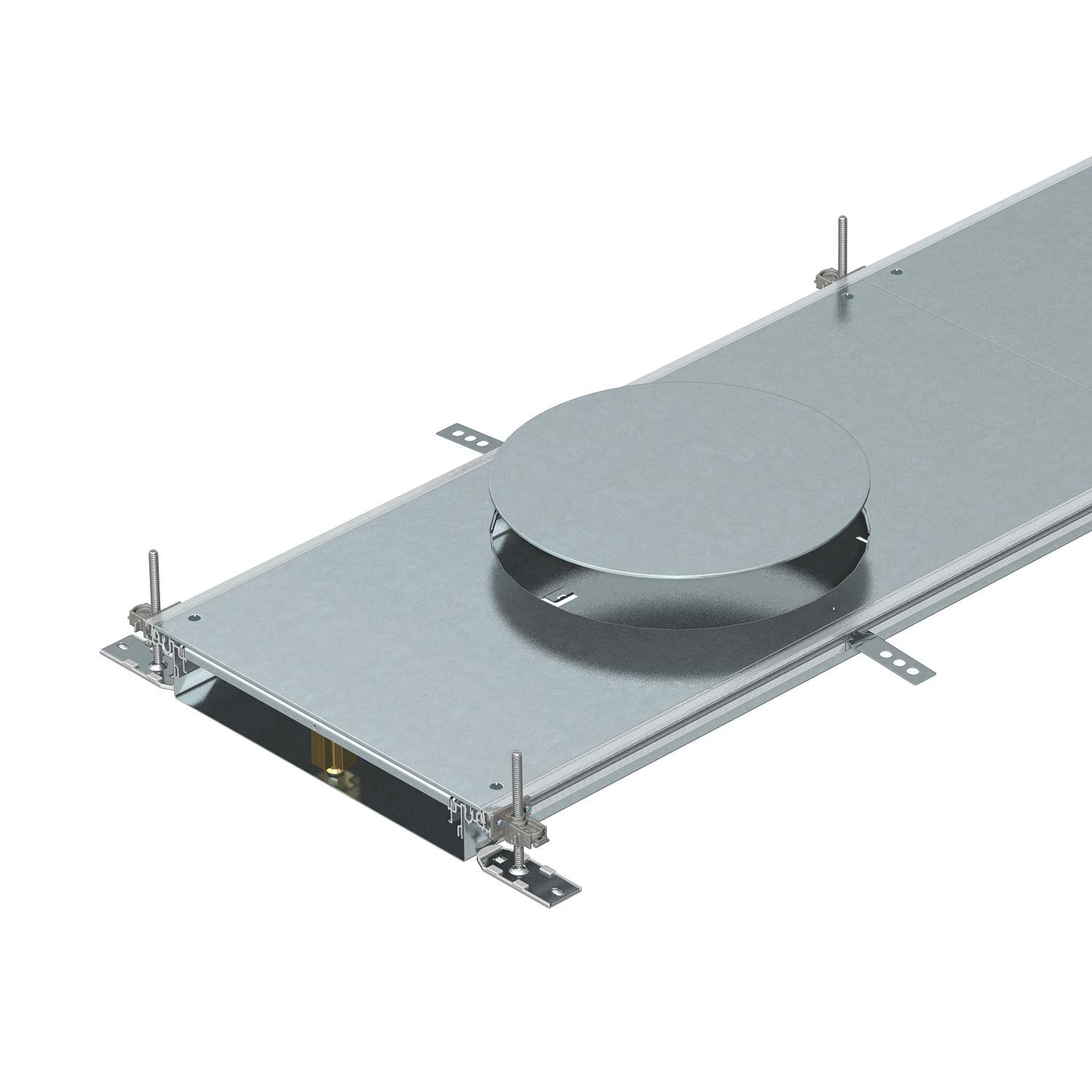

Calha de chão para GESR9, altura 60-110 mm
Ref. 7424780 | EAN 4012195245018
- Descrição do produto
-
Descrição do produtoCalha para a condução de cabos, com 3 ou 6 tampas, com abertura na tampa para a instalação de uma tampa de encastramento do tipo GESR9, constituída por base e laterais em chapa, perfis de instalação do pavimento 4 mm e tampa de obra é fornecida. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e 3 tampas (em calhas com largura de 400) ou 6 tampas (em calhas com largura de 500 e 600). Calha fornecida com a tampa da calha aparafusada.
Com três tampas de montagem (em caso de largura de calha de 400 mm, C = 800 mm) ou com seis (no caso de largura de calha de 500 e 600 mm, C = 400 mm), cada uma com abertura de montagem, para uma tampa redonda de tamanho R9 ou R9/55.
-
- Dados técnicos
-
Dados técnicos

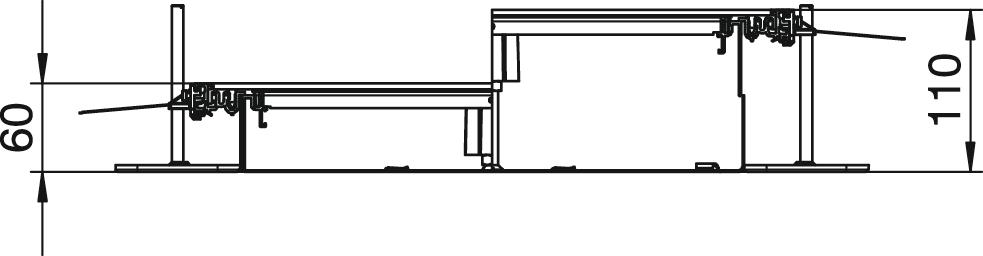

Abertura para unidade de montagem de aparelhos Abertura redondo Abertura para instalação de Telitank no chão não Altura da calha máx. 110 mm Altura da calha mín. 60 mm Altura mínima do pavimento 60 Amplitude de nivelamento máx. 110 mm Amplitude de nivelamento mín. 60 mm Apropriado para junta de dilatação não Coberturas 3 Com abertura de ligação sim Com ligação equipotencial não Com saliência sim Com separador não Comprimento 2400 mm Dimensão 2400x400x60 Espessura do material da tampa 4 Fixação da tampa encaixável não Largura 400 mm Material Aço Número de aparelhagens previstas 3 Número de divisórias possíveis 2 Número de vias 3 St. Pegada de CO2 (GWP) do berço ao portão 74,0458 kg CO2e / 1 Metro Placa de fundo sim Possibilidade de montagem de vedante sim Separável não Superfície galvanizado pelo método Sendzimir Tampa amovível sim Tampa para abertura de montagem sim - Todos os tipos
