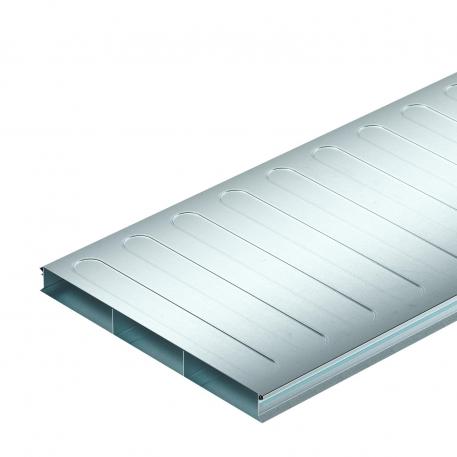

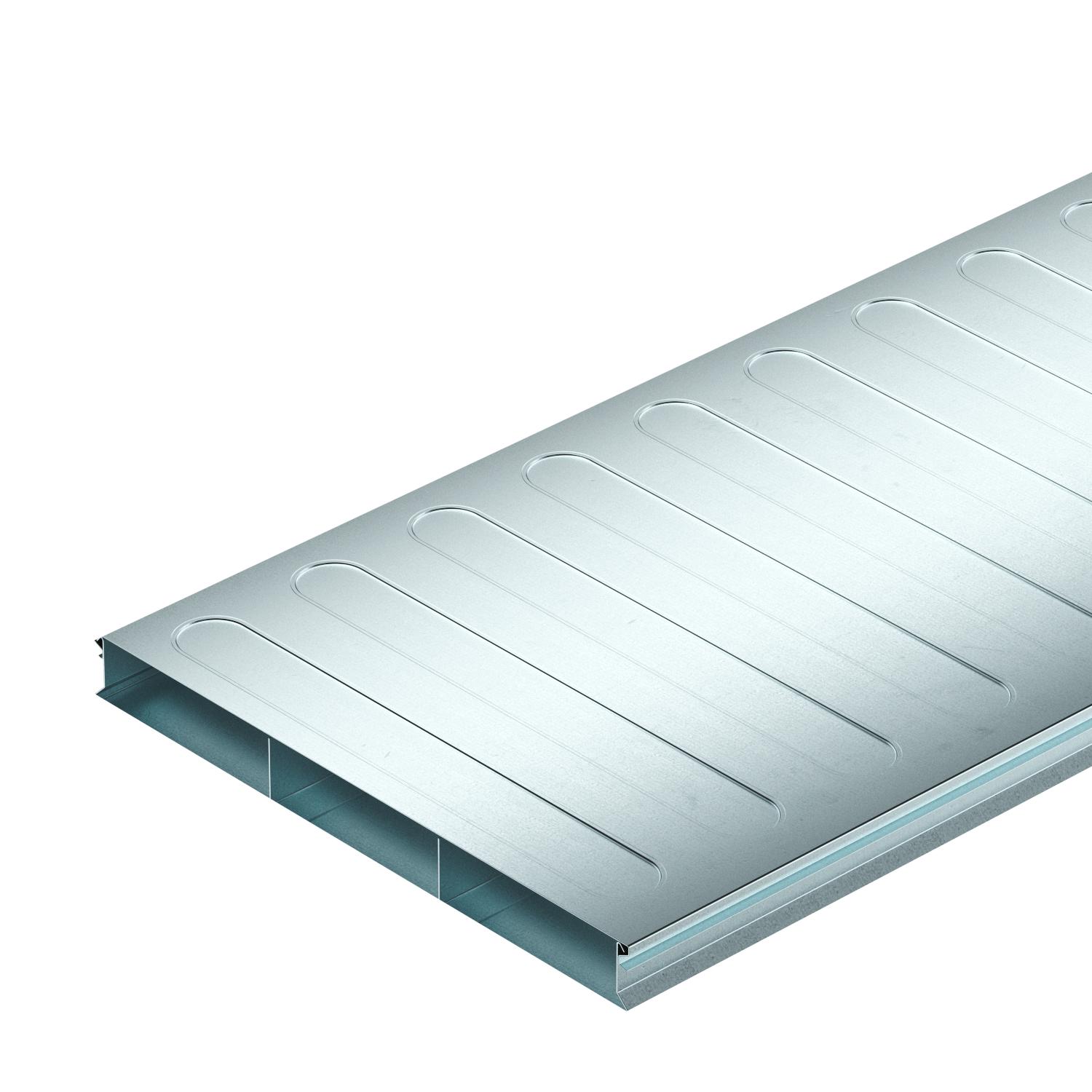

Calha de pavimento, 2 peças, 3 compartimentos, altura da calha 38 mm
Ref. 7400289 | EAN 4012197352141
- Descrição do produto
-
Descrição do produtoCalha de pavimento (2 peças) para colocação dos cabos e fios em sistemas de pavimentos cobertos de betonilha, de acordo com a norma EN 50085-2-2. Base e tampa da calha contínua. Com separador na base da calha. Capacidade de carga máxima até 1,5kN.
As paredes laterais perfiladas proporcionam uma função de encaixe para encaixar a tampa da calha na base. O reforço das esferas na tampa da calha servem para a estabilização.
-
- Dados técnicos
-
Dimensões

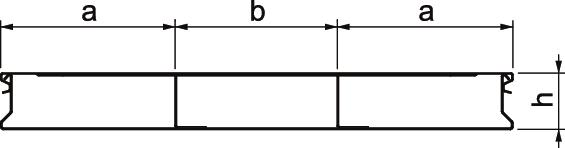

Altura 38 mm Altura da calha mín. 38 mm Áreas de aplicação em chão de betonilha Carga vertical, grande área até 1.500 N Comprimento 2000 mm Dimensão 2000x350x38 Largura 350 mm Largura da calha mín. 350 mm Material Aço Medida a 120 mm Medida b 110 mm Medida h 38 mm Número de divisórias fixas 2 Número de vias 3 St. Pegada de CO2 (GWP) do berço ao portão 11,805 kg CO2e / 1 Metro Placa de fundo sim Secção transversal útil 12054 mm² Secção transversal, calha a 4060 mm² Secção transversal, calha b 3934 mm² Separável não Superfície galvanizado pelo método Sendzimir Tampa amovível sim - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

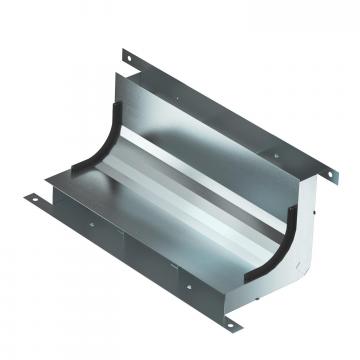

Cotovelo, 3 vias, altura da calha 38 mm
KV3 35038-2 7400662 1 Unidade

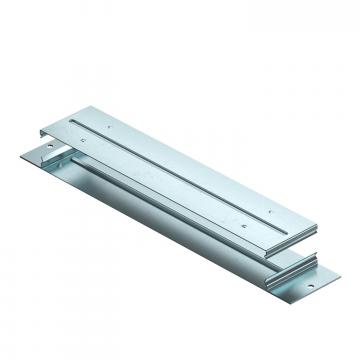

União, condutora, para EÜK-2
VL 350-2 7400996 1 Unidade - Downloads
-
Ficha técnica S3 35038-2 / 7400289 , 0.19MB , pdfDeclaração de conformidade UE S3 35038-2 / 7400289 , 0.13MB , pdfREACH Declaração de conformidade S3 35038-2 / 7400289 , 0.12MB , pdfRoHS Declaração de conformidade S3 35038-2 / 7400289 , 0.13MB , pdfInstruções de montagem In-concrete system IBK , 3.27MB , pdfInstruções de montagem EÜK calhas de pavimento para betonilha , 10.26MB , pdfInstruções de montagem EÜK screed-covered duct system generation 3 , 76.05MB , pdf
