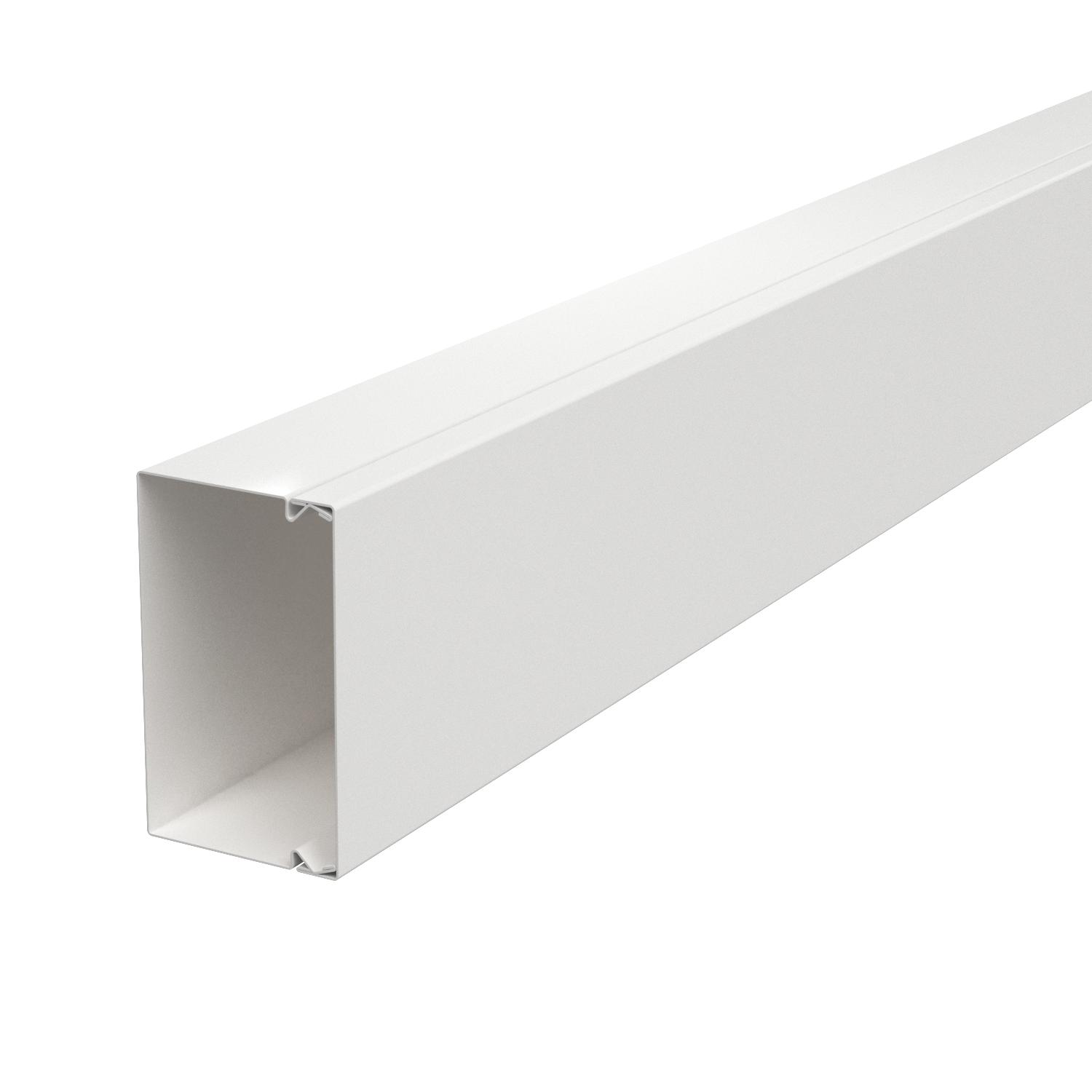

Calha metálica, tipo LKM 60100 2000 | 100 | 64 | | com galvanização contínua / com revestimento de plástico | Aço

Calha metálica, tipo LKM 60100

Ref. 6248624 | EAN 4012196313815

Ref. / Tipo

Comprimento	2000 mm

Largura	100 mm

Altura	64 mm

Superfície

Material	Aço

Descrição do produto

Descrição do produto

Tampa e base da calha com perfuração. A ligação equipotencial entre a tampa e a base está garantida sem outros meios auxiliares. A calha do tipo LKM 60100 está testada como sistema de instalação para manutenção de funções conforme a DIN 4102 parte 12. Tenha em consideração os tipos de cabos na utilização como sistemas antifogo BSS!

No pavimento existe uma perfuração, destinada ao alojamento do separador.

Dados técnicos

Dimensões

Altura	64 mm
Base perfurada	com base perfurada
Comprimento	2000 mm
Cor	branco puro; RAL 9010
Dimensão	60x100x2000
Fornecido em rolo	não
Funktionsgaranti	sim
Gama de temperaturas de aplicação máx.	90 °C
Gama de temperaturas de aplicação mín.	-5 °C
Grampo de fixação de cabos	não
Grau de proteção	IP 30
Grau de proteção código IK	IK10
Largura	100 mm
Livre de halogéneos	sim

Material	Aço
Número de cabos NYM 3 x 1,5 mm² Ø 10,5 mm (sem tomada)	36
Número de cabos NYM 3 x 2,5 mm² Ø 11,5 mm (sem tomada)	32
Número de cabos NYM 5 x 1,5 mm² Ø 12,0 mm (sem tomada)	32
Número de divisórias possíveis	1
Pegada de CO2 (GWP) do berço ao portão	0,2586 kg CO2e / 1 Metro
Película protetora	não
Secção transversal útil	6038 mm²
Superfície	com galvanização contínua / com revestimento de plástico
Tipo de fixação	Base perfurada
Transparente	não
Tratamento anti-bacteriano	não
União de calhas	não
Versão tampa calhas de guia do cabo	solto

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Superfície	Material	Ref.	Quantidade	Qte. minima fornec.
LKM60100FS	2000 mm	100 mm	64 mm	galvanizado pelo método Sendzimir	Aço	6247113	m	2 m
LKM60100RW	2000 mm	100 mm	64 mm	com galvanização contínua / com revestimento de plástico	Aço	6248624	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União LKM SV60	LKM SV60	6247466	Unidade	10 Unidade
Anel de proteção KSR 60100, para calha tipo LKM 60100	LKM KSR60100	6249754	Unidade	5 Unidade

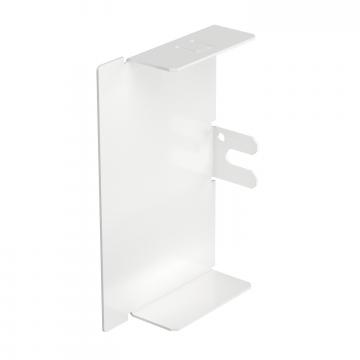

Topo, para calha tipo LKM 60100	LKM E60100RW	6249817	Unidade	10 Unidade
Topo, para calha tipo LKM 60100	LKM EK60100	6249784	Unidade	5 Unidade
Separador LKM TWS45	LKM TWS45	6249871	m	2 m
Separador LKM TWS55	LKM TWS55	6249876	m	2 m
Ângulo externo, para calha tipo LKM 60100	LKM A60100RW	6249574	Unidade	1 Unidade
Ângulo plano, para calha metálica tipo LKM 60100	LKM F60100RW	6249507	Unidade	1 Unidade
Ângulo interno, para calha tipo LKM 60100	LKM I60100RW	6249639	Unidade	1 Unidade
Derivação em T, para calha metálica tipo LKM 60100	LKM T60100RW	6249701	Unidade	1 Unidade
Suporte de cabos LKM largura de calha 100 mm	LKM Z100	6249922	Unidade	10 Unidade
Grampo para calhas LKM largura de calha 100 mm	LKM K80	6249884	Unidade	20 Unidade
Grampo para calhas LKM para manutenção de funções E30 - E90, para calha LKM tipo LKM 60100	LKM KF60100	6249881	Unidade	10 Unidade
