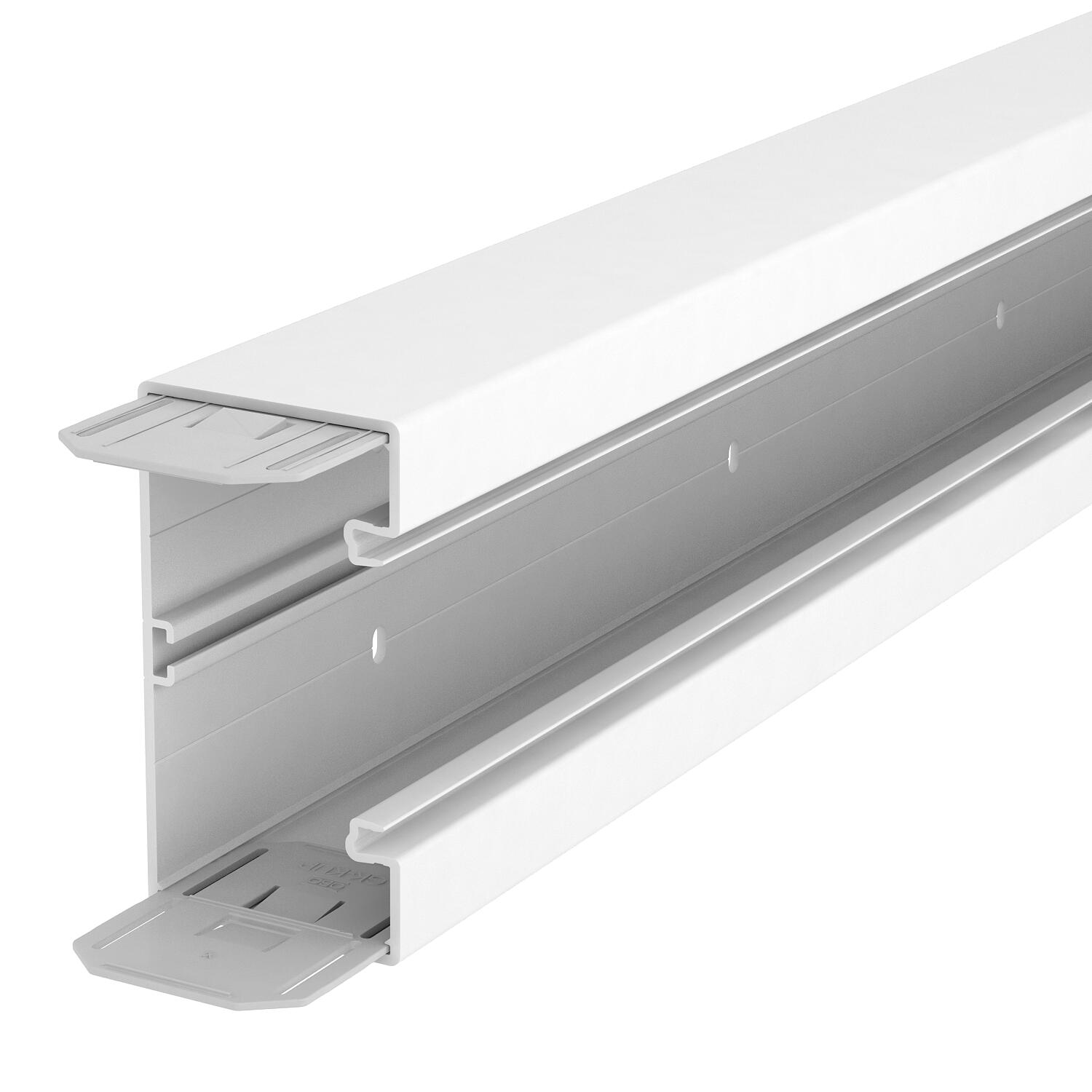

Calha técnica Rapid 80, largura da calha 130, largura da calha 70, livre de halogéneos 2000 | branco puro; RAL 9010

Calha técnica Rapid 80, largura da calha 130, largura da calha 70, livre de halogéneos

Ref. 6114200 | EAN 4012196450824

Ref. / Tipo	6114200 / GKH-70130RW

Comprimento	2000 mm

Cor	branco puro; RAL 9010

Descrição do produto

Descrição do produto

Calha técnica GKH em PC/ABS, livre de halogéneos, adequada para a montagem direta na parede ou em consolas de parede. A fixação faz-se através da perfuração na calha. A calha técnica GKH dispõe de um perfil em C na base para a colocação de um separador em plástico. Nas caixas de aparelhagem da série 71 GD..., podem ser instaladas todas as séries de aparelhagem com espelho e fixação por garras, bem como a série Modul 45. A abertura do sistema é de 76,5 mm. Em cada comprimento da calha, é pré-montado num dos lados um par de uniões.

A tampa tem de ser encomendada em separado.
As tampas devem ser encomendadas separadamente.

Dados técnicos

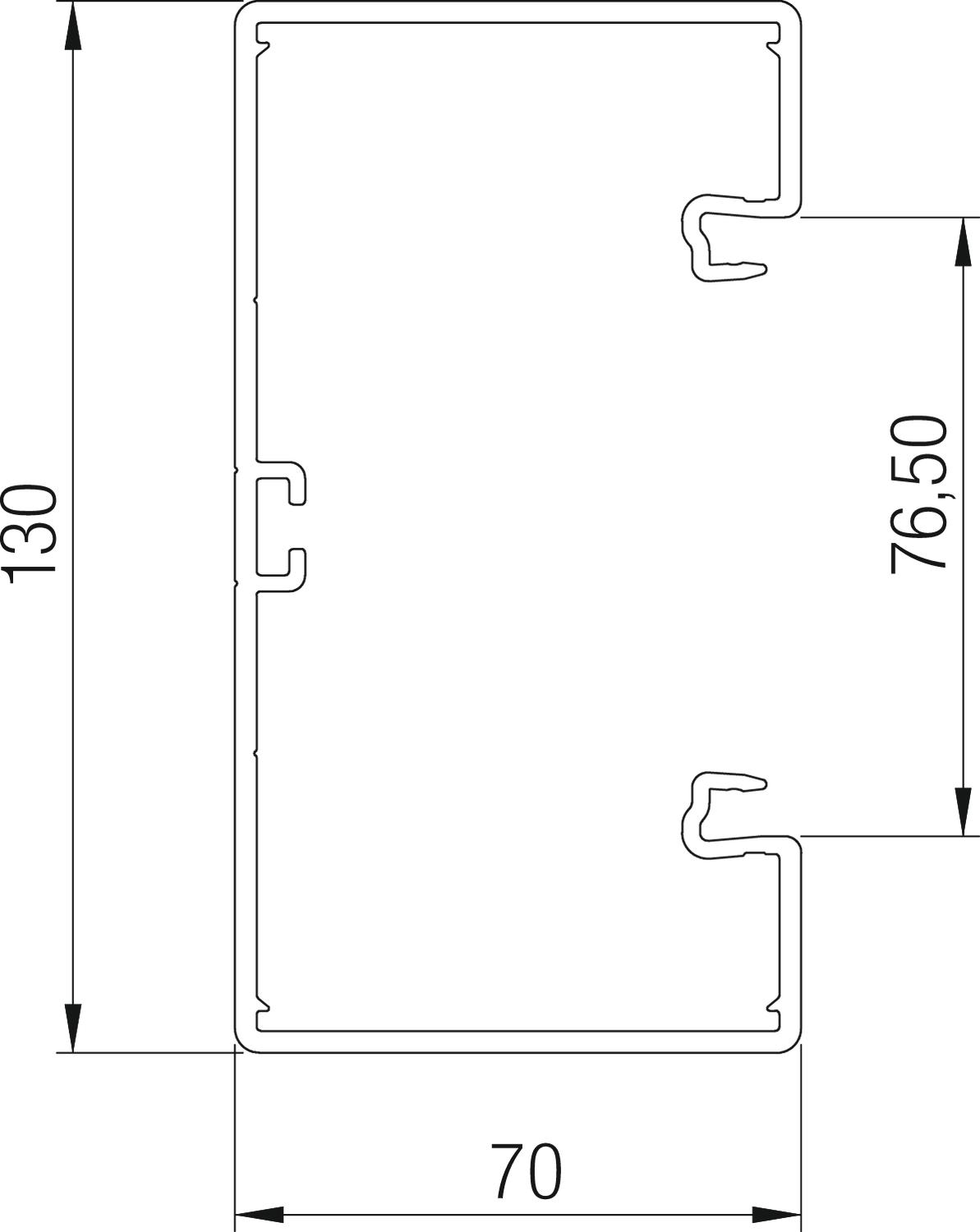

Dimensões

Altura	70 mm
Base perfurada	com base perfurada e tampa
Comprimento	2000 mm
Cor	branco puro; RAL 9010
Dimensão	70x130x2000
Formato retangular	sim
Gama de temperaturas de aplicação máx.	90 °C
Gama de temperaturas de aplicação mín.	-15 °C
Grampo de fixação de cabos	não
Grau de proteção	IP 30
Grau de proteção código IK	IK08
Instalação no pavimento	sim
Largura	130 mm
Largura da tampa	76,5 mm

Livre de halogéneos	sim
Material	Policarbonato/acrilonitrila-butadieno-estireno
Número de divisórias possíveis	1
Número de tampas	1
Pegada de CO2 (GWP) do berço ao portão	7,2213 kg CO2e / 1 Metro
Película protetora	sim
Secção transversal útil	7600 mm²
Simétrico	sim
Tampa fornecida	não
Tipo de montagem das tampas	interno
Tratamento anti-bacteriano	não
União de calhas	sim
Versão da parede traseira (interior)	Perfil C contínuo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Cor	Ref.	Quantidade	Qte. minima fornec.
GKH-70130RW	2000 mm	branco puro; RAL 9010	6114200	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Caixa de aparelhagem 71GD6, simples	71GD6	6288610	Unidade	5 Unidade
Caixa de aparelhagem 71GD7-2, duplo	71GD7-2	6288608	Unidade	2 Unidade
Alívio de tensão 7ZE	7ZE	6288790	Unidade	50 Unidade
Tampa para calha, lisa	GKH-OTGRW	6114210	m	2 m

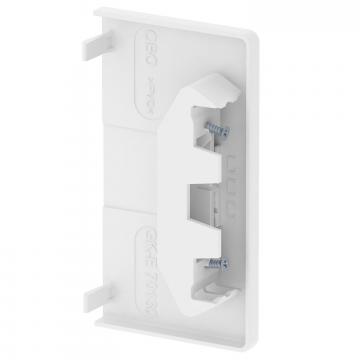

Topo, para calha técnica Rapid 80 tipo GKH-70130	GKH-E70130RW	6114280	Unidade	1 Unidade
Separador GKH-TW70	GKH-TW70	6114290	m	2 m
Tampa para ângulo interno, para calha técnica Rapid 80 tipo 70130	GK-IH70130RW	6274440	Unidade	1 Unidade
Ângulo interno, para calha técnica Rapid 80 tipo GKH-70130	GKH-I70130RW	6114260	Unidade	1 Unidade
Cobertura para ângulo externo, para calha técnica Rapid 80 tipo 70130	GK-AH70130RW	6274410	Unidade	1 Unidade

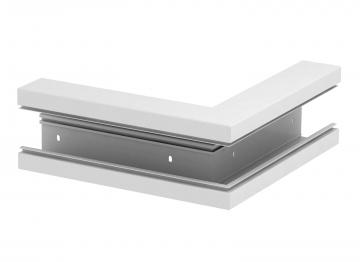

Ângulo externo, para calha técnica Rapid 80 tipo GKH-70130	GKH-A70130RW	6114220	Unidade	1 Unidade
Tampa para ângulo externo, lisa	GKH-OTGARW	6114230	Unidade	1 Unidade
Ângulo plano, para calha técnica Rapid 80 tipo 70130	GK-FH70130RW	6274420	Unidade	1 Unidade
Ângulo plano, para calha técnica Rapid 80 tipo GKH-70130	GKH-F70130RW	6114240	Unidade	1 Unidade
Tampa para ângulo plano, lisa	GKH-OTGFRW	6114250	Unidade	1 Unidade
Derivação em T, para calha técnica Rapid 80 tipo GKH-70130	GKH-T70130RW	6114270	Unidade	1 Unidade
Grampo para calhas KL80A	KL80A	6288640	Unidade	20 Unidade
Unidade de tomadas AR45, dupla	SDE-RW D0RW2	6119407	Unidade	1 Unidade
