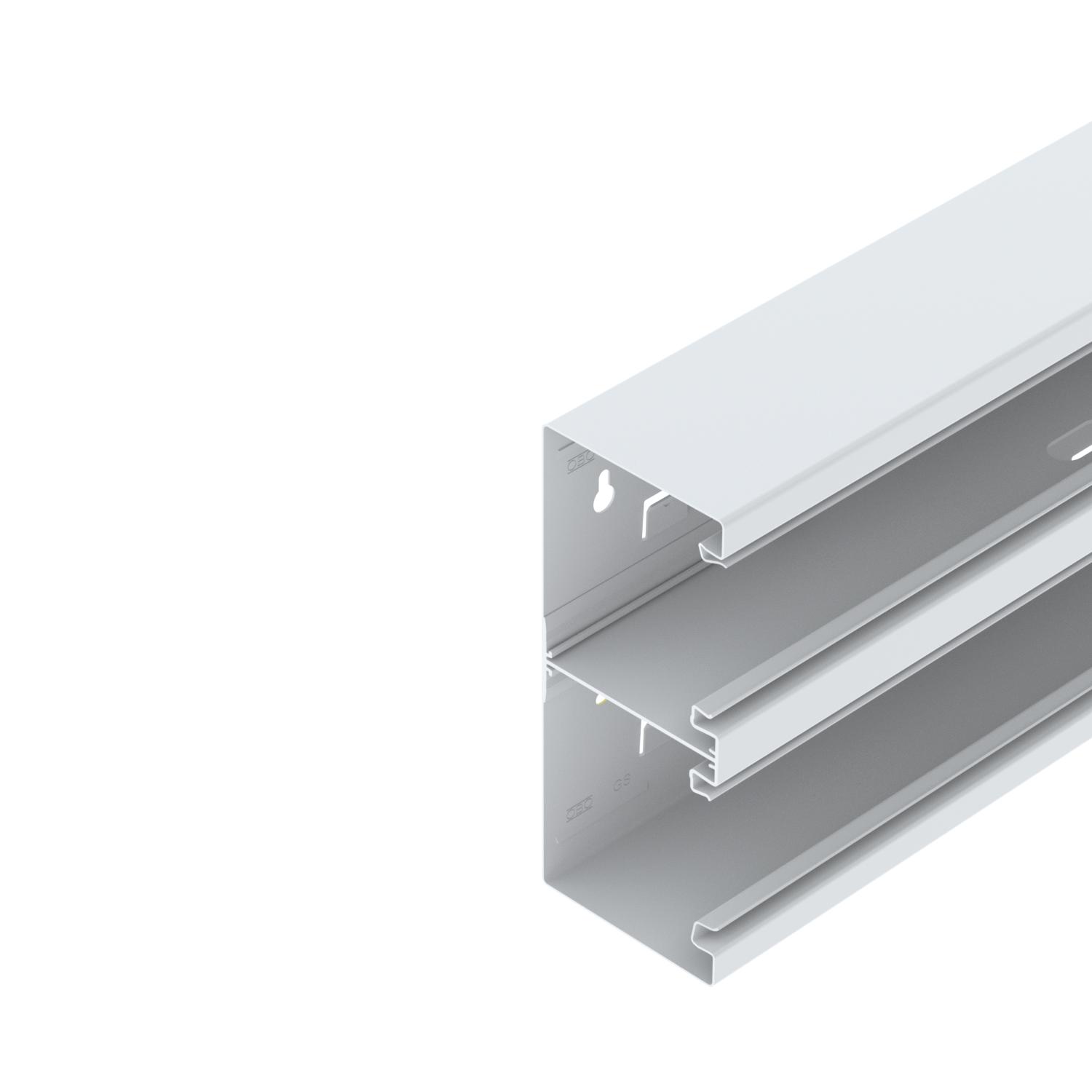

Calha técnica Rapid 80, largura da calha 210, largura da calha 90, simétrica, dupla 2000

Calha técnica Rapid 80, largura da calha 210, largura da calha 90, simétrica, dupla

Ref. 6278500 | EAN 4012195666097

Ref. / Tipo	6278500 / GS-D90210RW

Comprimento	2000 mm

Descrição do produto

Descrição do produto

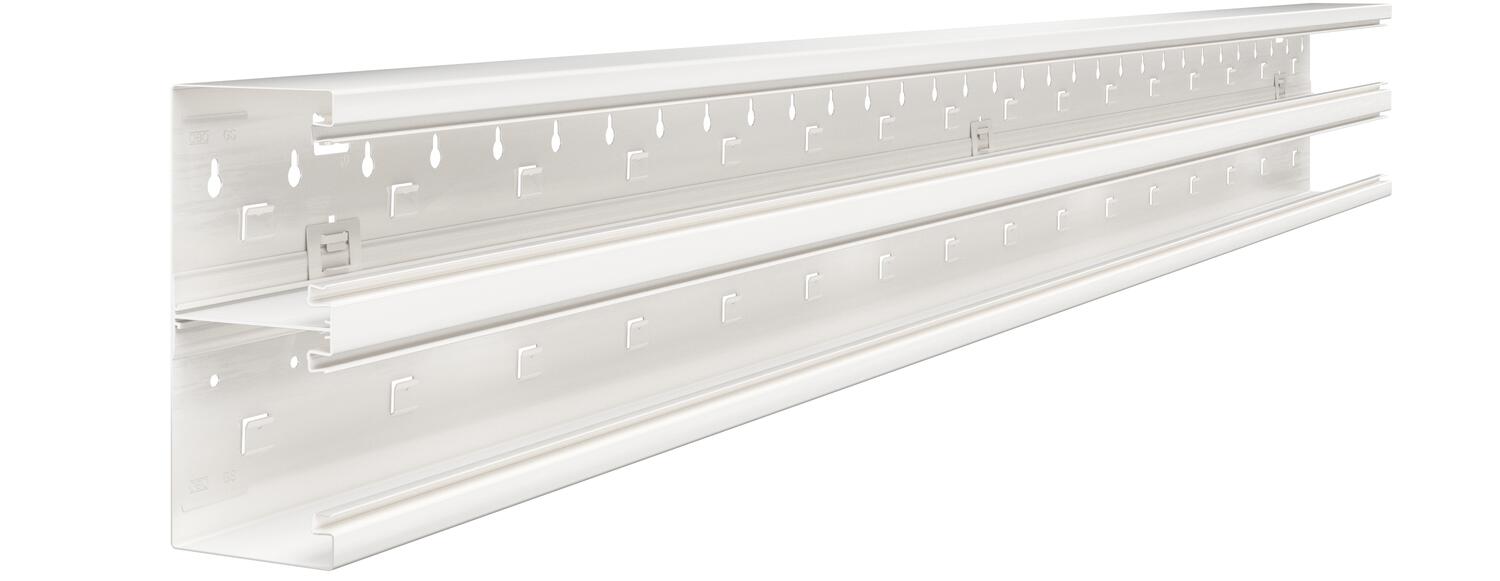

Calha técnica GS para a montagem direta na parede ou nas consolas de fixação. A calha técnica GS dispõe de patilhas de encaixe com contactos para a integração de um separador de chapa de aço. A compensação entre as bases da calha ocorre através da união. Entre a tampa e a base, a medida de proteção e a ligação equipotencial são garantidas através do encaixe e fixação da tampa na calha. A abertura do sistema é de 76,5 mm. A tampa tem de ser encomendada em separado.

Disponíveis em comprimentos de até 3000 mm, base da calha e tampas, assim como em outras cores (RAL) que podem ser fabricadas por encomenda. As superfícies visíveis das calhas técnicas pintadas são folheadas.

Dados técnicos

Dimensões

Altura	90 mm
Base perfurada	com base perfurada e tampa
Comprimento	2000 mm
Cor	branco puro; RAL 9010

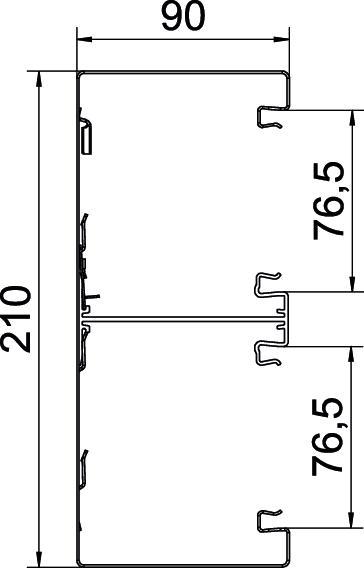

Dimensão	90x210x2000
Formato retangular	sim
Gama de temperaturas de aplicação máx.	60 °C
Gama de temperaturas de aplicação mín.	-25 °C
Grampo de fixação de cabos	não
Grau de proteção	IP 30
Grau de proteção código IK	IK10
Instalação no pavimento	sim
Largura	210 mm
Largura da tampa	76,5 mm

Largura da tampa 2	76,5 mm
Livre de halogéneos	sim
Material	Aço
Número de divisórias possíveis	2
Número de tampas	2
Pegada de CO2 (GWP) do berço ao portão	21,2784 kg CO2e / 1 Metro
Película protetora	sim
Secção transversal útil	16205 mm²
Simétrico	sim
Tampa fornecida	não
Tipo de montagem das tampas	interno
Tratamento anti-bacteriano	não
União de calhas	não
Versão da parede traseira (interior)	com pinos de travamento

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
GS-D90210RW	2000 mm	6278500	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Acoplamento GS-KUP90	GS-KUP90	6277294	CJ	1 CJ
Caixa de aparelhagem 71GD6, simples	71GD6	6288610	Unidade	5 Unidade
Caixa de aparelhagem 71GD7-2, duplo	71GD7-2	6288608	Unidade	2 Unidade
Alívio de tensão 7ZE	7ZE	6288790	Unidade	50 Unidade
Tampa em chapa de aço para calha	GS-OTRW	6279850	m	2 m
Grampo de ligação RKV3V	RKV3V	6288700	Unidade	20 Unidade
Tapa juntas, altura da calha 90 mm	G-SVS90210RW	6279788	Unidade	1 Unidade
Topo, para calha técnica Rapid 80 tipo GS-90210	GS-E90210RW	6278170	Unidade	1 Unidade
Separador GS-TW90	GS-TW90	6277095	m	2 m
Tampa em chapa de aço para ângulo externo	GS-OTARW	6279870	Unidade	1 Unidade
Ângulo plano, simétrico, descendente, duplo, para calha técnica Rapid 80 tipo GS-D90210	GS-DFF90210RW	6278530	Unidade	1 Unidade
Tampa para ângulo plano em chapa de aço	GS-OTFRW	6279860	Unidade	1 Unidade
Grampo para calhas KL80A	KL80A	6288640	Unidade	20 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
Unidade de tomadas AR45, dupla	SDE-RW D0RW2	6119407	Unidade	1 Unidade
