Caminho de cabos em chapa BKRS 110 FS 3000 | 300 | 2 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa BKRS 110 FS

Ref. 6061985 | EAN 4012196147045

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	2 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos para passagens BKRS, para grandes cargas com base perfurada, altura lateral de 110 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos em chapa apresenta, nas extremidades, as abas perfuradas.

As respetivas uniões devem ser encomendadas separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Altura	4 in
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

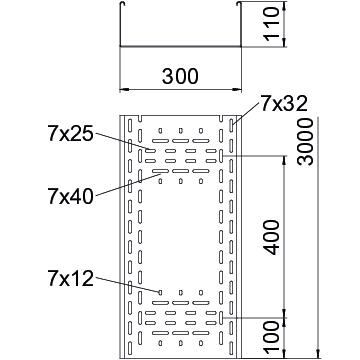

Dimensão	110x300x3000
Distância de apoio de 1,5m	3,44 kN/m
Distância de apoio de 2,0m	3,33 kN/m
Distância de apoio de 2,5m	2,61 kN/m
Distância de apoio de 3,0m	2,08 kN/m
Espessura das chapas	0,08 in
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	12 in
Largura	300 mm
Material	Aço
Medida B	300 mm
Medida H	110 mm
Medida L	3000 mm
Pegada de CO2 (GWP) do berço ao portão	19,0653 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	29600 mm²
Secção transversal útil	296 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
BKRS 1110 FS	3000 mm	100 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061991	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Suporte Z BKRS FT	ZST 110 BKRS FT	6044603	Unidade	25 Unidade

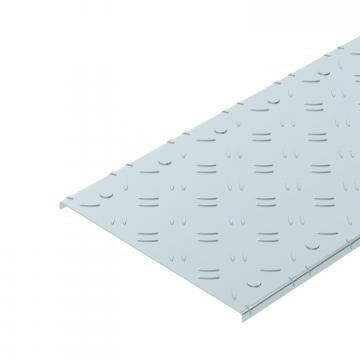

Tampa de chapa estriada DBKR FS	DBKR 300 FS	6049123	m	3 m
União reta e curva 110 FS	RLVL 110 FS	6067131	Unidade	10 Unidade
Topo/Redução 110 FS	RWEB 130 FS	7111304	Unidade	1 Unidade
