Nota: este produto está descontinuado. Pode encontrar a referência atual aqui: 6087132 / Caminho de cabos em chapa IKS 60 FS

Caminho de cabos em chapa DKS 60 FS

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

DKS 60 = Sistema de caminhos de cabos em chapa com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Sistema de caminhos de cabos em chapa com 30% de perfuração, conforme a directiva VdS 2092, para a aplicação sob sistemas de sprinklers.

Passagem de cabos na base a partir de 200 mm de largura.

As respectivas uniões devem ser encomendadas separadamente.

Dados técnicos

Aço inoxidável, decapado	não
Aplicação sistema de pulverizadores	sim
Com tampa	não
Cor	zinco
Dimensão	60 x 200
Dimensão	60x200x3000
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	11800 mm²
Secção transversal útil	118 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Distância de apoio de 1,5m	1,75 kN/m
Distância de apoio de 2,0m	0,95 kN/m

Distância de apoio de 2,5m	0,5 kN/m
Distância de apoio de 3,0m	0,4 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,2408 kg CO₂e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
DKS 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6085032	m	3 m
DKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6085202	m	3 m
DKS 660 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6085245	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 200 FS	7070213	Unidade	20 Unidade
Régua tapa juntas DD	SSLB 200 DD	7070314	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 620 FS	6036104	Unidade	1 Unidade

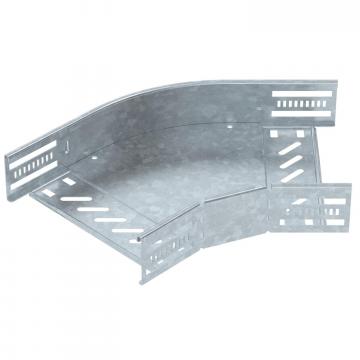

Ângulo 45º 60 FT	RB 45 620 FT	6036134	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 620 FS	6036564	Unidade	1 Unidade

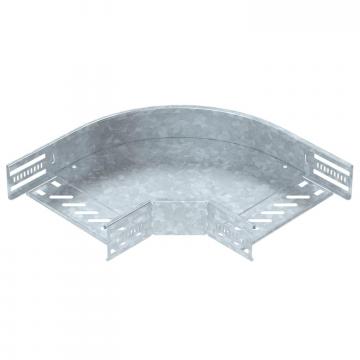

Ângulo 90º 60 FT	RB 90 620 FT	6036594	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 620 FS	6037104	Unidade	1 Unidade

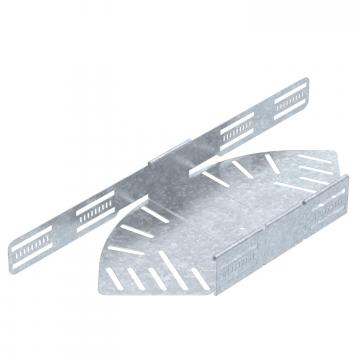

Ângulo ajustável 60 FT	RB W 620 FT	6037124	Unidade	1 Unidade
Derivação simples 60 FS	RAA 620 FS	6042115	Unidade	1 Unidade

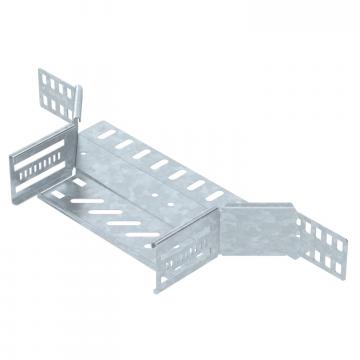

Derivação simples 60 FT	RAA 620 FT	6042215	Unidade	1 Unidade
Derivação em T 60 FS	RT 620 FS	6038104	Unidade	1 Unidade
Derivação em T 60 FT	RT 620 FT	6038134	Unidade	1 Unidade
Cruzeta 60 FS	RK 620 FS	7027313	Unidade	1 Unidade

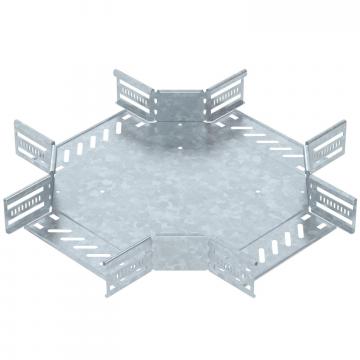

Cruzeta 60 FT	RK 620 FT	7027413	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Tampa com ferrolho DD	DRL 200 DD	6052709	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 90° 60 FS	RB 90 620 FS	6043224	Unidade	1 Unidade
